Volle Kontrolle, Null Risiko: Das LANKON-094 Relaismodul
Erweitere die Fähigkeiten deines Tinycontrol LAN oder GSM Controllers und schalte leistungsstarke Verbraucher absolut sicher. Das LANKON-094 Modul dient als hochsichere Brücke zwischen der empfindlichen Steuerungselektronik und der Welt der hohen Spannungen. Die wichtigste Komponente hierfür ist die optische Isolation. Jeder der vier Kanäle ist mit einem Optokoppler ausgestattet, der Steuersignale per Licht überträgt. So entsteht eine galvanische Trennung, die verhindert, dass Störimpulse oder Spannungsspitzen aus dem 230V-Netz deinen Controller beschädigen. Du kannst also beruhigt Lampen, Motoren oder Heizungen schalten, ohne dir Sorgen um deine Steuereinheit machen zu müssen.
Gebaut für die Ewigkeit: Industriequalität im Detail

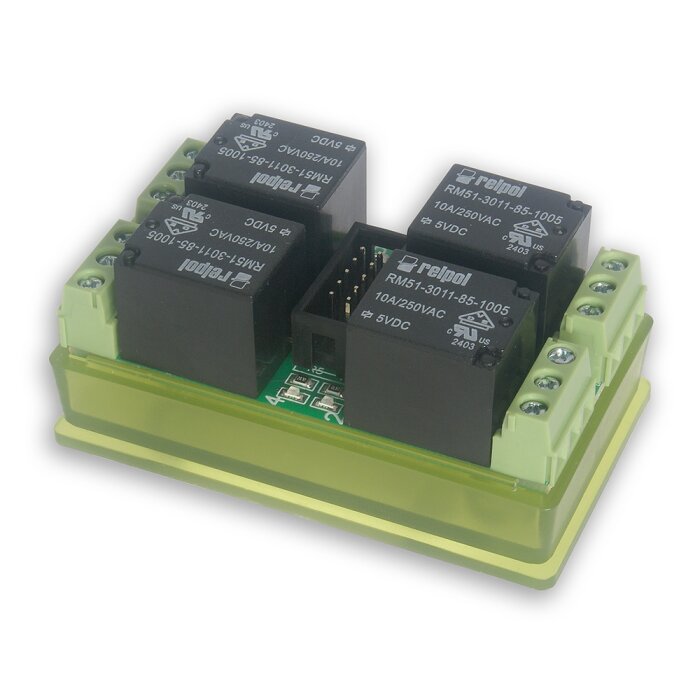

Im Herzen des LANKON-094 schlagen vier RELPOL RM50 Miniaturrelais – Komponenten, die für ihre extreme Zuverlässigkeit bekannt sind. Die Kontakte bestehen aus einer Silber-Zinn-Oxid-Legierung (AgSnO2), die besonders widerstandsfähig gegen Kontaktverschweißung bei hohen Lasten ist. Ein besonderes Design sorgt zudem dafür, dass Metalloxide bei jedem Schaltvorgang entfernt werden, was die Lebensdauer signifikant erhöht. Dieses Modul ist kein Spielzeug, sondern ein zuverlässiges Relaismodul für DIN-Schiene 10A, das für den dauerhaften und anspruchsvollen Einsatz konzipiert wurde.
Professionelle Integration für dein Smarthome Projekt

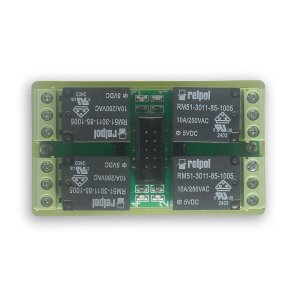

Ordnung ist das halbe Leben – das gilt besonders für Elektroinstallationen. Das LANKON-094 ist für die Schaltschrankmontage vorbereitet und lässt sich einfach auf einer Standard-DIN-Hutschiene befestigen. Das ermöglicht eine saubere, strukturierte und sichere Installation. Vier Status-LEDs, eine für jedes Relais, geben dir jederzeit visuelles Feedback über den aktuellen Schaltzustand. Das spart wertvolle Zeit bei der Inbetriebnahme und Fehlersuche. Mit diesem Modul wird dein Projekt nicht nur smarter, sondern auch professioneller.
Stärken & Hinweise auf einen Blick
- Pro: Industrietaugliche Zuverlässigkeit durch hochwertige RELPOL Relais mit AgSnO2-Kontakten.
- Pro: Hohe Sicherheit durch optische Isolation schützt den Steuer-Controller effektiv vor Störungen.
- Pro: Flexible und professionelle Montage auf DIN-Hutschiene für saubere Installationen.
- Pro: Klare Statusvisualisierung durch vier separate LEDs zur schnellen Diagnose.
- Hinweis: Kein Standalone-Gerät, benötigt zwingend einen Tinycontrol LAN (ab v3) oder GSM Controller.
- Hinweis: Nicht mit dem älteren Tinycontrol LAN Controller V2 kompatibel.
Spezifikationen & Eigenschaften
| Hersteller: | Tinycontrol |
| Modell: | LANKON-094 Relais-Modul |
| Hersteller-Nr. (HAN/MPN): | LANKON-094 |
| Anzahl der Relais: | 4 (unabhängig steuerbar) |
| Relais-Typ: | 4x RELPOL RM50 Miniaturrelais |
| Ansteuerung (Spulenspannung): | 5V DC (vom Controller) |
| Maximale Schaltlast (AC-1): | 10 A bei 240 V AC |
| Maximale Schaltlast (AC-1): | 15 A bei 120 V AC |
| Maximale Schaltlast (DC-1): | 15 A bei 24 V DC |
| Relais-Ausgänge: | Pro Relais je 1x Wechslerkontakt (NO, C, NC) |
| Kontaktmaterial: | AgSnO2 (Silber-Zinn-Oxid) |
| Kontaktwiderstand: | < 100 mΩ |
| Eingangsansteuerung: | Optisch isolierte Eingänge (Optokoppler) |
| Statusanzeige: | 4x LEDs (eine pro Relais) |
| Montage: | Halter für DIN-Hutschiene, Befestigungslöcher auf Platine |
| Betriebstemperatur: | -30°C bis +70°C |
| Abmessungen (L x B x H): | 71 x 41,5 x 35 mm |
| Gewicht: | 72 g |
| Kompatibilität: | Tinycontrol LAN Controller (z.B. v3), GSM Controller |
| Besonderheiten: | Selbstreinigendes Kontaktdesign, hohe Stoßfestigkeit |
Lieferumfang
| 1 x Tinycontrol LANKON-094 Relais-Modul |
| 1 x Anschlusskabel für LAN Controller |
Häufig gestellte Fragen (FAQ)
Kann das Tinycontrol LANKON-094 Modul direkt mit einem Raspberry Pi oder Arduino angesteuert werden?
Obwohl die Relais eine 5V-Spule haben, ist eine direkte Ansteuerung nicht vorgesehen. Das Modul ist für den Anschluss an die spezifischen Ausgänge eines Tinycontrol LAN/GSM Controllers konzipiert, inklusive des passenden Verbindungskabels. Die optische Isolation erfordert zudem eine definierte Ansteuerung.
Welche Art von Lasten können mit dem LANKON-094 geschaltet werden?
Das Modul kann mit seinen 10A/240V AC Relais eine Vielzahl von Geräten schalten, darunter Beleuchtung, kleine Motoren, Pumpen, Heizungen oder als Schalter für andere elektrische Systeme. Die AgSnO2-Kontakte sind gut für ohmsche und leicht induktive Lasten geeignet.
Ist das Gehäuse für die DIN-Hutschiene im Lieferumfang enthalten?
Die Platine selbst ist auf einem Halter montiert, der optional auf einer DIN-Schiene befestigt werden kann. Die meisten Anbieter liefern diesen Halter standardmäßig mit.
Was bedeutet 'optische Isolation' und warum ist das wichtig?
Optische Isolation (mittels Optokoppler) bedeutet, dass das Steuersignal vom Controller zum Relais über Licht übertragen wird. Es gibt keine elektrische Verbindung. Dies verhindert, dass gefährliche Spannungsspitzen oder Störungen aus dem geschalteten Stromkreis (z.B. 230V) zurück zum empfindlichen Controller gelangen und diesen beschädigen.
Benötigt das Relais-Modul eine eigene Stromversorgung?
Nein, die 5V-Spannung für die Ansteuerung der Relaisspulen wird direkt vom Tinycontrol LAN/GSM Controller über das mitgelieferte Verbindungskabel bereitgestellt. Die zu schaltende Last (z.B. 230V) wird separat an die Schraubklemmen des Moduls angeschlossen.
Ist das Modul mit dem Tinycontrol LAN Controller V2 kompatibel?
Nein, das LANKON-094 Modul ist explizit nicht mit älteren Versionen wie dem LAN Controller V2 kompatibel. Es wurde für neuere Controller wie die Version 3 entwickelt.
