Präzise Temperaturüberwachung mit dem DS18B20 Sensor

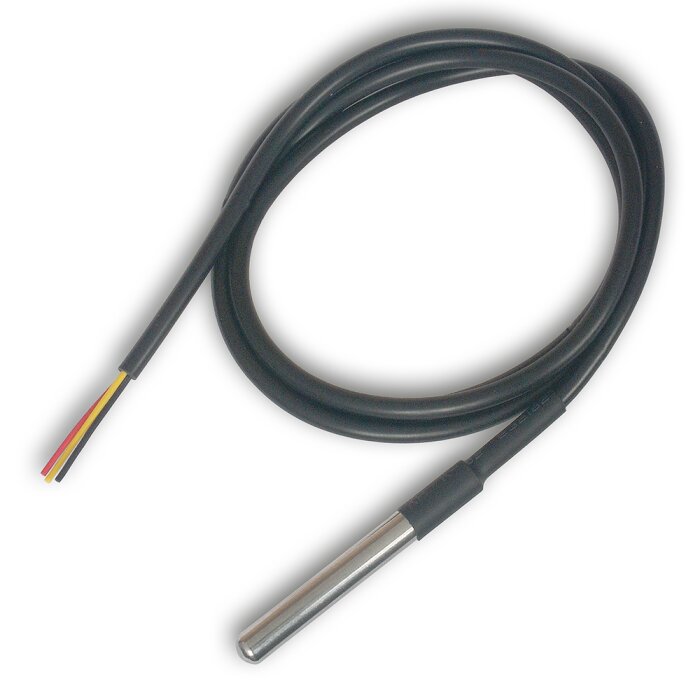

Der tinycontrol DS18B20 ist mehr als nur ein einfacher Temperaturfühler – er ist dein zuverlässiger Partner für präzise Messungen in jedem Szenario. Ob du die Vorlauftemperatur deiner Heizung, die Wassertemperatur im Aquarium oder die Umgebungstemperatur in einem Server-Rack überwachen möchtest, dieser Sensor liefert exakte digitale Werte. Die Edelstahlsonde sorgt für eine schnelle thermische Reaktion und schützt den empfindlichen DS18B20 Chip im Inneren zuverlässig vor äußeren Einflüssen.
Das 1-Wire Protokoll: Genial einfach, maximal skalierbar
Vergiss komplexen Kabelsalat. Der größte Vorteil dieses Sensors liegt im 1-Wire Protokoll. Du benötigst nur eine einzige Datenleitung (plus Strom und Masse), um eine Vielzahl von Sensoren anzuschließen. Jeder wasserdichter ds18b20 sensor mit edelstahlhülse wird im System über seine einmalige 64-Bit-Adresse eindeutig erkannt. Das macht ihn zur perfekten Wahl für komplexe Messaufgaben, bei denen du mehrere ds18b20 sensoren an einem bus betreiben willst, zum Beispiel bei der Überwachung einer kompletten Heizungssteuerung.
Robust und flexibel für deine Projekte
Dieser Sensor ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Die wasserdichte Kapselung des Sensorkopfes erlaubt Messungen in Flüssigkeiten (kein Salzwasser!) oder im Außenbereich. Das 90 cm lange Anschlusskabel bietet dir Flexibilität bei der Installation. Dank der digitalen Signalübertragung kannst du das Kabel bei Bedarf problemlos auf mehrere Dutzend Meter verlängern, ohne einen Verlust der Signalqualität befürchten zu müssen. Ideal für eine umfassende Gebäude- oder Anlagenüberwachung.
Stärken & Hinweise auf einen Blick
- Pro: Extrem einfache Integration dank standardisiertem 1-Wire-Protokoll.
- Pro: Verlustfreie, digitale Signalübertragung auch über lange Kabelstrecken.
- Pro: 'Multidrop'-Fähigkeit ermöglicht den Anschluss vieler Sensoren an einem Bus.
- Pro: Robuste, wasserdichte Edelstahlkapselung für den Einsatz in rauen Umgebungen.
- Hinweis: Keine offizielle IP-Zertifizierung – Einsatz unter hohem Druck oder permanentes Untertauchen auf eigenes Risiko.
- Hinweis: Offene Kabelenden erfordern grundlegende Lötkenntnisse für die Inbetriebnahme.
Spezifikationen & Eigenschaften
| Hersteller: | tinycontrol Marcin Nosek |
| Modellbezeichnung: | Waterproof temperature sensor DS18B20 |
| Hersteller-Artikelnummer (MPN): | LANKON-029 |
| Shop-SKU: | ART1323 |
| Produkttyp: | Externer, digitaler Temperatursensor (Zubehör) |
| Sensortyp (Chip): | Digital Thermometer DS18B20 |
| Schnittstelle / Protokoll: | 1-Wire® Bus |
| Temperatur-Messbereich: | -55 °C bis +125 °C |
| Genauigkeit: | ±0.5 °C (im Bereich von -10 °C bis +85 °C) |
| Auflösung (wählbar): | 9-Bit bis 12-Bit (0.5 °C, 0.25 °C, 0.125 °C, 0.0625 °C) |
| Betriebsspannung: | 3,0 V bis 5,5 V DC |
| Anschlussart: | 3-adriges Kabel, offene Enden (nicht terminiert) |
| Typische Kabelfarben: | Rot (VCC), Schwarz (GND), Gelb/Weiß (DATA) |
| Kabellänge: | ca. 90 cm |
| Kabeldurchmesser: | ca. 4 mm |
| Kabelmantel Material: | PVC (Einsatz empfohlen bis 100 °C) |
| Sondenkopf Material: | Edelstahl |
| Sondenkopf Abmessungen (Ø x L): | 6 mm x 30 mm |
| Identifikation: | Einzigartige 64-Bit Seriennummer pro Sensor |
| Abfragezeit (Query Time): | < 750 ms |
| Schutzart (IP-Rating): | Als 'wasserdicht' beschrieben, keine offizielle IP-Zertifizierung |
Lieferumfang
| 1 x tinycontrol DS18B20 Temperatursensor (LANKON-029) |
Häufig gestellte Fragen (FAQ)
Was ist das 1-Wire Protokoll und welchen Vorteil bietet es?
Das 1-Wire Protokoll ist ein Kommunikationsbus-System, das Daten und optional auch die Stromversorgung über eine einzige Datenleitung (plus Masse) überträgt. Der Hauptvorteil liegt in der extrem einfachen Verkabelung, da mehrere Sensoren parallel an dieselbe Leitung angeschlossen werden können („Multidrop“), was den Installationsaufwand erheblich reduziert.
Benötigt der tinycontrol DS18B20 Sensor einen externen Widerstand?
Ja, für einen stabilen Betrieb im 1-Wire-Bus wird ein Pull-up-Widerstand (typischerweise 4,7 kΩ) benötigt. Dieser wird zwischen die Datenleitung (DATA) und die Versorgungsspannung (VCC) geschaltet, um definierte Signalpegel sicherzustellen.
Kann ich die Kabellänge des Sensors selbst verlängern?
Ja, das Kabel kann verlängert werden. Dank der digitalen Signalübertragung sind auch Längen von mehreren Dutzend Metern möglich. Es sollte jedoch ein qualitativ hochwertiges, idealerweise geschirmtes Kabel verwendet werden, um Störeinflüsse zu minimieren.
Wie finde ich die einzigartige Adresse meines DS18B20 Sensors heraus?
Die 64-Bit-Adresse jedes Sensors kann per Software ausgelesen werden. Die meisten Programmierbibliotheken für 1-Wire (z.B. für Arduino oder in der Tinycontrol Controller-Software) bieten eine Suchfunktion, die alle am Bus angeschlossenen Geräte und deren eindeutige Adressen auflistet.
Ist der Sensor für die Messung von Salzwasser oder aggressiven Chemikalien geeignet?
Nein. Die Sonde besteht aus Edelstahl, der von Salzwasser oder anderen korrosiven Flüssigkeiten angegriffen werden kann. Der Einsatz in solchen Medien wird nicht empfohlen und kann zur Zerstörung des Sensors führen.
Wofür stehen die verschiedenen Kabel-Farben?
Typischerweise ist die Farbkodierung wie folgt: Rot für die Versorgungsspannung (VCC), Schwarz für die Masse (GND) und Gelb oder Weiß für die Datenleitung (DATA). Es wird jedoch empfohlen, dies vor der Installation zu verifizieren.
