Mehr Power für dein Projekt: Externe Geräte mit tinycontrol LK4 schalten
Du hast einen tinycontrol LAN Kontroler v4 im Einsatz und möchtest dessen Fähigkeiten auf das nächste Level heben? Die LANKON-085 Relaisplatine ist genau das, was du brauchst. Sie ist kein eigenständiges Gerät, sondern ein hochspezialisiertes Zubehör, das deinem Kontroler die Kraft gibt, externe Geräte mit hoher Last zu schalten. Ob du die Gartenbeleuchtung automatisieren, eine Wasserpumpe nach Bedarf aktivieren oder andere 230V-Verbraucher in dein Netzwerk einbinden willst – mit einer Schaltleistung von 10A pro Relais sind die Möglichkeiten enorm. Damit wird dein LAN Kontroler zur zentralen Schaltstelle für anspruchsvolle Smart Home oder Automatisierungsanwendungen.

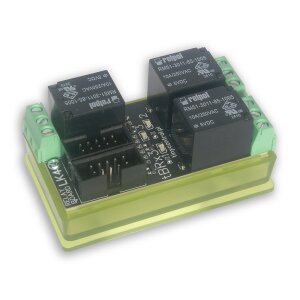

Professionelle Integration auf der DIN-Hutschiene
Ordnung und Stabilität sind im Schaltschrank das A und O. Die LANKON-085 ist speziell für die Montage auf einer DIN-Hutschiene konzipiert. Das sorgt nicht nur für einen aufgeräumten und professionellen Aufbau, sondern auch für eine sichere und stabile Befestigung der Komponente. Die Verbindung zum LAN Kontroler v4 erfolgt über ein einziges, mitgeliefertes Flachbandkabel, was den Verkabelungsaufwand auf ein Minimum reduziert und eine fehlerfreie Installation sicherstellt. So integriert sich die Erweiterung perfekt in deine bestehende Infrastruktur.
Einfache Inbetriebnahme dank perfekter Abstimmung
Vergiss komplizierte Konfigurationen oder Lötarbeiten. Die Plug-and-Play-Integration der LANKON-085 macht die Erweiterung deines Systems zum Kinderspiel. Einfach die Platine auf der Hutschiene montieren, das IDC10-Kabel mit dem LAN Kontroler v4 verbinden und schon kannst du über dessen Weboberfläche die neuen Relais konfigurieren. Definiere Regeln, reagiere auf Sensordaten oder schalte manuell – die gesamte Intelligenz deines multifunktionalen IoT-Geräts steht dir sofort zur Verfügung, um die neuen Ausgänge zu steuern.
Stärken & Hinweise auf einen Blick
- Pro: Nahtlose und einfache Erweiterung des LAN Kontroler v4.
- Pro: Hohe Schaltleistung von 10A für größere Verbraucher.
- Pro: Professionelle und saubere Montage auf DIN-Hutschiene.
- Pro: Schnelle Inbetriebnahme durch mitgeliefertes Kabel und Plug-and-Play-Konzept.
- Hinweis: Funktioniert ausschließlich mit einem tinycontrol LAN Kontroler v4.
- Hinweis: Besitzt keine eigene Steuerungslogik, ist rein ausführendes Modul.
Spezifikationen & Eigenschaften
| Hersteller: | tinycontrol |
| Hersteller-Artikelnummer (HAN/MPN): | LANKON-085 |

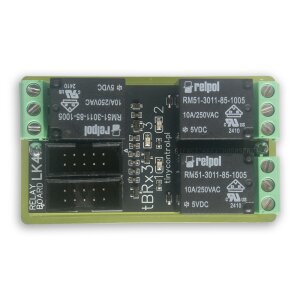

| Produktname: | tBRx3 3 x 10A Relaisplatine für LK4 |
| Produkttyp: | Zubehör / Erweiterungsmodul |
| Funktion: | Erweiterung eines Hauptgeräts um 3 steuerbare Hochleistungs-Relais |
| Kompatibilität: | Ausschließlich mit tinycontrol LAN Kontroler v4 |
| Inkompatibilität: | Ältere Versionen des LAN Kontrolers, Raspberry Pi, Arduino, Geräte anderer Hersteller |
| Anzahl der Relais: | 3 |
| Schaltleistung pro Relais: | 10 A bei 250 VAC |
| Geeignet für: | Einphasige 250V AC-Lasten |
| Nicht geeignet für: | 3-Phasen-Wechselstrom (400V) |
| Anschluss zum Hauptgerät: | IDC10-Stecker |
| Ansteuerung: | Über 3 PWM-Ausgänge des LAN Kontroler v4 |
| Montage: | Für DIN-Hutschiene ausgelegt |
| Eigenständige Intelligenz: | Nein, rein ausführende Komponente |
| Netzwerklogik: | Keine (wird vom Hauptgerät übernommen) |
| Betriebstemperatur (System): | -20°C bis +85°C (in geeignetem Gehäuse) |
| Eignung für Außeneinsatz: | Nein, nur in wetterfestem Gehäuse oder Schaltschrank |
Lieferumfang
| 1 x tinycontrol LANKON-085 Relaisplatine (tBRx3) |

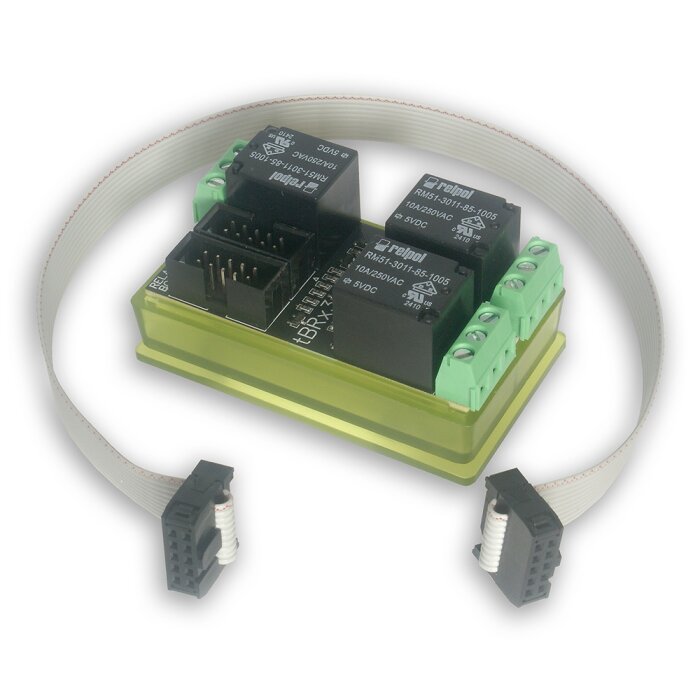

| 1 x 30 cm Steuerkabel mit IDC10-Steckverbindern |
Häufig gestellte Fragen (FAQ)
Kann ich die LANKON-085 Relaisplatine auch mit einem Raspberry Pi oder Arduino verwenden?
Nein, die LANKON-085 ist spezifisch für den Anschluss an einen tinycontrol LAN Kontroler v4 konzipiert. Sie verwendet einen IDC10-Anschluss und eine Ansteuerung, die auf die PWM-Ausgänge dieses Geräts abgestimmt ist. Eine direkte Kompatibilität mit Arduino oder Raspberry Pi ist nicht gegeben.
Ist die LANKON-085 Platine für den Außeneinsatz geeignet?
Nein, die Platine selbst ist nicht für den direkten Außeneinsatz vorgesehen. Sie sollte in einem geeigneten, wetterfesten Gehäuse oder einem Schaltschrank montiert werden. Der Betriebstemperaturbereich des Systems liegt zwar bei -20°C bis +85°C, dies bezieht sich jedoch nicht auf den Schutz vor Feuchtigkeit oder Staub.
Wie viele LANKON-085 Platinen kann ich an einen LAN Kontroler v4 anschließen?
Die Dokumentation beschreibt den Anschluss einer tBRx3-Platine (LANKON-085), die drei PWM-Ausgänge des LAN Kontroler v4 nutzt. Für die maximale Anzahl an Erweiterungen sollten die spezifischen Angaben im Handbuch des LAN Kontroler v4 geprüft werden.
Benötige ich für die Installation der LANKON-085 Programmierkenntnisse?
Nein, für die rein physische Installation sind keine Programmierkenntnisse erforderlich. Die Konfiguration der Schaltlogik erfolgt über die Weboberfläche des LAN Kontroler Hauptgeräts.
Was ist der Unterschied zwischen der LANKON-085 und anderen Relaiskarten für den LAN Kontroler?
Die LANKON-085 (tBRx3) ist spezifisch für den LAN Kontroler v4 und bietet 3 Relais mit je 10A Schaltleistung. Es gibt andere Relaisplatinen für frühere Versionen oder mit anderen Spezifikationen. Die exakte Kompatibilität ist entscheidend.
Kann ich mit der LANKON-085 auch 3-Phasen-Wechselstrom (Starkstrom) schalten?
Nein, die Relais sind für das Schalten von einphasigen 250V AC-Lasten bis 10A ausgelegt. Für das Schalten von 3-Phasen-Wechselstrom (400V) ist diese Platine nicht konzipiert und wäre gefährlich. Hierfür müssen geeignete Schütze verwendet werden.
