Dein Netzwerk-Fundament: Stabil, Sicher & Strukturiert

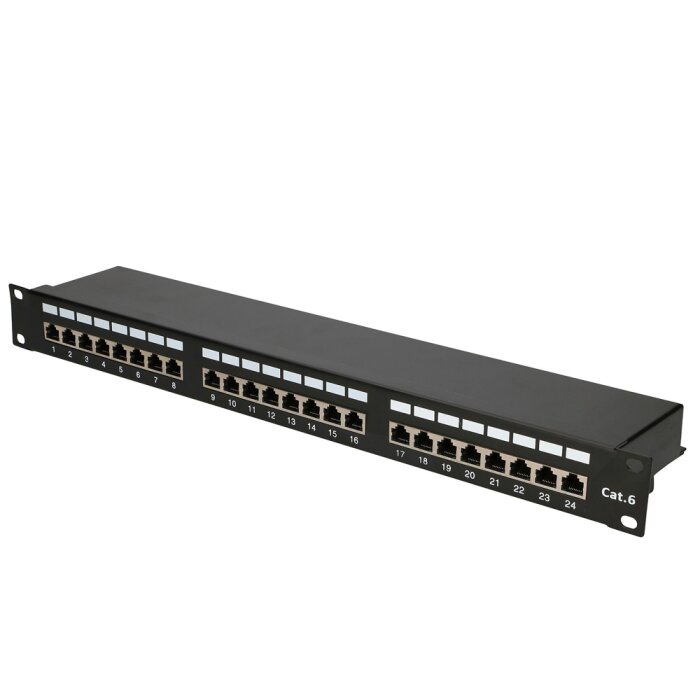

Das Extralink EX.9830 ist mehr als nur ein Verteiler – es ist das Rückgrat deines Netzwerks. Als zentraler Anschlusspunkt in deinem 19-Zoll-Rack bündelt es alle fest verlegten Netzwerkkabel und schafft eine saubere, professionelle Schnittstelle. Dank der durchgängigen STP-Vollschirmung schützt du deine Datenübertragung effektiv vor elektromagnetischen Störungen. Das Ergebnis ist eine konstant hohe Signalqualität, die für anspruchsvolle Anwendungen wie schnelles Internet, 4K-Streaming oder latenzfreies Gaming unerlässlich ist.
Installation leicht gemacht: Auflegen wie ein Profi
Die Installation deiner Netzwerkkabel wird mit diesem Panel zum unkomplizierten Vorgang. Auf der Rückseite befinden sich 24 LSA-Schneidklemmen, die für eine sichere und dauerhafte Verbindung sorgen. Dank der klaren Farbcodierung für die beiden gängigen Standards TIA/EIA 568A und 568B weißt du immer genau, welche Ader wohin gehört. Du benötigst lediglich ein LSA-Auflegewerkzeug, um die Adern der Verlegekabel schnell und fehlerfrei aufzulegen. So gelingt dir eine professionelle Verkabelung im Handumdrehen.
Gebaut für die Ewigkeit: Materialien, die überzeugen
Bei Netzwerkkomponenten zählt vor allem die Zuverlässigkeit im Dauereinsatz. Das Extralink Patchpanel ist aus 1,5 mm dickem, kaltgewalztem Stahl gefertigt, was ihm eine enorme Stabilität und Robustheit verleiht. Die RJ45-Kontakte bestehen aus Phosphorbronze mit einer Goldbeschichtung, die nicht nur Korrosion verhindert, sondern auch für beste Leitfähigkeit sorgt. Mit einer zertifizierten Lebensdauer von über 1000 Steckzyklen ist dieses Netzwerk Patchfeld 24-Port eine Investition, die sich über Jahre hinweg auszahlt.
STP-Schirmung: Warum die richtige Erdung entscheidend ist
Ein geschirmtes System ist nur so stark wie sein schwächstes Glied. Um die volle Schutzwirkung der STP-Schirmung zu aktivieren, ist eine korrekte Erdung des Patchpanels unerlässlich. Verbinde den dafür vorgesehenen Erdungspunkt am Panel fest mit dem Potentialausgleich deines Serverschranks. Nur so können eingefangene Störsignale sicher abgeleitet werden. Eine fehlende Erdung würde die Schirmung wirkungslos machen und könnte im schlimmsten Fall sogar als Antenne für neue Störungen fungieren. Nimm dir diesen kleinen, aber entscheidenden Schritt zu Herzen!
Stärken & Hinweise auf einen Blick
- Pro: Hervorragende Signalintegrität durch lückenlose STP-Vollschirmung.
- Pro: Extrem langlebige und robuste Konstruktion aus Stahl und hochwertigen Kontakten.
- Pro: Fehlerreduzierte Installation dank klarer Farbcodierung für 568A & 568B.
- Pro: Ermöglicht eine saubere, strukturierte Verkabelung und erleichtert die Wartung.
- Hinweis: Für die volle Schutzwirkung ist eine korrekte Erdung des Panels zwingend erforderlich.
- Hinweis: Zum Anschluss der Kabel wird ein spezielles LSA-Auflegewerkzeug benötigt.
Spezifikationen & Eigenschaften
| Hersteller: | Extralink |
| Modell: | EX.9830 (V2) |
| EAN: | 5902560369830 |
| Herstellernummer (HAN): | EX.9830 |
| Geräte-Typ: | Patchpanel / Rangierfeld |
| Bauform: | 19 Zoll Rack-Montage |
| Höheneinheiten: | 1HE / 1U |
| Anzahl Ports: | 24 |
| Anschlusstyp Front: | 24 x RJ45 Buchse, geschirmt |
| Anschlusstyp Rückseite: | 24 x LSA Schneidklemmen (IDC) |
| Netzwerk-Standard: | CAT.6 |
| Schirmung: | STP (Shielded Twisted Pair), vollgeschirmt |
| Auflegestandards: | Farbcodierung für EIA/TIA 568A & 568B |
| Geeigneter Aderquerschnitt: | AWG 22-26 (Massivleiter) |
| Nennstrom: | 1.5 A |
| Isolationswiderstand: | 500 MΩ |
| Gleichstromwiderstand: | max. 0.1 Ω |
| Kontaktwiderstand: | max. 20 mΩ |
| Spannungsfestigkeit: | max. 150 V |
| Material Panel & Kabelmanagement: | Kaltgewalzter Stahl (1.5mm) |
| Material Gehäuse: | ABS Kunststoff |
| Material RJ45-Federdraht: | Phosphorbronze mit Goldbeschichtung (3u - 50u") |
| Material IDC-Kontakt: | Phosphorbronze, verzinnt |
| Steckzyklen (RJ45): | ≥ 1000 |
| Steckerhalte-Kraft (RJ45): | 89N |
| Farbe: | Schwarz |
| Abmessungen (H x B x T): | ca. 44 x 483 x 115 mm |
| Gewicht (Paket): | ca. 0.71 kg |
| Betriebstemperatur: | -60°C bis 80°C |
| Luftfeuchtigkeit (Betrieb): | 10% - 90% RH |
| Konformität: | TIA/EIA-568-A/B, ISO/IEC 11801, EN50173 |
Lieferumfang
| 1 x Extralink 24-Port Patchpanel, CAT6, STP (EX.9830) |
| Kabelbinder |
Häufig gestellte Fragen (FAQ)
Brauchst du für dieses geschirmte (STP) Patchpanel auch zwingend geschirmte Netzwerkkabel?
Ja, auf jeden Fall! Damit die Schirmung lückenlos funktioniert und dein Netzwerk optimal vor Störungen geschützt ist, solltest du sowohl für die fest verlegten Kabel hinten als auch für die Patchkabel vorne eine geschirmte Variante (z.B. S/FTP oder F/UTP) nutzen.
Kann ich an dieses CAT.6 Patchpanel auch meine älteren CAT.5e Kabel anschließen?
Klar, das geht ohne Probleme. Dein Patchpanel ist abwärtskompatibel. Denk aber dran: Deine ganze Verbindung ist dann nur so schnell wie das CAT.5e Kabel. Für die volle CAT.6-Power müssen wirklich alle Teile deines Netzwerks, vom Kabel bis zur Dose, dem CAT.6-Standard entsprechen.
Was bedeuten die Farbcodes TIA/EIA 568A und 568B auf der Rückseite?
Das sind einfach zwei standardisierte 'Bauanleitungen', die dir genau zeigen, welche Kabelader auf welchen Kontakt gehört. In Europa nutzen die meisten den B-Standard. Wichtig ist nur: Entscheide dich für einen und zieh ihn in deinem gesamten Netzwerk konsequent durch, von der Dose bis zum Panel.
Ist dein Patchpanel für die Wandmontage geeignet oder nur für einen 19-Zoll-Serverschrank?
Dieses Panel ist ein Spezialist für den Einbau in 19-Zoll-Racks und Serverschränke. Für eine direkte Montage an der Wand ist es nicht gedacht. Dafür bräuchtest du entweder eine spezielle 19-Zoll-Wandhalterung oder ein anderes, kleineres Panel-Modell.
Wo liegt der Unterschied zwischen diesem LSA-Panel und einem Keystone-Patchpanel?
Ganz einfach: Bei diesem Panel hier sind die LSA-Anschlussleisten fest verbaut, du legst deine Kabel also direkt hinten auf. Ein Keystone-Panel hat dagegen leere Steckplätze, in die du einzelne Module (Keystones) nach Bedarf einklickst. Der Vorteil bei diesem festen Panel ist die super stabile Verbindung.
Die Bezeichnung ist STP, aber ich lese auch U/FTP. Was bedeutet das für dich?
Stell dir STP (Shielded Twisted Pair) als Oberbegriff für 'geschirmtes Kabel' vor. U/FTP ist eine spezielle Art davon, bei der jedes Adernpaar einzeln mit Folie geschirmt ist. Die gute Nachricht für dich: Dein Patchpanel kommt mit beiden Varianten und auch anderen geschirmten CAT.6 Kabeln bestens klar.
