Für die Ewigkeit gebaut: Deine felsenfeste N-Schnittstelle

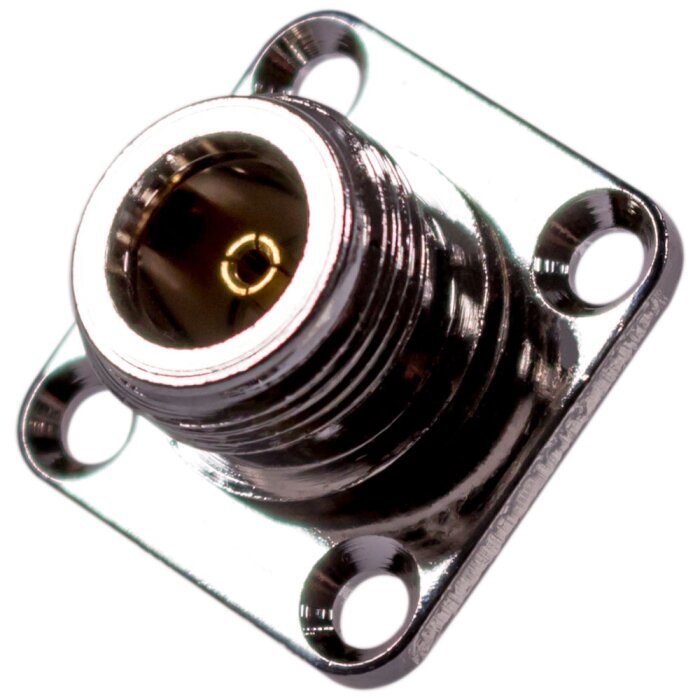

Wenn du eine Verbindung schaffst, soll sie halten. Für immer. Diese N-Einbaubuchse mit 4-Loch Flansch ist genau dafür gemacht. Vergiss wackelige Zentralverschraubungen – die vier Befestigungspunkte garantieren eine absolut verdreh- und vibrationssichere Montage an deinem Gerätegehäuse, einer Antennenbasis oder einem Schaltschrank-Panel. Einmal montiert, bietet sie eine extrem robuste und zuverlässige Schnittstelle, die auch mechanischen Belastungen standhält. Das ist professioneller Gerätebau, wie er sein sollte.
Maximale Performance: Signalübertragung ohne Kompromisse
Im Hochfrequenzbereich zählt jedes Detail. Diese Buchse ist mit einer präzisen Impedanz von 50 Ohm und für einen Frequenzbereich bis 11 GHz spezifiziert. Das bedeutet für dich: minimale Signalreflexionen (niedriger VSWR) und eine extrem geringe Einfügedämpfung. Deine Signale kommen sauber und stark an, egal ob du hohe Datenraten im WLAN überträgst, präzise Messungen durchführst oder mit hoher Sendeleistung arbeitest. Dieser Adapter ist kein Kompromiss, sondern ein Performance-Garant.
Nur das Beste: Hochwertige Materialien für Profi-Ansprüche
Qualität steckt im Detail. Das Gehäuse aus vernickeltem Messing bietet eine hervorragende Abschirmung und Korrosionsbeständigkeit. Der Innenleiter aus vergoldetem Beryllium-Kupfer sorgt für maximale Leitfähigkeit und schützt vor Oxidation – auch nach Jahren. Das Herzstück, der Isolator aus PTFE (Teflon), hält nicht nur hohen Temperaturen beim Löten stand, sondern sichert auch die exzellenten elektrischen Eigenschaften über den gesamten Frequenzbereich. Ein HF-Steckverbinder, der für den Dauereinsatz konzipiert ist.
Dein Projekt, deine Regeln: Der Standard für flexible Lösungen
Der N-Anschluss ist ein weltweit etablierter Standard für robuste Funkanwendungen. Das gibt dir die Freiheit, aus einer riesigen Auswahl an Kabeln, Antennen und Geräten zu wählen. Die Montage dieser Buchse erfordert zwar etwas Vorbereitung – das Bohren der passenden Löcher – aber das Ergebnis ist eine saubere, professionelle und dauerhafte Lösung. Der Lötanschluss auf der Rückseite gibt dir die volle Kontrolle über die Verbindung deines Koaxialkabels. Ideal für den robusten N-Steckverbinder für Außeneinsatz an Eigenbau-Antennen oder speziellen HF-Baugruppen.
Stärken & Hinweise auf einen Blick
- Pro: Der Vierloch-Flansch sorgt für eine extrem stabile, vibrationssichere Montage an Gehäusen und Panels.
- Pro: Ausgelegt für hohe Frequenzen bis 11 GHz und hohe Leistungsübertragung, ideal für professionelle Anwendungen.
- Pro: Hochwertige Materialien wie vergoldete Kontakte und PTFE-Dielektrikum garantieren Langlebigkeit und Korrosionsschutz.
- Pro: Als etablierter N-Standard (MIL-STD-348) universell mit einer Vielzahl von Kabeln und Geräten kompatibel.
- Hinweis: Die Montage erfordert präzise Bohrungen für den Flansch und den Mittendurchlass, was den Installationsaufwand erhöht.
- Hinweis: Die Bauform ist im Vergleich zu kleineren Steckverbindern wie SMA größer und schwerer.
Spezifikationen & Eigenschaften
| EAN/GTIN: | 4251028601526 |
| Hersteller-Artikelnummer (HAN/MPN): | N-14-11-TGN |
| Shop-SKU: | ART6283 |
| Produkttyp: | Koaxial Adapter, Einbaubuchse |
| Anschluss A: | N-Buchse (Female) |
| Anschluss B: | Lötanschluss (Tab/Pin-Terminal) |
| Befestigungsart: | Vierloch-Flanschmontage (Panel Mount) |
| Wellenwiderstand (Impedanz): | 50 Ohm |
| Frequenzbereich: | DC bis 11 GHz |
| Durchgangswiderstand: | ≥ 5.000 MΩ |
| Spannungsfestigkeit (Dielectric Withstanding Voltage): | bis 2.500 Vrms |
| Betriebsspannung (Operating Voltage): | bis 1.000 Vrms |
| VSWR (Stehwellenverhältnis): | Typ. ≤ 1.30 |
| Einfügedämpfung (Insertion Loss): | Typ. ≤ 0.15 dB |
| HF-Dichtigkeit (RF Leakage): | Typ. -90 dB @ 3 GHz |
| Gehäuse-Material: | Messing, vernickelt |
| Innenleiter (Center Contact): | Beryllium-Kupfer oder Messing, vergoldet |
| Dielektrikum (Isolator): | PTFE (Polytetrafluorethylen) |
| Kupplungsmechanismus: | Gewindeverschraubung 5/8-24 UNEF |
| Flansch-Abmessungen: | ca. 25 mm x 25 mm |
| Lochabstand (Mitte-Mitte): | ca. 18 mm - 18.6 mm |
| Bohrungsdurchmesser (Flansch): | ca. 3 mm - 3.2 mm |
| Steckzyklen: | ≥ 500 |
| Betriebstemperaturbereich: | -55 °C bis +155 °C |
| Wetterfestigkeit (montiert): | Hoher Schutz, oft IP67 (mit passendem Gegenstecker) |
| RoHS-Konformität: | Ja |
| Gewicht: | ca. 31 g |
Lieferumfang
| 1 x Koaxial Adapter N-Buchse mit Vierloch-Flansch (N-14-11-TGN) |
Häufig gestellte Fragen (FAQ)
Brauche ich spezielles Werkzeug, um deine N-Einbaubuchse zu montieren?
Ja, für eine saubere und stabile Montage brauchst du das richtige Werkzeug. Du benötigst einen Bohrer für die vier Befestigungslöcher, einen passenden Schraubendreher und für den Anschluss deines Kabels einen Lötkolben und eine ruhige Hand.
Ist deine N-Buchse wasserdicht für den Außeneinsatz, zum Beispiel an einer Antenne?
Absolut! Die N-Verbindung ist durch ihre Bauweise mit Dichtungsringen sehr wetterfest, oft nach IP67-Standard, wenn du sie mit einem passenden N-Stecker verschraubst. Wichtig ist, dass du die Buchse fachgerecht in dein Gehäuse einbaust. Unser Tipp: Eine zusätzliche Dichtung zwischen dem Flansch und deiner Gehäusewand sorgt für maximalen Schutz.
Kann ich diese 50-Ohm-Buchse auch für mein 75-Ohm-SAT-Kabel benutzen?
Davon raten wir dir dringend ab! Diese Buchse ist speziell für 50 Ohm ausgelegt, wie es bei WLAN, LTE oder Funktechnik üblich ist. Dein SAT- oder TV-System nutzt 75 Ohm. Ein Mischen führt zu starken Signalverlusten und kann im schlimmsten Fall sogar den Sender deines Geräts beschädigen.
Woraus besteht der weiße Isolator im Inneren und warum ist das wichtig für mich?
Der Isolator ist aus hochwertigem PTFE, besser bekannt als Teflon®. Das ist super wichtig für dich, weil dieses Material auch bei hohen Frequenzen für eine extrem verlustarme Signalübertragung sorgt. Außerdem ist es so hitzebeständig, dass es beim Anlöten deines Kabels nicht schmilzt.
Wie viel Leistung in Watt verträgt deine N-Buchse?
Diese Buchse ist ein echtes Kraftpaket. N-Steckverbinder sind für hohe Leistungen ausgelegt, oft mehrere hundert Watt im 2,4-GHz-Bereich. Für alle gängigen Anwendungen wie WLAN, LTE oder im Amateurfunk bist du damit also mehr als auf der sicheren Seite.
Passt jeder N-Stecker auf diese Einbaubuchse?
Ja, solange du einen standardisierten 50-Ohm-N-Stecker verwendest, passt er perfekt. Die N-Norm sorgt dafür, dass Stecker und Buchsen verschiedener Hersteller kompatibel sind. Du musst nur darauf achten, nicht versehentlich einen seltenen 75-Ohm-Stecker zu erwischen.
