Deine professionelle Schnittstelle für jedes Projekt
Ob du ein wetterfestes Gehäuse für einen Outdoor-Access-Point baust, eine Messvorrichtung kalibrierst oder deiner Eigenbau-Antenne einen professionellen Anschluss verpassen willst – dieser Koaxial-Adapter ist die Brücke zwischen deiner internen Elektronik und der Außenwelt. Er schafft eine definierte, hochperformante Schnittstelle, die für saubere Signale und maximale Zuverlässigkeit sorgt. Die Montage per Zentralbefestigung ist dabei denkbar einfach und erfordert nur eine einzige Bohrung in deiner Montageplatte oder Gehäusewand.
Qualität, die man spürt und misst: Kein Platz für Signalverluste
Bei Hochfrequenztechnik zählt jedes Detail. Deshalb besteht dieser Adapter aus einem massiven, vernickelten Messinggehäuse, das nicht nur mechanisch stabil, sondern auch optimal geschirmt ist. Der Innenleiter verfügt über vergoldete Kontakte, um den Übergangswiderstand auf ein absolutes Minimum zu reduzieren und Korrosion dauerhaft zu verhindern. Als Isoliermaterial kommt hochwertiges PTFE (Teflon) zum Einsatz, das auch bei Frequenzen bis 11 GHz exzellente dielektrische Eigenschaften behält und Signalverfälschungen vorbeugt.
Montage leicht gemacht: Sicherer Halt mit Zentralbefestigung
Vergiss komplizierte Montagen mit vier Schrauben. Diese N-Einbaubuchse mit Zentralbefestigung (auch Schottverschraubung oder Bulkhead genannt) wird einfach durch eine Bohrung gesteckt und von hinten mit der mitgelieferten Sicherungsscheibe und Sechskantmutter gekontert. Das sorgt für einen festen und verdrehsicheren Sitz. Intern wird der Innenleiter deines Anschlusskabels sauber an den dafür vorgesehenen Lötkelch gelötet, was eine dauerhaft sichere elektrische Verbindung gewährleistet.
Gebaut für die Ewigkeit: Robustheit für Outdoor und Industrie
Dieser Adapter ist kein Schönwetter-Held. Mit einem extrem weiten Betriebstemperaturbereich von -65 °C bis +165 °C und einer mechanischen Belastbarkeit von mindestens 500 Steckzyklen ist er für den harten Einsatz konzipiert. Das Schraubgewinde der N-Norm sorgt nicht nur für eine vibrationssichere Verbindung, sondern macht den Anschluss in Verbindung mit einem passenden Stecker auch wetterfest. Damit ist diese wetterfeste N-Buchse die erste Wahl für Installationen in rauen Industrieumgebungen oder in Outdoor-Anwendungen.
Stärken & Hinweise auf einen Blick
- Pro: Extrem robuster und langlebiger Aufbau aus Messing und PTFE.
- Pro: Hervorragende HF-Eigenschaften durch 50-Ohm-Design und vergoldete Kontakte.
- Pro: Vibrationssichere und wetterfeste Schraubverbindung.
- Pro: Universeller Frequenzbereich bis 11 GHz, ideal für WLAN, 5G und mehr.
- Hinweis: Die Montage erfordert eine Bohrung und Löt-Erfahrung für den internen Anschluss.
- Hinweis: Benötigt mehr Bauraum als kompaktere Stecksysteme wie SMA.
Spezifikationen & Eigenschaften
| Produkt-Klassifizierung: | Zubehör (Passiver HF-Steckverbinder) |

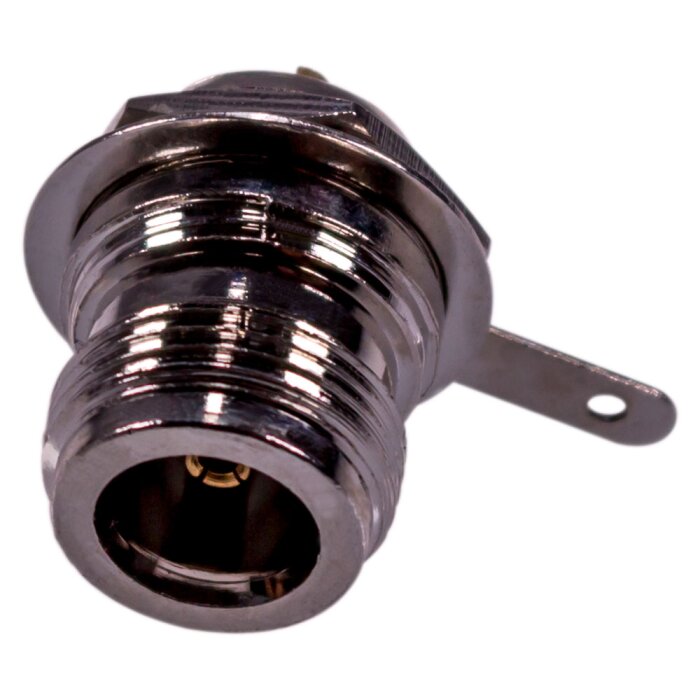

| Artikelname: | Koaxial Adapter - N Buchse, Einbaubuchse, Zentralbefestigung |
| Hersteller-Artikelnummer (HAN): | N-14-13-TGN |
| EAN: | 4251028601519 |
| Anschluss-Typ: | N-Buchse (N-Female / Jack) |
| Impedanz: | 50 Ohm |
| Frequenzbereich: | DC bis 11 GHz |
| Montageart: | Einbaubuchse / Schottverschraubung (Bulkhead) |
| Befestigungsart: | Zentralbefestigung (Single Hole Mount) |
| Anschluss Innenleiter: | Lötanschluss (Solder Cup) |
| Gehäuse-Material: | Messing, vernickelt |
| Kontakt-Material (Innen): | Messing / Kupferlegierung |
| Kontakt-Beschichtung (Innen): | Vergoldet |
| Dielektrikum-Material: | PTFE (Polytetrafluorethylen) |
| Betriebstemperaturbereich: | -65 °C bis +165 °C |
| Kopplungsmechanismus: | Gewinde (5/8-24 UNEF) |
| Steckzyklen: | ≥ 500 |
| Empfohlenes Anzugsdrehmoment (Mutter): | ca. 1.7 Nm |
| Empfohlenes Anzugsdrehmoment (Kopplung): | 0.8 - 1.1 Nm |
| Betriebsspannung (max.): | 335V |
| Spannungsfestigkeit: | 1000V RMS |
| Isolationswiderstand: | ≥ 5000 MΩ |
| Kontaktwiderstand (Innenleiter): | ≤ 3.0 mΩ |
| Kontaktwiderstand (Außenleiter): | ≤ 2.0 mΩ |
| Gewicht: | ca. 25 - 30 g |
Lieferumfang
| 1 x Koaxial Adapter N-Buchse (inkl. Sechskantmutter und Sicherungsscheibe) |
Häufig gestellte Fragen (FAQ)
Für welche Kabel ist deine Einbaubuchse gedacht und wie schließt du sie richtig an?
Diese Buchse verbindest du intern mit einem Koaxialkabel, zum Beispiel einem Pigtail, mit deiner Elektronik. Den Innenleiter des Kabels lötest du direkt an den Lötkelch der Buchse. Die Abschirmung verbindest du einfach mit der Masse deines Gehäuses. Denk dran: Die Buchse ist nicht für die direkte Montage eines dicken Außenkabels konzipiert.
Ist die N-Buchse wasserdicht und kann ich sie für mein Outdoor-Projekt nutzen?
Absolut! Wenn du einen passenden N-Stecker anschraubst, ist die Verbindung durch das Gewinde und die Dichtungen wetter- und staubfest. Wichtig ist nur, dass du die Buchse selbst mit dem Dichtungsring sauber und fest in dein Gehäuse einbaust, damit auch dort keine Feuchtigkeit eindringen kann.
Passt meine normale WLAN-Antenne mit RP-SMA-Anschluss an diese N-Buchse?
Für welche Frequenzen ist der Adapter geeignet? Funktioniert er auch mit 5G und Wi-Fi 6E?
Ja, auf jeden Fall! Du kannst diesen Adapter perfekt für alle gängigen Frequenzen wie 2,4 GHz, 5 GHz WLAN, LTE und 5G einsetzen. Er ist sogar bis 11 GHz spezifiziert, was dir riesige Reserven gibt und eine top Performance für zukünftige Standards wie Wi-Fi 6E im 6-GHz-Band garantiert.
Was ist der Vorteil dieser Zentralbefestigung gegenüber einer Buchse mit 4-Loch-Flansch?
Der große Vorteil für dich ist die super einfache Montage. Für diese Buchse brauchst du nur eine einzige runde Bohrung in deinem Gehäuse. Dann steckst du sie durch und konterst sie mit der Mutter – fertig! Eine Flansch-Buchse ist aufwendiger, da du vier zusätzliche Löcher für die Schrauben bohren müsstest.
Macht die Qualität dieses Adapters wirklich einen Unterschied für mein Signal?
Und wie! Ein hochwertiger Adapter wie dieser ist entscheidend für deine Signalstärke und Reichweite. Dank präziser 50-Ohm-Impedanz, vergoldeten Kontakten und Top-Isolierung minimierst du Signalverluste. Ein billiger Adapter hingegen kann dein Signal spürbar dämpfen und zu einer instabilen Verbindung führen. Hier investierst du direkt in die Performance deines Projekts.
