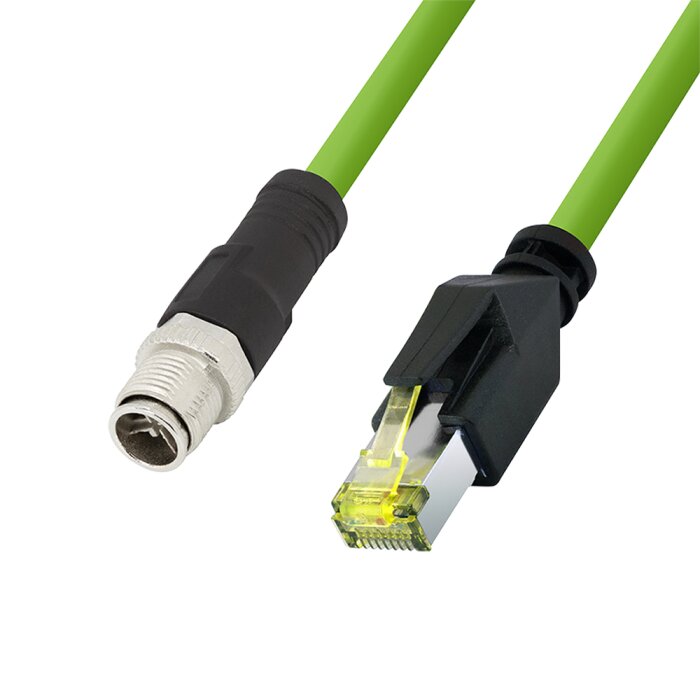

10 Gbit/s Performance für die Industrie: Das M12 X-kodierte Kraftpaket
Wenn es in deinem industriellen Netzwerk auf maximale Geschwindigkeit und Zuverlässigkeit ankommt, ist dieses Kabel die erste Wahl. Dank der konsequenten Auslegung nach CAT 6A Standard und der speziellen X-Kodierung des M12-Steckers überträgt es Daten mit bis zu 10 Gbit/s bei einer Frequenz von 500 MHz. Das ist die Performance, die du für hochauflösende Kamerasysteme, schnelle Steuerungsbefehle und große Datenmengen in Echtzeit benötigst. Damit ist deine Infrastruktur nicht nur für heute, sondern auch für zukünftige Anforderungen bestens gerüstet.
Gebaut für Extreme: PUR-Mantel und Schleppkettentauglichkeit
Standard-Patchkabel kapitulieren dort, wo dieses Spezialkabel erst richtig aufblüht. Der Außenmantel aus Polyurethan (PUR) ist eine echte Festung: Er widersteht Ölen, Säuren, UV-Strahlung und ist extrem abriebfest. Die Eignung für Schleppketten wurde intensiv getestet und macht es zur perfekten Lösung für bewegte Anwendungen in der Robotik und im Maschinenbau. Mit einem beeindruckenden Betriebstemperaturbereich von -40 °C bis +90 °C gewährleistet dieses Kabel eine stabile Verbindung, egal ob im Tiefkühllager oder in einer heißen Produktionshalle.
Maximale Störsicherheit: Die S/FTP-Doppelschirmung im Detail
In der Industrie wimmelt es nur so vor potenziellen Störquellen. Motoren, Schweißanlagen und Frequenzumrichter erzeugen elektromagnetische Felder, die eine ungeschirmte Datenverbindung schnell lahmlegen können. Deshalb setzt dieses Kabel auf eine doppelte Abschirmung (S/FTP). Jedes Adernpaar ist einzeln mit einer Folie umwickelt (PiMF), um das Übersprechen zwischen den Paaren zu minimieren. Ein zusätzliches Kupfergeflecht umgibt alle Paare und sorgt für einen lückenlosen 360°-Schutz gegen äußere Störeinflüsse. Das Ergebnis ist eine maximale Signalintegrität und eine fehlerfreie Datenübertragung.
Der smarte Hybrid: Sichere IP67-Verbindung trifft auf flexible RJ45-Integration
Dieses Kabel verbindet das Beste aus zwei Welten. Am Maschinen-Ende sorgt der verschraubbare M12-Stecker mit Schutzart IP67 für eine bombenfeste, dichte und vibrationssichere Verbindung. Er kann direkt im Feld, auch unter widrigen Bedingungen, eingesetzt werden. Am anderen Ende bietet der bewährte RJ45-Stecker die universelle Kompatibilität zum Anschluss an Switches, Industrie-PCs oder Steuerungen im geschützten Schaltschrank (IP20). Diese Kombination macht die gesamte Verkabelung deines Netzwerks unglaublich flexibel und effizient.
Stärken & Hinweise auf einen Blick
- Pro: Entwickelt für raueste Industrieumgebungen dank PUR-Mantel, Schleppkettentauglichkeit und erweitertem Temperaturbereich.
- Pro: Zukunftssichere 10 Gbit/s Performance durch CAT 6A und X-kodierten M12-Stecker.
- Pro: Exzellenter Schutz vor EMV-Störungen durch aufwendige S/FTP-Doppelschirmung.
- Pro: Mechanisch extrem stabile und dichte Verbindung (IP67) am M12-Anschluss.
- Hinweis: Der RJ45-Stecker besitzt nur die Schutzart IP20 und muss in einer geschützten Umgebung (z.B. Schaltschrank) angeschlossen werden.
- Hinweis: Aufgrund der hochwertigen Materialien und Konstruktion ist das Kabel teurer als Standard-Ethernet-Kabel für den Bürobereich.
Spezifikationen & Eigenschaften
| Hersteller: | LogiLink |
| Hersteller-Teilenummer: | CQM065S |
| EAN: | 4052792070590 |
| Produkttyp: | Industrie Patchkabel, passive Verkabelungskomponente |
| Netzwerk-Standard: | CAT 6A |
| Übertragungsklasse: | Class EA (gemäß ISO/IEC 11801) |
| Datenübertragungsrate: | Bis zu 10 Gbit/s |
| Betriebsfrequenz: | Bis zu 500 MHz |
| PoE-Unterstützung: | Ja, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), IEEE 802.3bt (PoE++) |
| Kabeltyp: | S/FTP (Screened/Foiled Twisted Pair) |
| Paarschirmung: | Aluminium-kaschierte Kunststofffolie (PiMF) |
| Gesamtschirmung: | Verzinntes Kupfergeflecht (360° Schutz) |
| Außenmantel-Material: | Polyurethan (PUR) |
| Adern-Aufbau: | AWG 26/19, Kupfer-Litzenleiter |
| Farbe: | Grün |
| Anschluss A: | M12-Stecker |
| Kodierung (Anschluss A): | X-kodiert (gemäß IEC 61076-2-109) |
| Polzahl (Anschluss A): | 8-polig |
| Ausführung (Anschluss A): | Stecker, gerade |
| Gehäusematerial (Anschluss A): | Zinkdruckguss, vernickelt |
| Schutzart (Anschluss A): | IP67 (gesteckt) |
| Anschluss B: | RJ45-Stecker |
| Ausführung (Anschluss B): | Stecker, gerade, geschirmt |
| Schutzart (Anschluss B): | IP20 |
| Länge: | 3 Meter |
| Gewicht: | 0,134 kg |
| Minimaler Biegeradius (statisch): | >32 mm |
| Minimaler Biegeradius (dynamisch): | >64 mm |
| Betriebstemperatur: | -40 °C bis +90 °C |
| Chemische Beständigkeit: | Öl-, säure- und hydrolysebeständig |
| Witterungsbeständigkeit: | UV-beständig (gemäß IEC 60068-2-5) |
| Mechanische Belastbarkeit: | Schleppkettentauglich (gemäß 2 PfG 2577/08.16) |
| Brandverhalten: | Flammwidrig, halogenfrei, raucharm |
| Normenkonformität: | IEC 61076-2-109, ISO/IEC 11801, RoHS |
Lieferumfang
| 1 x LogiLink CQM065S M12 CAT6A Industrial Patchkabel, 3m |
