Eine Faser, doppelte Power: Die Magie der BiDi SFP Module
Du stehst vor der Herausforderung, dein Netzwerk zu erweitern, aber deine Glasfaser-Infrastruktur ist bereits voll ausgelastet? Das Ubiquiti UACC-OM-SM-1G-S-20 ist die Antwort. Statt teure und zeitaufwändige neue Kabel zu verlegen, nutzt du mit diesen Modulen einfach deine bestehende Verkabelung doppelt so effizient. Die bidirektionale Technologie (BiDi) macht es möglich, Daten über eine einzige Single-Mode-Faser zu senden und zu empfangen. Das ist nicht nur clever, sondern auch eine massive Entlastung für dein Budget und deine Projektplanung.
Kosten senken, Effizienz steigern: Dein Netzwerk-Upgrade
Jede eingesparte Glasfaser bedeutet bares Geld. Mit dem UACC-OM-SM-1G-S-20 halbierst du den Bedarf an Fasern pro Verbindung. Das reduziert nicht nur die direkten Kabelkosten, sondern auch die Ausgaben für Patchkabel und die Belegung an deinen Patch-Panels. Diese Module sind eine Investition, die sich schnell bezahlt macht, besonders in größeren Umgebungen. Der extrem niedrige Stromverbrauch von nur 0.66 Watt pro Modul sorgt zusätzlich für geringere Betriebskosten und weniger Wärmeentwicklung in deinem Ethernet Switch.
Nahtlose Integration in dein Ubiquiti Ökosystem
Als Originalzubehör von Ubiquiti sind diese SFP / SFP\+ Module perfekt auf die Zusammenarbeit mit der UniFi- und EdgeMAX-Produktfamilie abgestimmt. Stecke sie einfach in einen freien SFP-Port deines UniFi Switch oder EdgeSwitch, verbinde die Faser und die Verbindung steht – ganz ohne komplizierte Konfiguration oder Kompatibilitätssorgen. Du kannst dich darauf verlassen, dass die Module stabil und zuverlässig performen und nahtlos in deiner Management-Oberfläche erkannt werden.
Wichtige Planungshinweise: So funktioniert die Paarung

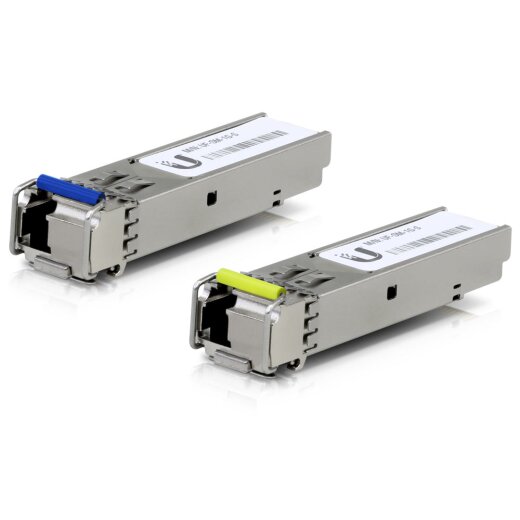

Die BiDi-Technologie erfordert ein kleines bisschen Planung. Die Module arbeiten immer in komplementären Paaren. Das bedeutet, an einem Ende der Strecke installierst du ein Modul mit blauem Riegel (TX 1310nm / RX 1550nm) und am anderen Ende ein Modul mit gelbem Riegel (TX 1550nm / RX 1310nm). Eine falsche Kombination führt unweigerlich zu einem Link-Ausfall. Dieses 20er-Set enthält jeweils 10 Module jedes Typs, sodass du 10 komplette, funktionsfähige Verbindungen aufbauen kannst. Eine saubere Dokumentation deiner Infrastruktur ist hier der Schlüssel zum Erfolg.
Stärken & Hinweise auf einen Blick
- Pro: Verdoppelt die Kapazität bestehender Glasfaserleitungen.
- Pro: Signifikante Reduzierung der Gesamtbetriebskosten (TCO) durch Einsparung von Kabeln und Ports.
- Pro: Sehr geringer Stromverbrauch von nur 0.66 W pro Modul.
- Pro: Nahtlose Plug-and-Play-Integration mit Ubiquiti UniFi- und EdgeMAX-Geräten.
- Hinweis: Müssen zwingend als komplementäres Paar (blau/gelb) an beiden Enden der Verbindung eingesetzt werden.
- Hinweis: Ubiquiti veröffentlicht keine offiziellen Daten zu TX Power und RX Sensitivity, was eine detaillierte Link-Budget-Planung erschwert.
Spezifikationen & Eigenschaften
| Hersteller: | Ubiquiti |
| Modell: | UACC-OM-SM-1G-S-20 |
| EAN: | 0810354026041 |
| Produkt-SKU: | UACC-OM-SM-1G-S-20 |
| Formfaktor: | SFP (Small Form-factor Pluggable) |
| Technologie: | Bidirektional (BiDi / WDM) |
| Datenrate (Nominal): | 1 Gbps / 1000 Mbit/s |
| Datenrate (Maximal): | 1.25 Gbit/s |
| Netzwerk-Standard: | 1000Base-BiDi |
| Unterstütztes Medium: | Single-Mode Fiber (SMF) |
| Anschlusstyp: | 1x Simplex LC (UPC) |
| Maximale Distanz: | 3 km |
| Wellenlängen Modul 1 (Blauer Riegel): | TX: 1310 nm / RX: 1550 nm |
| Wellenlängen Modul 2 (Gelber Riegel): | TX: 1550 nm / RX: 1310 nm |
| Chipsatz: | Semtec (laut kompatiblen Drittanbieter-Modulen) |
| Laser-Typ: | FP Laser (laut kompatiblen Drittanbieter-Modulen) |
| Empfänger-Typ: | PIN Photodiode (laut kompatiblen Drittanbieter-Modulen) |
| TX Power (Sendeleistung): | Nicht offiziell spezifiziert (typ. -14 bis -6 dBm) |
| RX Sensitivity (Empfangsempfindlichkeit): | Nicht offiziell spezifiziert (typ. < -20 dBm) |
| Stromverbrauch (Maximal): | 0.66 W |
| Betriebstemperatur: | 0°C bis 70°C |
| DDM / DOM Support: | Ja, Digital Diagnostics Monitoring wird unterstützt |
| Zertifikate & Compliance: | CLASS 1 LASER PRODUCT, NDAA Compliant, SFP MSA, RoHS |
| Kompatibilität: | Optimiert für Ubiquiti Geräte, Betriebssystem-unabhängig |
| Verschlüsselung: | Keine (Layer-1-Gerät) |
Lieferumfang
| 1 x Ubiquiti UACC-OM-SM-1G-S-20 (Set mit 20 Modulen / 10 Paaren) |
Häufig gestellte Fragen (FAQ)
Was bedeutet BiDi bei diesem SFP-Modul?
BiDi steht für 'Bidirektional'. Es bedeutet, dass das Modul Daten über eine einzige Glasfaser senden (TX) und empfangen (RX) kann, indem es zwei verschiedene Lichtwellenlängen verwendet. Ein Standard-SFP-Modul benötigt hierfür zwei separate Fasern.
Müssen die UACC-OM-SM-1G-S-Module immer paarweise verwendet werden?
Ja, das ist zwingend erforderlich. Ein Modul mit blauem Riegel (sendet auf 1310 nm, empfängt auf 1550 nm) muss am anderen Ende mit einem Modul mit gelbem Riegel (sendet auf 1550 nm, empfängt auf 1310 nm) verbunden werden.
Ist dieses Modul mit Geräten anderer Hersteller kompatibel?
Obwohl es für Ubiquiti-Geräte optimiert ist, hält es sich an den SFP-MSA-Standard (Multi-Source Agreement). Daher sollte es in den meisten SFP-Ports anderer Hersteller funktionieren, die nicht auf herstellerspezifische ('coded') Transceiver beschränkt sind. Eine Garantie gibt es jedoch nicht.
Kann ich mit diesem Modul eine 10-Gbit/s-Verbindung herstellen?
Nein. Dieses Modul ist explizit für eine Datenrate von 1 Gbit/s (maximal 1.25 Gbit/s) ausgelegt. Für 10-Gbit/s-Verbindungen benötigen Sie SFP+-Module, wie z.B. das Ubiquiti UACC-OM-SM-10G-S.
Was bedeutet der Anschlusstyp 'Simplex LC'?
'Simplex' bedeutet, dass nur eine einzige Faser angeschlossen wird, im Gegensatz zu 'Duplex', wo zwei Fasern (eine für Senden, eine für Empfangen) benötigt werden. 'LC' ist der Name des kleinen, quadratischen Steckertyps (Lucent Connector).
Warum ist die maximale Distanz auf 3 km begrenzt?
Die Reichweite eines Glasfasermoduls wird durch das 'Link Budget' bestimmt – die Differenz zwischen der Sendeleistung (TX Power) und der Empfangsempfindlichkeit (RX Sensitivity), abzüglich der Dämpfung durch Kabel, Spleiße und Stecker. Dieses Modul ist für mittlere Distanzen bis 3 km ausgelegt.
