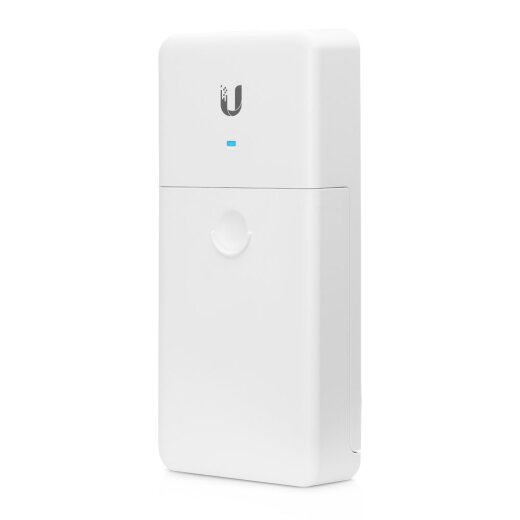

Ubiquiti NanoSwitch: Einer für alle
Die Situation ist klassisch: Du hast ein Netzwerkkabel zum Mast gelegt, willst dort aber nun drei Kameras installieren. Ein neues Kabel ziehen ist zu aufwendig.
Der NanoSwitch ist die Lösung. Er fungiert als wetterfester Mehrfachstecker für dein Netzwerk.
Strom durchleiten (Passthrough)
Das Konzept ist simpel: Du schließt unten im Haus ein starkes 24V Netzteil an (wir empfehlen das POE-24-24W oder POE-24-30W).
Der Strom läuft hoch zum NanoSwitch in Port 1. Der Switch nimmt sich ca. 1,5 Watt für sich selbst und gibt den Rest der Energie an Port 2, 3 und 4 weiter.
Wichtige technische Hinweise
Bitte beachte vor dem Kauf folgende Punkte: 1. Nur 24V: Der Switch arbeitet ausschließlich mit 24V Passive PoE. Er funktioniert nicht mit 48V (UniFi Pro/Enterprise) Switches. 2. Always On: Der Strom auf den Ausgängen ist immer an. Schließe keine Laptops oder nicht-PoE-fähige Geräte an, da diese beschädigt werden könnten. 3. Leistungsbudget: Die Summe aller angeschlossenen Geräte darf die Leistung deines Netzteils nicht übersteigen (z.B. bei einem 24W Netzteil hast du ca. 22W für deine Kameras übrig).
Montage

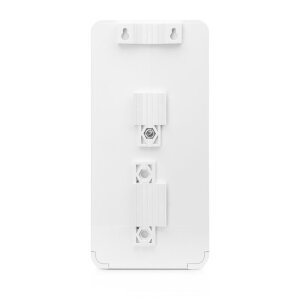

Der NanoSwitch ist für den Außeneinsatz gebaut. Er kann mit den beiliegenden Schellen am Mast oder mit Schrauben an der Wand befestigt werden. Die Kabelzuführung erfolgt von unten, um vor Wassereintritt zu schützen.
Detaillierte Technische Spezifikationen
| System & Leistung | |
| Modell: | N-SW (NanoSwitch) |
| Ports: | 4x 10/100/1000 Mbit/s RJ45 |
| Total Non-Blocking Throughput: | 4 Gbit/s |
| Management: | Nein (Unmanaged / Layer 2 transparent) |
| Stromversorgung (PoE) | |

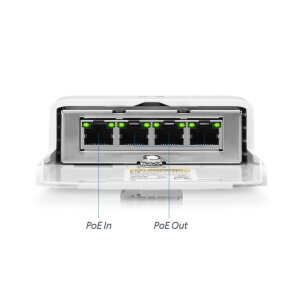

| PoE In (Port 1): | 24V Passive PoE (2-Pair) |
| PoE Out (Port 2-4): | 24V Passive PoE (2-Pair) - Passthrough |
| Max. PoE-Leistung pro Port: | 24V @ 1A (24 Watt) |
| Max. Gesamtleistung: | 24V @ 1.5A (36 Watt) - *Begrenzt durch Netzteil!* |
| Eigenverbrauch: | 1.5 Watt (sehr sparsam) |
| Physisches & Umwelt | |
| Gehäuse: | Weißes Polycarbonat (UV-stabil) |
| Abmessungen: | 196 x 93 x 32 mm |
| Gewicht: | ca. 270 g |
| Betriebstemperatur: | -30°C bis 70°C |
| ESD/EMP Schutz: | ± 24kV Luft / Kontakt |
Lieferumfang
| 1 x Ubiquiti NanoSwitch (N-SW) |
| 2 x Metall-Schellen (für Mastmontage) |
| 1 x Kurzanleitung |
| Hinweis: Kein Netzteil enthalten! (Benötigt POE-24-24W oder 30W) |
