Baue deine leistungsstarke 5 GHz airMAX Basisstation

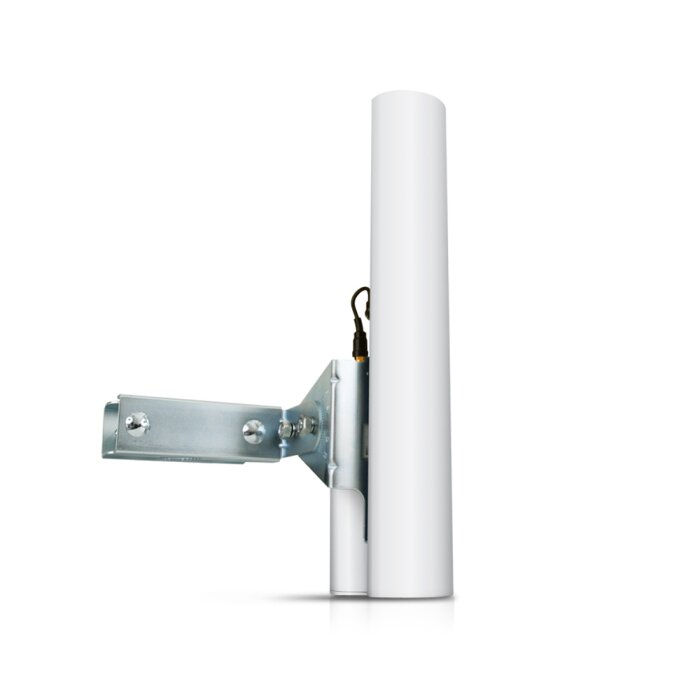

Die Ubiquiti AM-5G16-120 ist keine gewöhnliche Antenne – sie ist das Fundament für dein professionelles Point-to-MultiPoint (PtMP) Netzwerk. In Kombination mit einem Ubiquiti RocketM Radio (separat erhältlich) erschaffst du eine leistungsfähige BaseStation, die einen Sektor von 120 Grad präzise ausleuchtet. Versorge mühelos mehrere Clients in einem definierten Bereich mit einem stabilen und schnellen Signal. Ideal für Wireless Internet Service Provider (WISPs), Campus-Netzwerke oder die großflächige Videoüberwachung.
Maximale Performance durch intelligentes Design
Ubiquiti hat bei dieser Antenne an jedes Detail gedacht. Die duale-lineare Polarisation ermöglicht 2x2 MIMO-Verbindungen für einen höheren Datendurchsatz. Eine exzellente Kreuzpolarisations-Isolation von mindestens 22 dB sorgt für eine hervorragende Störfestigkeit, indem sie unerwünschte Signale effektiv unterdrückt. Der integrierte elektrische Downtilt von 4 Grad neigt das Signal leicht nach unten, was die Abdeckung im Nahbereich optimiert und Signalverluste in den Himmel minimiert – ein entscheidender Vorteil bei der Mastmontage. Diese Eigenschaften machen sie zu einer der besten 5 GHz Sektorantennen ihrer Klasse.
Nahtlose Integration: Plug-and-Play mit RocketM
Vergiss komplizierte Installationen. Die AM-5G16-120 ist für eine nahtlose Systemintegration mit der RocketM-Serie konzipiert. Die spezielle Halterung ermöglicht es dir, das Radio werkzeuglos per „Snap-in“ direkt an der Antenne zu befestigen. Die mitgelieferten, wetterfesten RF-Jumperkabel verbinden das Radio sicher mit den RP-SMA-Anschlüssen der Antenne. Das durchdachte Gesamtsystem inklusive der robusten Montagesysteme reduziert die Installationszeit und potenzielle Fehlerquellen auf ein Minimum.
Die ideale Lösung für WISP-Netzwerke
In PtMP-Szenarien, in denen viele Clients gleichzeitig auf eine Basisstation zugreifen, spielt das airMAX-Protokoll seine Stärken voll aus. Anders als bei Standard-WLAN, das bei vielen Nutzern durch Kollisionen an Effizienz verliert, nutzt airMAX ein intelligentes TDMA-Verfahren (Time Division Multiple Access). Jedem Client wird ein fester Zeitschlitz für die Datenübertragung zugewiesen. Das eliminiert Kollisionen durch „hidden nodes“, maximiert die Sendezeit-Effizienz und sorgt für deutlich geringere Latenzen und einen konstant hohen Durchsatz – unverzichtbar für professionelle Anbieter.
Stärken & Hinweise auf einen Blick
- Pro: Perfekt auf Ubiquiti RocketM-Radios abgestimmt für werkzeuglose Montage und maximale Leistung.
- Pro: Hohe Störfestigkeit durch gerichtetes Design und exzellente Kreuzpolarisations-Isolation.
- Pro: Optimiert für das hocheffiziente Ubiquiti airMAX TDMA-Protokoll, ideal für PtMP-Netzwerke.
- Pro: Robustes, wetterfestes Design und kompletter Lieferumfang für ein hervorragendes Preis-Leistungs-Verhältnis.
- Hinweis: Der Abstrahlwinkel von 120° ist fix und nicht für Punkt-zu-Punkt-Strecken oder 360°-Abdeckung geeignet.
- Hinweis: Entfaltet das volle Potenzial nur im Ubiquiti-Ökosystem, insbesondere mit RocketM-Radios.
Spezifikationen & Eigenschaften
| Hersteller: | Ubiquiti |
| Modell: | AM-5G16-120 |
| EAN: | 0810354020896 |
| Produkttyp: | Passive Sektor-Antenne |
| Anwendung: | airMAX BaseStation für Point-to-MultiPoint (PtMP) |
| Frequenzbereich: | 5.10 - 5.85 GHz |
| Antennengewinn (Gain): | 15.0 - 16.0 dBi |
| Polarisation: | Dual-Linear (unterstützt 2x2 MIMO) |
| Horizontale Strahlungsbreite (HPOL, 6dB): | 137° |
| Vertikale Strahlungsbreite (VPOL, 6dB): | 118° |
| Elevation Beamwidth (Elektrische Strahlungsbreite): | 8° |
| Elektrischer Downtilt: | 4° |
| Kreuzpolarisations-Isolation: | 22 dB Minimum |
| Maximales VSWR: | 1.5:1 |
| Anschlüsse: | 2x RP-SMA Female (weiblich) |
| Windlastbeständigkeit: | 200 km/h (125 mph) |
| Windlast: | 26 N @ 160 km/h (6 lbf @ 100 mph) |
| Abmessungen (H x B x T): | 367 x 63 x 41 mm |
| Gewicht: | 1.1 kg |
| Montage: | Inklusive Universal-Masthalterung & RocketM-Halterung |
| Zertifizierungen: | ETSI EN 302 326 DN2 |
| Chipsatz / Stromversorgung / OS: | Nicht anwendbar (passive Komponente) |
Lieferumfang
| 1 x Ubiquiti AM-5G16-120 Sektor-Antenne |
| 1 x Universal Masthalterung |
| 1 x RocketM Halterung |
| 2 x Wetterfeste RF-Jumperkabel (Pigtails) |
Häufig gestellte Fragen (FAQ)
Ist die Ubiquiti AM-5G16-120 ein kompletter WLAN-Sender?
Nein, es ist nur die passive Antenne. Um ein funktionsfähiges Sendesystem (BaseStation) zu erstellen, muss sie mit einem kompatiblen Radio, wie dem Ubiquiti Rocket M5, kombiniert werden.
Was ist im Lieferumfang der AM-5G16-120 enthalten?
Das Paket enthält die Sektor-Antenne selbst, eine universelle Masthalterung, eine spezielle Halterung für RocketM-Radios und zwei wetterfeste RF-Jumperkabel zum Anschluss des Radios an die Antenne.
Für welche Reichweite ist diese Antenne geeignet?
Die Reichweite hängt stark vom verbundenen Radio, den Sendeleistungseinstellungen, den Gegebenheiten vor Ort (Sichtverbindung) und den Client-Antennen ab. Sie ist für kurze bis mittlere Distanzen in Point-to-MultiPoint-Netzwerken konzipiert.
Kann ich diese Antenne für mein 2.4 GHz WLAN verwenden?
Nein, diese Antenne ist ausschließlich für den 5-GHz-Frequenzbereich (5.10 - 5.85 GHz) ausgelegt und funktioniert nicht auf anderen Frequenzen wie 2.4 GHz.
Was bedeutet der "Downtilt" von 4 Grad?
Der elektrische Downtilt neigt das Signal um 4 Grad nach unten. Dies ist bei einer Mastmontage vorteilhaft, um das Gebiet unterhalb und vor der Antenne besser abzudecken und gleichzeitig Signalverluste in den Himmel zu minimieren.
Was ist der Unterschied zwischen dieser Antenne und einem Omni-Directional (Rundstrahl) Modell?
Diese Sektor-Antenne bündelt das Signal in einem 120-Grad-Sektor, was eine höhere Reichweite und Störfestigkeit in dieser Richtung ermöglicht. Eine Omni-Antenne sendet das Signal in alle Richtungen (360°), hat aber in der Regel eine geringere Reichweite und ist anfälliger für Störungen aus allen Richtungen.
