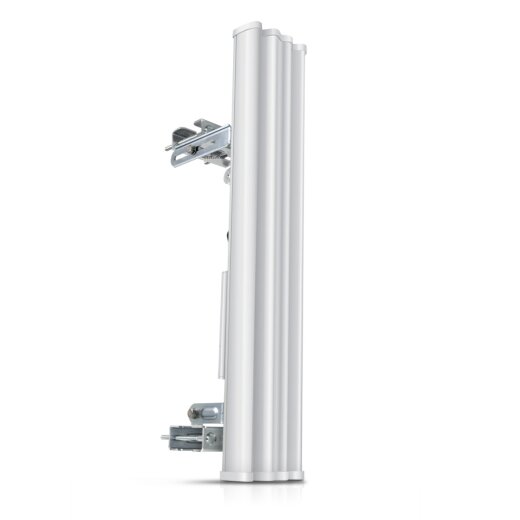

Baue deine High-Performance Basisstation mit der AM-5G20-90
Die Ubiquiti airMAX AM-5G20-90 ist mehr als nur eine Antenne – sie ist das Fundament für dein professionelles Funknetzwerk. Speziell entwickelt für die nahtlose Integration mit den Rocket M5 Basisstationen, erschaffst du im Handumdrehen eine leistungsstarke Basisstation für Point-to-MultiPoint Anwendungen. Durch die Kombination mit dem intelligenten airMAX TDMA-Protokoll der Rocket-Einheit überwindest du die Einschränkungen herkömmlicher WLAN-Systeme und versorgst eine Vielzahl von Clients zuverlässig mit hohem Datendurchsatz.
Präzision und Power: 90 Grad Sektorabdeckung mit 20 dBi
Mit einem präzisen horizontalen Öffnungswinkel von 90° und einem massiven Antennengewinn von bis zu 20.3 dBi leuchtest du gezielt den Bereich aus, den du versorgen möchtest. Diese fokussierte Energie sorgt nicht nur für eine enorme Reichweite, sondern auch für eine exzellente Störfestigkeit. Die hohe Kreuzpolarisations-Isolation von über 28 dB und der feste elektrische Downtilt von 2° reduzieren Interferenzen von benachbarten Funkzellen und verbessern die Gesamtperformance deines Netzwerks. Diese WISP Basisstation Antenne für 5GHz ist die erste Wahl für den Aufbau skalierbarer und stabiler Funkinfrastrukturen.
Für den härtesten Außeneinsatz gebaut
Netzwerkausfälle durch schlechtes Wetter gehören der Vergangenheit an. Die AM-5G20-90 wurde für den dauerhaften Außeneinsatz unter widrigsten Bedingungen konzipiert. Das robuste Gehäuse und die massive Masthalterung überstehen Windgeschwindigkeiten von bis zu 200 km/h. Die mitgelieferten, wetterfesten RF-Jumperkabel und die geschützte Montage der Rocket-Basisstation direkt an der Antenne gewährleisten eine langlebige und zuverlässige Verbindung, egal was Mutter Natur für dich bereithält. Eine Sektor-Antenne, auf die du dich verlassen kannst.
Stärken & Hinweise auf einen Blick
- Pro: Exzellente HF-Performance und Isolation für stabile Verbindungen mit hohem Durchsatz.
- Pro: Nahtlose 'Snap-In' Integration mit Rocket-Basisstationen spart wertvolle Installationszeit.
- Pro: Hohe Reichweite und präzise 90°-Sektorabdeckung, ideal für PtMP-Netzwerke.
- Pro: Robuste und langlebige Bauweise für den anspruchsvollen Außeneinsatz (bis 200 km/h).
- Hinweis: Kein Standalone-Gerät. Eine kompatible Ubiquiti Rocket-Basisstation ist zwingend erforderlich.
- Hinweis: Der schmale vertikale Öffnungswinkel von 4° erfordert eine präzise Ausrichtung und ist für den Nahbereich ungeeignet.
Spezifikationen & Eigenschaften
| Hersteller: | Ubiquiti |
| Modell: | AM-5G20-90 |
| HAN / MPN: | AM-5G20-90 |
| EAN: | 0810354020926 |
| Gerätetyp: | airMAX Sektor-Antenne (Zubehör) |
| Technologie: | 2x2 MIMO |
| airMAX Protokoll Support: | Ja, in Kombination mit airMAX Radio |
| Frequenzbereich: | 5.15 - 5.85 GHz |
| Antennengewinn (Gain): | 19.4 - 20.3 dBi |
| Polarisation: | Dual-Linear |
| Horizontaler Öffnungswinkel (HPOL): | 91° (bei 6 dB) |
| Vertikaler Öffnungswinkel (VPOL): | 85° (bei 6 dB) |
| Elevation Beamwidth (Höhen-Öffnungswinkel): | 4° |
| Elektrischer Downtilt: | 2° (fest voreingestellt) |
| Kreuzpolarisations-Isolation: | 28 dB (Minimum) |
| Maximales VSWR: | 1.5:1 |
| Anschlüsse: | 2x RP-SMA |
| Abmessungen: | 700 x 135 x 70 mm |
| Gewicht (inkl. Halterung): | 5.9 kg |
| Windlast: | 182 N @ 200 km/h |
| Wind-Überlebensfähigkeit: | 200 km/h |
| Montage: | Universal-Masthalterung, Rocket-Halterung (inklusive) |
| ETSI-Spezifikation: | EN 302 326 DN2 |
| Primäre Kompatibilität: | Ubiquiti Rocket M5, Rocket M5 GPS, Rocket Prism |
Lieferumfang
| 1 x Ubiquiti airMAX Sektor-Antenne (AM-5G20-90) |
| 1 x Schutzabdeckung (Protective Shroud) |
| 1 x Universal-Masthalterung |
| 1 x Rocket Mount Bracket (integriert) |
| 2 x Wetterfeste RF-Jumperkabel |
| 1 x Set Montageschrauben |
| 1 x Quick Start Guide |
Häufig gestellte Fragen (FAQ)
Was ist der Unterschied zwischen der AM-5G20-90 und der AM-5G19-120?
Der Hauptunterschied liegt im Öffnungswinkel und dem damit verbundenen Antennengewinn. Die AM-5G20-90 deckt einen 90°-Sektor mit 20 dBi Gewinn ab, während die AM-5G19-120 einen breiteren 120°-Sektor mit einem etwas geringeren Gewinn von 19 dBi ausleuchtet. Die Wahl hängt davon ab, wie breit der zu versorgende Bereich ist.
Welche Basisstation (Radio) ist mit dieser Antenne kompatibel?
Die Antenne ist speziell für die Ubiquiti Rocket M5, Rocket M5 GPS und die neueren Rocket Prism 5AC Modelle konzipiert. Diese werden direkt auf der Rückseite der Antenne montiert.
Kann ich mit dieser Antenne mein Haus-WLAN erweitern?
Nein, dafür ist sie nicht konzipiert. Es handelt sich um eine hochspezialisierte Richtantenne für den Aufbau von Outdoor-Funkbrücken über weite Distanzen im 5-GHz-Band, typischerweise in Point-to-MultiPoint-Szenarien, und nicht für ein typisches Heim-WLAN.
Wie viele Clients können mit einer AM-5G20-90 versorgt werden?
Die Anzahl der Clients hängt nicht direkt von der Antenne ab, sondern von der verwendeten Rocket-Basisstation und dem airMAX-Protokoll. In Verbindung mit einer airMAX-Basisstation können theoretisch bis zu 100 airMAX-Clients verbunden werden. Die tatsächliche Performance hängt jedoch von der gewünschten Bandbreite pro Client und den Umgebungsbedingungen ab.
Was bedeutet 'elektrischer Downtilt von 2°'?
Der elektrische Downtilt bedeutet, dass das Signal von der Antenne bereits werkseitig um 2 Grad nach unten geneigt wird, ohne dass die Antenne physisch gekippt werden muss. Dies hilft, das Signal auf den gewünschten Versorgungsbereich am Boden zu konzentrieren und Interferenzen mit weiter entfernten Funkzellen zu reduzieren.
Ist das Montagematerial im Lieferumfang enthalten?
Ja, ein komplettes Set für die Mastmontage (Universal Pole Mount) sowie die spezielle Halterung für die Rocket-Basisstation und die benötigten RF-Verbindungskabel sind im Lieferumfang enthalten.
