Carrier-Class Performance: Deine 90° Sektorantenne für Profis

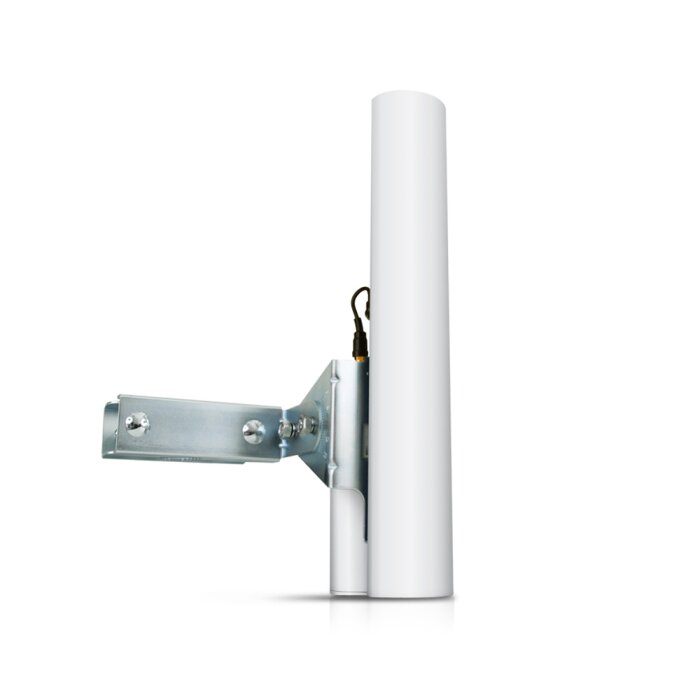

Mit der Ubiquiti airMAX AM-5G17-90 hebst du dein Netzwerk auf das nächste Level. Diese Sektorantenne wurde entwickelt, um dir die Leistung und Zuverlässigkeit zu bieten, die sonst nur bei Basisstationen großer Mobilfunkanbieter zu finden ist. Der hohe Antennengewinn von bis zu 17.1 dBi und das präzise geformte 90°-Strahlungsmuster ermöglichen dir den Aufbau von leistungsstarken Punkt-zu-Multipunkt (PtMP) Verbindungen. Versorge ganze Areale, ländliche Gebiete oder Event-Locations zuverlässig mit High-Speed-Internet.
Nahtlose Integration: Plug-and-Play mit Rocket M5 & Prism
Vergiss komplizierte Montagen. Die AM-5G17-90 verfügt über eine integrierte Halterung, in die du deine Ubiquiti Rocket M5 oder Rocket Prism 5AC Funkeinheit einfach einklicken kannst – ganz ohne Werkzeug. Die mitgelieferten, wetterfesten RP-SMA-Jumper-Kabel verbinden beide Geräte zu einer perfekt abgestimmten, leistungsstarken Einheit. Das spart nicht nur Zeit bei der Installation, sondern sorgt auch für optimale Signalqualität ohne Verluste.
Maximale Signalintegrität in anspruchsvollen Umgebungen
In Gebieten mit vielen Funknetzen ist die Signalqualität entscheidend. Dank der fortschrittlichen Dual-Polarisations-Technologie (2x2 MIMO) und einer exzellenten Kreuzpolarisations-Isolation von mindestens 22 dB minimiert die Antenne Störeinflüsse von benachbarten Sendern. Das Ergebnis ist eine saubere, stabile Verbindung mit höherem Datendurchsatz und weniger Verbindungsabbrüchen – ein entscheidender Vorteil für professionelle Anwendungen wie Videoüberwachung oder WISP-Dienste.
Stärken & Hinweise auf einen Blick
- Pro: Nahtlose Plug-and-Play-Integration mit Ubiquiti Rocket-Funkeinheiten reduziert die Installationszeit erheblich.
- Pro: Exzellente Störfestigkeit durch hohe Kreuzpolarisations-Isolation sorgt für eine saubere und stabile Signalübertragung.
- Pro: Carrier-Class Performance mit hohem Gewinn (17.1 dBi) für PtMP-Netzwerke mit großer Reichweite und hohem Durchsatz.
- Pro: Extrem robustes und wetterfestes Design für den langlebigen Außeneinsatz bei Windgeschwindigkeiten bis 200 km/h.
- Hinweis: Benötigt zwingend eine separate, kompatible Ubiquiti Rocket Funkeinheit (z.B. Rocket M5), die nicht im Lieferumfang enthalten ist.
- Hinweis: Der Abstrahlwinkel von 90° ist fix und erfordert eine sorgfältige Planung bei der Ausrichtung der Antenne.
Spezifikationen & Eigenschaften
| Hersteller: | Ubiquiti |
| Modellbezeichnung: | airMAX 5G Sector 17dBi 90° |
| Hersteller-Teilenummer (MPN): | AM-5G17-90 |
| EAN / GTIN: | 0810354020902 |
| Produkttyp: | Sektorantenne (Zubehör) |
| Anwendungsbereich: | Outdoor (Außeneinsatz) |
| Frequenzbereich: | 4.90 - 5.85 GHz |
| Antennengewinn (Gain): | 16.1 - 17.1 dBi |
| Polarisation: | Dual-Linear (Vertikal & Horizontal) |
| Technologie-Unterstützung: | 2x2 MIMO |
| Abstrahlwinkel (Horizontal, 6dB): | 72° |
| Abstrahlwinkel (Vertikal, 6dB): | 93° |
| Elevation Beamwidth: | 8° |
| Elektrischer Downtilt: | 4° |
| Kreuzpolarisations-Isolation: | 22 dB (Minimum) |
| Maximales VSWR: | 1.5:1 |
| Anschlüsse: | 2x RP-SMA |
| Windlast (Überlebensfähigkeit): | 200 km/h (125 mph) |
| Windlast (Belastung): | 26 N @ 160 km/h |
| ETSI Spezifikation: | EN 302 326 DN2 |
| Gehäusematerial: | Wetterbeständiger Kunststoff |
| Kompatibilität: | Entwickelt für Ubiquiti Rocket M5 und Rocket Prism 5AC |
| Abmessungen (H x B x T): | 367 x 63 x 41 mm |
| Gewicht (inkl. Halterung): | 1.1 kg |
Lieferumfang
| 1 x Ubiquiti airMAX Sektorantenne (AM-5G17-90) |
| 1 x Universal-Masthalterung |
| 1 x Integrierte Rocket-Halterung |
| 2 x Wetterfeste RP-SMA Jumper-Kabel |
Häufig gestellte Fragen (FAQ)
Was ist der Unterschied zwischen der Ubiquiti AM-5G17-90 und der AM-5G16-120?
Der Hauptunterschied liegt im Antennengewinn und im Abstrahlwinkel. Die AM-5G17-90 hat einen höheren Gewinn von bis zu 17.1 dBi und deckt einen engeren Sektor von 90° ab. Die AM-5G16-120 hingegen hat einen etwas geringeren Gewinn (bis 16 dBi), deckt dafür aber einen breiteren Sektor von 120° ab. Die Wahl hängt vom spezifischen Abdeckungsbedarf ab.
Kann ich die AM-5G17-90 Antenne mit einem Router eines anderen Herstellers verwenden?
Nein, das ist nicht vorgesehen. Die Antenne ist mechanisch und technisch speziell für die nahtlose Integration mit Ubiquiti Rocket M- und Rocket Prism-Funkeinheiten konzipiert. Sie verfügt über eine spezielle 'Snap-in'-Halterung und RP-SMA-Anschlüsse, die auf diese Geräte abgestimmt sind.
Was bedeutet '2x2 MIMO' bei dieser Antenne?
2x2 MIMO steht für 'Multiple Input, Multiple Output' mit zwei Sende- und zwei Empfangsströmen. Die dual-polarisierte Antenne kann gleichzeitig Datenströme über die vertikale und horizontale Polarisation senden und empfangen. In Verbindung mit einem MIMO-fähigen Funkgerät wie dem Rocket M5 verdoppelt dies den theoretischen Datendurchsatz und erhöht die Stabilität der Verbindung.
Ist das Montagematerial im Lieferumfang enthalten?
Ja, der komplette Montagesatz ist im Lieferumfang enthalten. Dieser umfasst eine Universal-Masthalterung, die integrierte Rocket-Halterung zur Befestigung der Funkeinheit sowie zwei wetterfeste RP-SMA-Jumper-Kabel zur Verbindung von Antenne und Funkgerät.
Für welche Anwendungsszenarien ist diese Sektorantenne ideal?
Die AM-5G17-90 ist ideal für den Aufbau von Punkt-zu-Multipunkt (PtMP) WLAN-Netzwerken im Außenbereich. Typische Anwender sind Wireless Internet Service Provider (WISPs), die ländliche Gebiete mit Breitband versorgen, sowie Betreiber von Campus-Netzwerken, Videoüberwachungsanlagen oder Event-WLANs, die einen definierten Bereich von 90° abdecken müssen.
Was bedeutet der 'elektrische Downtilt' von 4 Grad?
Der elektrische Downtilt von 4 Grad bedeutet, dass die Hauptstrahlungskeule der Antenne bereits werkseitig um 4 Grad nach unten geneigt ist. Dies hilft, das Signal auf den gewünschten Versorgungsbereich am Boden zu konzentrieren und reduziert gleichzeitig die Abstrahlung in den Himmel, was potenzielle Interferenzen mit weiter entfernten Zellen verringert.
