Deine felsenfeste Verbindung: Schluss mit Wackelkontakten
Vergiss unsichere Bajonettverschlüsse. Der entscheidende Vorteil dieses TNC-Steckers liegt in seiner robusten 7/16-28 UNEF Schraubverriegelung. Einmal festgezogen, sitzt die Verbindung absolut sicher und widersteht selbst starken Vibrationen und mechanischen Belastungen. Das macht ihn zur ersten Wahl für alle Anwendungen, bei denen Zuverlässigkeit an erster Stelle steht – sei es an Fahrzeugantennen, in der Industrie oder bei fest installierten Richtfunkstrecken.
Performance, die ankommt: HF-Eigenschaften der Spitzenklasse
Für eine saubere Signalübertragung ohne Verluste kommt es auf jedes Detail an. Dieser TNC Steckverbinder für RF-240 Antennenkabel wurde genau dafür entwickelt. Der präzise 50-Ohm-Wellenwiderstand, der vergoldete Mittelkontakt für minimale Übergangswiderstände und das hochwertige PTFE-Dielektrikum sorgen für exzellente elektrische Werte. So kannst du sicher sein, dass dein Signal auch bei Frequenzen bis 6 GHz verlustarm und störungsfrei am Ziel ankommt.
Für Profis gemacht: Die richtige Montage ist entscheidend
Ein hochwertiger TNC Crimpstecker für 5.4mm Koaxkabel entfaltet sein volles Potenzial nur bei fachgerechter Montage. Als Crimp-Ausführung erfordert dieser Stecker eine passende Crimpzange. Nur durch das korrekte Vercrimpen der Hülse über dem Schirmgeflecht stellst du eine dauerhaft stabile, zugfeste und elektrisch einwandfreie Verbindung her. Investiere in das richtige Werkzeug – deine Signalqualität wird es dir danken.
Standard-TNC vs. RP-TNC: Kenne den Unterschied!
Achtung, Verwechslungsgefahr! Dieser Steckverbinder ist ein Standard-TNC-Stecker, erkennbar am massiven Stift (Pin) in der Mitte. Er passt nur auf eine Standard-TNC-Buchse mit einem Loch. Sein Gegenstück, der RP-TNC (Reverse Polarity), sieht von außen gleich aus, hat aber eine Buchse im Inneren. Prüfe vor dem Kauf unbedingt den Anschluss deines Gerätes, um Inkompatibilitäten zu vermeiden.
Stärken & Hinweise auf einen Blick
- Pro: Vibrationssichere Schraubverriegelung für bombenfesten Halt.
- Pro: Wetterfester Aufbau, ideal für den Außeneinsatz.
- Pro: Hervorragende HF-Leistung bis 6 GHz für WLAN, LTE und 5G.
- Pro: Hochwertige Materialien (Messing, Gold, PTFE) für Langlebigkeit.
- Hinweis: Zur Montage ist eine passende Crimpzange zwingend erforderlich.
- Hinweis: Das Verschrauben dauert länger als bei einem BNC-Stecker.
Spezifikationen & Eigenschaften
| HAN / MPN: | TNC-P-H155 |
| EAN: | 4251028602004 |
| Produkttyp: | HF-Koaxial-Steckverbinder |
| Steckverbinder-Norm: | TNC (Threaded Neill-Concelman) |
| Geschlecht: | Männlich (Stecker, Plug) |
| Polarität: | Standard-Polarität (kein RP-TNC) |
| Ausrichtung: | Gerade (Straight) |
| Montageart: | Crimp / Crimp |
| Wellenwiderstand / Impedanz: | 50 Ohm |
| Frequenzbereich: | DC bis 6 GHz |
| Betriebsspannung (AC): | bis 500 Vrms |
| VSWR: | ≤ 1.5:1 |
| Verriegelungsmechanismus: | Schraubverriegelung |
| Gewinde: | 7/16-28 UNEF |
| Gehäusematerial: | Messing |
| Gehäuse-Beschichtung: | Nickel / Silber |
| Kontaktmaterial (Innenleiter): | Messing |
| Kontakt-Beschichtung (Innenleiter): | Vergoldet |
| Dielektrikum / Isolierung: | PTFE (Polytetrafluorethylen) |
| Crimphülse Material: | Messing |
| Crimphülse Beschichtung: | Vernickelt |
| Primär kompatible Kabel: | H-155, RF-5, RF-240 |
| Weitere kompatible Kabel: | Hyperflex 5, LMR-240, Aircell 5, CNT-240, SPEEDFOAM 240 HFJ |
| Passend für Kabeldurchmesser: | ca. 5.4 mm |
| Betriebstemperaturbereich: | -40°C bis +125°C |
| Gewicht: | ca. 15 g |
Lieferumfang

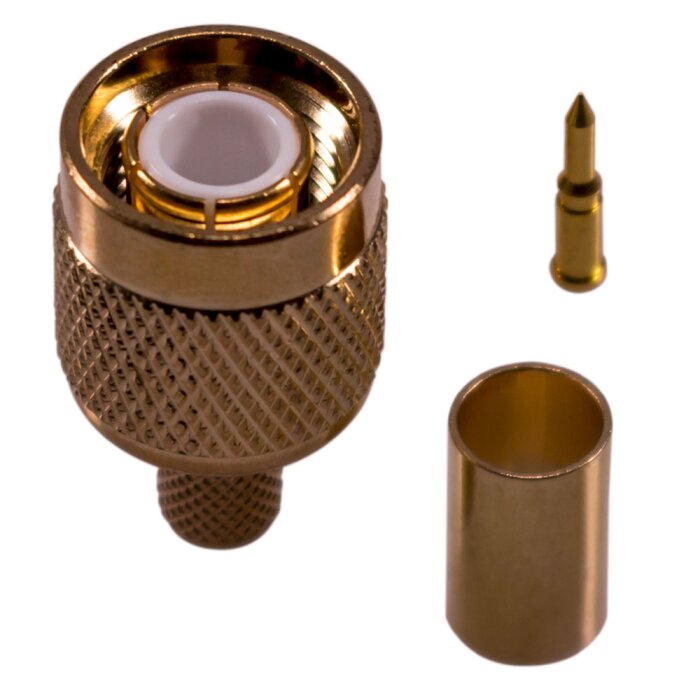

| 1 x TNC Stecker für H-155, RF-5, RF-240 Kabel (TNC-P-H155) |
Häufig gestellte Fragen (FAQ)
Brauchst du Spezialwerkzeug, um diesen TNC-Stecker zu montieren?
Ja, auf jeden Fall! Da es sich um einen Crimp-Stecker handelt, brauchst du eine passende Crimpzange. Nur damit stellst du sicher, dass die Verbindung zwischen deinem Kabel und dem Stecker mechanisch bombenfest und elektrisch perfekt ist. Ohne das richtige Werkzeug wird die Verbindung leider nicht zuverlässig.
Ist der Stecker wasserdicht genug für meine Außenantenne?
Dank seiner robusten Schraubverriegelung bietet der TNC-Stecker dir einen super Schutz gegen Wind und Wetter und ist deutlich robuster als ein BNC-Stecker. Für eine 100%ig wasserdichte Installation im Freien empfehlen wir dir aber, die fertige Verbindung zusätzlich mit selbstverschweißendem Isolierband zu schützen. Sicher ist sicher!
Wo liegt der Unterschied zwischen diesem TNC-Stecker und einem RP-TNC-Stecker?
Super wichtige Frage! Dieser Standard-TNC-Stecker hat einen massiven Pin in der Mitte. Ein RP-TNC-Stecker (Reverse Polarity) sieht zwar von außen identisch aus, hat aber innen eine Buchse statt eines Pins. Check also unbedingt, welchen Anschluss dein Gerät braucht, denn die beiden sind nicht miteinander kompatibel!
Passt der TNC-Stecker auch auf mein dünneres RG58-Kabel?
Leider nein. Dieser Stecker ist ein Spezialist für Kabel mit einem Außendurchmesser von ca. 5,4 mm, wie zum Beispiel H-155 oder RF-240. Für dünnere Kabel wie dein RG58 passt er nicht – die Verbindung wäre wackelig und die Signalqualität würde stark leiden.
Warum ist der Pin in der Mitte vergoldet? Ist das wirklich besser?
Absolut! Die Vergoldung ist ein echtes Qualitätsmerkmal. Gold leitet nicht nur hervorragend, es rostet auch nicht. Das sorgt für einen minimalen Übergangswiderstand und schützt den wichtigsten Kontaktpunkt. Das Ergebnis für dich: eine dauerhaft stabile und verlustfreie Signalübertragung.
Für welche Frequenzen ist dieser TNC-Stecker geeignet?
Mit diesem Stecker bist du bestens für die Zukunft gerüstet. Er funktioniert einwandfrei bis zu 6 GHz. Damit deckst du locker alle gängigen Anwendungen wie WLAN (2,4 & 5 GHz), LTE und sogar 5G ab, vorausgesetzt du nutzt ein passendes Kabel wie das H-155.
