Bombenfeste Verbindungen: Deine TNC-Buchse mit Schraubverschluss
Vergiss wackelige Verbindungen. Der TNC-Standard wurde für anspruchsvolle Anwendungen entwickelt, bei denen es auf absolute Zuverlässigkeit ankommt. Dank der präzisen Schraubverriegelung sitzt diese Buchse bombenfest auf dem Gegenstück. Das macht sie zur ersten Wahl für mobile Installationen, Fahrzeuge oder Anlagen, die Vibrationen ausgesetzt sind. Einmal verschraubt, hält diese Verbindung – egal was kommt.
Maximale Signalintegrität: 50 Ohm Präzision bis 6 GHz
In der Hochfrequenztechnik zählt jedes Detail. Diese TNC-Buchse ist mit einer exakten Impedanz von 50 Ohm konstruiert, um Signalreflexionen (VSWR) zu minimieren und eine saubere Übertragung zu gewährleisten. Ob für WLAN im 2,4- und 5-GHz-Band, für LTE-Anwendungen oder andere Funksysteme bis 6 GHz – dieser Verbinder sorgt dafür, dass die Leistung deiner Antenne auch wirklich am Kabel ankommt, mit minimaler Dämpfung.
Perfekte Passform für H-155, RF-240 und Hyperflex 5 Kabel
Diese Buchse ist der maßgeschneiderte Anschluss für gängige Low-Loss-Koaxialkabel mit einem Außendurchmesser von circa 5,4 mm. Sie ist die ideale TNC Buchse für H-155 Kabel, passt aber ebenso perfekt auf RF-5, LMR-240 oder Hyperflex 5. Die Crimp-Hülse ist exakt auf den Kabeldurchmesser abgestimmt, um eine optimale Zugentlastung und eine elektrisch einwandfreie Verbindung des Schirms zu garantieren.
Professionelle Montage leicht gemacht – mit dem richtigen Werkzeug
Für eine dauerhaft zuverlässige Verbindung ist die richtige Montage entscheidend. Als Crimp-Ausführung benötigt diese Buchse eine passende Koaxial-Crimpzange. Damit wird der Mittelkontakt sowie die äußere Hülse fest und sicher mit dem Kabel verpresst. Das Ergebnis ist eine professionelle Konfektionierung, die sowohl mechanisch als auch elektrisch höchsten Ansprüchen genügt. Eine Investition in das richtige Werkzeug zahlt sich hier durch maximale Performance aus.
Stärken & Hinweise auf einen Blick
- Pro: Die Schraubverriegelung sorgt für eine extrem vibrationssichere und zugfeste Verbindung.
- Pro: Deutlich besser gegen Feuchtigkeit und Staub geschützt als BNC-Stecker, daher gut für den Außeneinsatz geeignet.
- Pro: Garantiert eine verlustarme Signalübertragung bis 6 GHz und höher dank präziser Fertigung.
- Pro: Der definierte 50-Ohm-Wellenwiderstand verhindert Signalreflexionen und sichert die Signalintegrität.
- Hinweis: Für eine fachgerechte Montage ist eine passende Crimpzange zwingend erforderlich.
- Hinweis: Das Verschrauben dauert etwas länger als bei einem Bajonettverschluss (BNC).
Spezifikationen & Eigenschaften
| Hersteller-Artikelnummer (HAN): | TNC-S-H155 |
| EAN: | 4251028602011 |
| Shop-SKU: | ART5272 |
| Produkt-Klassifizierung: | Hochfrequenz-Koaxialsteckverbinder |
| Steckverbinder-Norm: | TNC (Threaded Neill-Concelman) |
| Geschlecht: | Buchse (Female) |
| Polarität: | Standard (Kein RP-TNC) |
| Wellenwiderstand / Impedanz: | 50 Ohm |
| Frequenzbereich: | DC bis 6 GHz |
| Montageart: | Crimp-Ausführung für Kabelmontage |
| Kompatible Kabeltypen: | H-155, RF-5, RF-240, LMR-240, Hyperflex 5 |
| Kompatibler Kabel-Außendurchmesser: | ca. 5,4 mm |
| Kompatibler Kabel-Innenleiter: | ca. 1,4 mm |
| Gehäuse-Material: | Messing |
| Gehäuse-Oberfläche: | Vernickelt |
| Kontakt-Material (Innenleiter): | Messing |
| Kontakt-Oberfläche (Innenleiter): | Vergoldet |
| Dielektrikum / Isolator: | PTFE (Polytetrafluorethylen) |
| Verriegelungsmechanismus: | Schraubverriegelung |
| Dämpfung (Insertion Loss): | Sehr gering (typ. < 0.25 dB) |
| Betriebstemperaturbereich: | -40°C bis +85°C (typisch) |
| Spannungsfestigkeit: | bis 1.000 Vrms |
| Gewicht (geschätzt): | ca. 10 - 15 g |
Lieferumfang

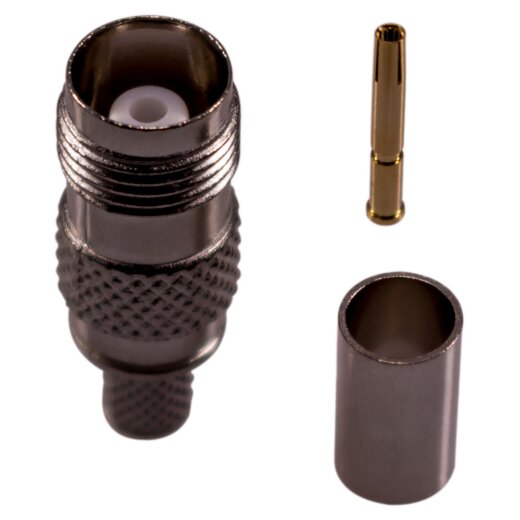

| 1 x TNC Buchse für H-155, RF-5, RF-240 Kabel (TNC-S-H155) |
Häufig gestellte Fragen (FAQ)
Brauche ich für die Montage dieser TNC-Buchse ein spezielles Werkzeug?
Ja, unbedingt. Da es sich um eine Crimp-Buchse handelt, benötigst du eine passende Crimpzange für Koaxialkabel. Nur so stellst du sicher, dass die Verbindung mechanisch fest und elektrisch einwandfrei ist, um Signalverluste zu vermeiden.
Ist diese TNC-Buchse wetterfest und kann ich sie draußen verwenden?
Absolut! TNC-Verbinder sind durch ihre Schraubverriegelung super gegen Wind und Wetter geschützt. Für eine dauerhafte Installation im Freien empfehlen wir dir aber, die Verbindung zusätzlich mit selbstvulkanisierendem Dichtungsband zu umwickeln. Sicher ist sicher!
Was ist der Unterschied zwischen dieser TNC-Buchse und einer RP-TNC-Buchse?
Gute Frage! Der Teufel steckt im Detail, genauer gesagt in der 'Polarität'. Diese Standard-TNC-Buchse hat innen ein kleines Loch für den Pin des Steckers. Eine RP-TNC-Buchse (Reverse Polarity) hat es genau andersherum: Sie besitzt selbst den Pin in der Mitte. Schau also am besten genau nach, welchen Anschluss dein Gerät hat, damit alles passt!
Passt diese Buchse auch auf mein dünneres RG58-Kabel?
Leider nein. Diese Buchse ist ein Spezialist für Kabel mit einem Durchmesser von ca. 5,4 mm, wie H-155 oder RF-240. Bei einem dünneren Kabel würde die Crimp-Hülse nicht fest genug sitzen und du hättest keine sichere Verbindung. Wähle am besten immer den passenden Stecker für dein Kabel.
Für welche Frequenzen ist diese TNC-Buchse geeignet?
Da bist du bestens aufgestellt! Du kannst diese Buchse locker für alle gängigen Anwendungen wie WLAN (2,4 GHz & 5 GHz) oder LTE nutzen. Sie ist für Frequenzen bis mindestens 6 GHz ausgelegt und sorgt für eine super verlustarme Signalübertragung.
Ist der Innenkontakt vergoldet und was bringt mir das?
Ja, na klar! Der Innenleiter ist vergoldet, und das ist ein echtes Qualitätsmerkmal. Die Goldbeschichtung schützt vor Korrosion und garantiert dir auch nach häufigem Umstecken einen minimalen Übergangswiderstand. Das Ergebnis für dich: die bestmögliche Signalqualität.
