Bombenfester Halt: Die Schraubverriegelung für deine HF-Anwendungen
Vergiss wackelige Verbindungen. Diese RP-TNC Buchse setzt auf eine massive Schraubverriegelung. Im Gegensatz zu einfachen Steck- oder Bajonettverschlüssen bietet dieses System eine überragende mechanische Stabilität. Das macht sie zur ersten Wahl für alle Einsatzorte, an denen es auf absolute Zuverlässigkeit ankommt – sei es in Fahrzeugen mit starken Vibrationen, in rauen Industrieumgebungen oder an Antennenmasten, die Wind und Wetter ausgesetzt sind. Einmal festgezogen, hält diese Verbindung garantiert.
Maximale Signalintegrität: Verlustfreie Übertragung bis 11 GHz
Bei Hochfrequenzanwendungen zählt jedes Dezibel. Diese Buchse ist mit einer Impedanz von 50 Ohm exakt auf die Anforderungen moderner Funksysteme ausgelegt. Die hochwertige Konstruktion mit vergoldeten Kontakten gewährleistet eine verlustarme Signalübertragung über einen breiten Frequenzbereich bis zu 11 GHz. So stellst du sicher, dass die volle Leistung deiner Antenne auch wirklich dort ankommt, wo sie gebraucht wird – ein entscheidender Faktor für performante WLAN-Anwendungen und stabile Funkstrecken.
Schutz vor Fehlverbindung: Das clevere Reverse-Polarity-Prinzip
Das "RP" im Namen steht für "Reverse Polarity" und ist ein cleveres Schutzmerkmal. Während eine Standard-TNC-Buchse einen weiblichen Innenleiter (ein Loch) hat, besitzt diese RP-TNC-Buchse einen männlichen Pin. Das verhindert, dass du sie versehentlich mit einem Standard-TNC-Stecker verbinden kannst. Dieser eingebaute Verwechslungsschutz ist in vielen WLAN-Systemen vorgeschrieben und schützt deine empfindlichen Geräte vor möglichen Schäden durch inkompatible Komponenten.
Präzision in deiner Hand: Antennenkabel selbst konfektionieren
Mit dieser Crimp-Buchse hast du die volle Kontrolle. Statt auf fertige Kabel mit Standardlängen angewiesen zu sein, kannst du deine Antennenkabel mit RP-TNC Buchse selbst konfektionieren – und zwar exakt auf den Zentimeter genau. Das sieht nicht nur professioneller aus, sondern vermeidet auch unnötige Kabelreserven, die das Signal durch zusätzliche Dämpfung schwächen können. Alles, was du brauchst, ist eine passende Crimpzange, und schon kannst du deine Verbindungen in Profi-Qualität herstellen.
Stärken & Hinweise auf einen Blick
- Pro: Extrem vibrationssichere Verbindung durch Schraubverriegelung.
- Pro: Hohe Signalintegrität für HF-Anwendungen bis 11 GHz.
- Pro: Verwechslungsschutz durch Reverse-Polarity-Design schützt deine Geräte.
- Pro: Ermöglicht die flexible Konfektionierung von Kabeln auf Maß.
- Hinweis: Für die Montage ist eine passende Crimpzange zwingend erforderlich.
- Hinweis: Nicht mit Standard-TNC-Steckern kompatibel – Polarität der Gegenstelle prüfen!
Spezifikationen & Eigenschaften
| Produkttyp: | Koaxial-Steckverbinder |
| Steckertyp: | RP-TNC (Reverse Polarity Threaded Neill-Concelman) |
| Ausführung (Gender): | Buchse (Female) |
| Polarität: | Reverse Polarity (RP) |
| Besonderheit Polarität: | Innenleiter als Stift (männlich), Gehäuse mit Außengewinde (weiblich) |
| Impedanz (Wellenwiderstand): | 50 Ohm |
| Montageart: | Crimp-Ausführung |
| Kompatible Kabeltypen: | H-155, RF-5, RF-240, LMR-240, CLF 240 |
| Kompatibler Kabel-Außendurchmesser: | ca. 5,4 mm |
| Kompatibler Innenleiter-Durchmesser: | max. 1,4 mm |
| Frequenzbereich (typisch): | DC bis 11 GHz |
| Frequenzbereich (empfohlen): | bis ca. 6 GHz für optimale Performance |
| Verbindungssicherung: | Schraubverriegelung (Threaded Coupling) |
| Material Gehäuse: | Messing, vernickelt |
| Material Kontakte: | Berylliumkupfer oder Messing, vergoldet |
| Gewicht (Produkt): | ca. 7 g - 20 g |
| Anwendungsbereiche: | WLAN, Antennentechnik, Basisstationen, industrielle Kommunikation, HF-Anwendungen |
| Hersteller-Artikelnummer (HAN/MPN): | RTNC-S-H155 |
| EAN / GTIN: | 4251028602035 |
Lieferumfang

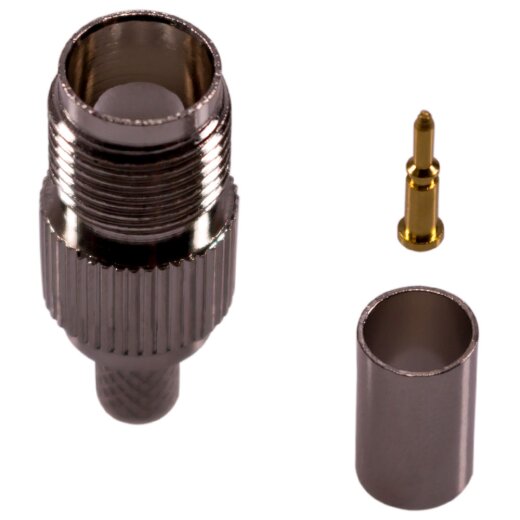

| 1 x RP-TNC Buchse für H-155 / RF-5 / RF-240 Kabel (Crimp) |
Häufig gestellte Fragen (FAQ)
Was bedeutet 'Reverse Polarity' bei dieser RP-TNC Buchse genau?
Stell es dir ganz einfach vor: Normalerweise hat eine Buchse ein Loch und ein Stecker einen Stift. Hier ist es umgekehrt! Deine RP-TNC Buchse hat in der Mitte einen männlichen Pin. Das ist ein cleverer Schutz, damit du sie nicht versehentlich mit Standard-TNC-Steckern verbinden und deine Geräte beschädigen kannst.
Brauche ich spezielles Werkzeug, um die Buchse am Kabel zu befestigen?
Ja, unbedingt! Für eine professionelle und haltbare Verbindung brauchst du eine passende Crimpzange. Nur so kannst du die Buchse sicher auf dein Koaxialkabel crimpen und eine optimale Signalqualität garantieren. Eine Montage ohne das richtige Werkzeug führt leider zu schlechten Ergebnissen.
Kann ich deine RP-TNC Buchse auch draußen im Freien verwenden?
Absolut! TNC-Verbinder sind durch ihre robuste Schraubverriegelung von Haus aus sehr widerstandsfähig und wetterfest. Für den ultimativen Schutz vor Nässe empfehlen wir dir aber, die fertige Verbindung zusätzlich mit selbstverschweißendem Isolierband zu umwickeln. So ist sie dauerhaft sicher.
Was ist der Vorteil dieser TNC-Buchse gegenüber einem kleineren SMA-Stecker?
Der größte Vorteil ist die pure Stabilität. TNC-Verbinder sind größer und mechanisch viel robuster als die filigranen SMA-Stecker. Die feste Schraubverbindung ist extrem vibrationssicher. Wenn du also eine bombenfeste und langlebige Verbindung für deine Antenne brauchst, ist diese Buchse die perfekte Wahl für dich.
Ist diese Buchse mit meinem H-155 oder RF-240 Kabel kompatibel?
Ja, zu 100%! Diese RP-TNC Buchse ist exakt für Koaxialkabel wie das H-155, RF-240, LMR-240 oder ähnliche Typen mit einem Außendurchmesser von ca. 5,4 mm entwickelt worden. Sowohl der Innenpin als auch die Crimphülse sind perfekt auf diese Kabelmaße abgestimmt, damit du eine ideale Verbindung herstellen kannst.
Wie stelle ich sicher, dass diese Buchse die richtige Polarität für mein Gerät hat?
Ganz einfach: Schau dir den Anschluss an deinem Gerät, zum Beispiel deinem WLAN-Router, genau an. Siehst du dort in der Mitte einen Pin, ist diese RP-TNC Buchse genau die richtige für dich. Hat dein Gerät hingegen ein Loch, brauchst du einen RP-TNC Stecker.
