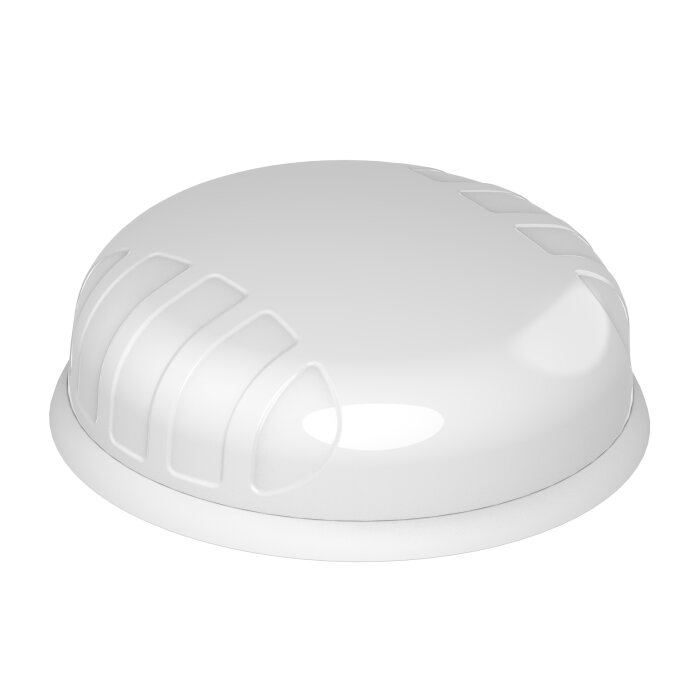

Poynting PUCK-5 White: Maximale Leistung, dezente Optik
Die weiße PUCK-5 (V2) ist der Industriestandard für kompakte Multifunktionsantennen. Sie bündelt fünf leistungsstarke Antennensysteme in einem Gehäuse, das kaum größer ist als ein Eishockey-Puck. Die weiße Farbe wurde speziell gewählt, um sich harmonisch in helle Umgebungen einzufügen – sei es auf dem Dach eines Wohnmobils, an der Reling einer Yacht oder an der Fassade eines modernen Bürogebäudes.
Fokus: Mobilität (Camper & Marine)
Für Reisende zu Land und zu Wasser ist die PUCK-5 die ideale "All-in-One"-Lösung.
* Wohnmobile & Vans: Auf weißen GFK-Dächern oder Kastenwagen fällt diese Antenne kaum auf. Mit nur 36mm Höhe passt sie unter fast jede Dachluke oder Solaranlage. Ein wichtiger Vorteil von Weiß: Die Antenne heizt sich in der prallen Sonne weniger auf als dunkle Modelle, was die Elektronik schont.
* Boote & Yachten: Die Antenne ist nach IP69K wasserdicht und gegen Salznebel (MIL-STD 810G) getestet. Sie liefert im Hafen schnelles WLAN, auf See Mobilfunkempfang (soweit verfügbar) und Positionsdaten für den Plotter – alles aus einer Dose.
Fokus: Industrie 4.0 und IoT
Auch in der Infrastruktur ist die weiße PUCK-5 unverzichtbar.
* Smart Building & Healthcare: In Krankenhäusern, Laboren oder sauberen Produktionsumgebungen wirkt eine weiße Antenne hygienischer und professioneller als schwarze Industrietechnik. Sie bindet mobile medizinische Geräte per WLAN und 5G ans Netzwerk an.
* Smart City: An weißen Laternenmasten oder hellen Gebäudefassaden montiert, stört sie das Stadtbild nicht. Sie eignet sich hervorragend für Gateways, die Umweltdaten sammeln oder Verkehrsanlagen steuern.
* Kühlketten-Überwachung: Dank des weiten Temperaturbereichs (-40°C bis +80°C) arbeitet sie zuverlässig an Kühlcontainern oder in lebensmittelverarbeitenden Betrieben.
Maximale Montage-Vielfalt
Egal wo du die Antenne anbringen willst, Poynting liefert das passende Zubehör direkt mit:
1. Gewindestutzen (Spigot): Die Profi-Lösung. Ein Loch bohren, Antenne durchstecken, verschrauben. Wasserdicht und diebstahlsicher.
2. Klebepad (3M VHB): Der Favorit für GFK-Dächer bei Wohnmobilen oder Yachten, wo nicht gebohrt werden soll.
3. Magnet-Basis: Für den flexiblen Einsatz auf Stahldächern oder Schaltschränken.
4. Wandhalterung: Für die feste Installation an Gebäuden oder Kabinen.
5. Masthalterung: Inklusive Schellen zur Befestigung an Relings, Rohren oder Auslegern.
Technische Daten
| Hersteller / Modell: | Poynting / A-PUCK-0005-V2-01-W (White) |
| Typ: | 5-in-1 Kombiantenne (SISO / MIMO) |
| Mobilfunk (2x2 MIMO LTE / 5G) | |
| Frequenzbänder: | 617 – 960 MHz (Low Band) 1710 – 2700 MHz (Mid Band) 3400 – 4200 MHz (High Band / 5G) |
| Gewinn (Peak Gain): | -1 dBi @ 617-960 MHz 6.0 dBi @ 1710-2700 MHz 6.0 dBi @ 3400-4200 MHz |
| VSWR: | < 2.5:1 (über 85% des Bandes) |
| Polarisation: | Linear Vertikal |
| Eingangsimpedanz: | 50 Ohm (Nominal) |
| WLAN (2x2 MIMO Dual-Band) | |
| Frequenzbänder: | 2400 – 2500 MHz 5000 – 5800 MHz |
| Gewinn (Peak Gain): | 3.5 dBi @ 2.4 GHz 7.5 dBi @ 5.0 - 5.8 GHz |
| VSWR: | < 2.5:1 |
| Polarisation: | Linear Vertikal |
| GPS / GNSS (Aktiv) | |
| Frequenz: | 1575.42 MHz / 1600 MHz |
| Verstärkung (LNA Gain): | 21 dBi (± 2dB) |
| Spannungsversorgung: | 2.7 - 3.3 V DC (max. 12mA) |
| Rauschmaß (Noise Figure): | < 1.5 dB |
| Verkabelung & Anschlüsse | |
| Kabeltyp: | RTK-031 (Low Loss Koaxialkabel) |
| Kabellänge: | 2 Meter (fest am Gehäuse) |
| Kabeldämpfung: | 0.35 dB/m @ 900 MHz 0.53 dB/m @ 2000 MHz 0.60 dB/m @ 2500 MHz |
| Anschlüsse: | Mobilfunk: 2x SMA Stecker (Male) WLAN: 2x RP-SMA Stecker (Male) GPS: 1x SMA Stecker (Male) |
| Umwelt & Mechanik | |
| Material: | PC+ABS (Halogenfrei, UV-Stabil) |
| Farbe: | Weiß |
| Schutzklassen: | IP69K (Hochdruck/Dampfstrahl) IK10 (Vandalismus/Schlagfest) |
| Temperaturbereich: | -40°C bis +80°C |
| Windbeständigkeit: | Bis 220 km/h |
| Zertifizierungen: | E-Mark (Automotive), EN 50155 (Bahn), UL 94-HB (Feuerfest), MIL-STD 810G (Salznebel) |
| Maße: | Ø 99.3 mm x 36 mm |
| Gewicht: | 0.526 kg |
Lieferumfang
| 1 x Poynting PUCK-5 Antenne (Weiß) mit 5 Kabelsträngen (2m) |
| 1 x Gewindestutzen (Spigot) & Mutter (Klemmbereich bis 60mm) |
| 1 x Magnet-Basis (Starkhaftend) |
| 1 x Klebepad (3M VHB Industriekleber) |
| 1 x Wand-/Masthalterung |
| 1 x Installationsanleitung |
