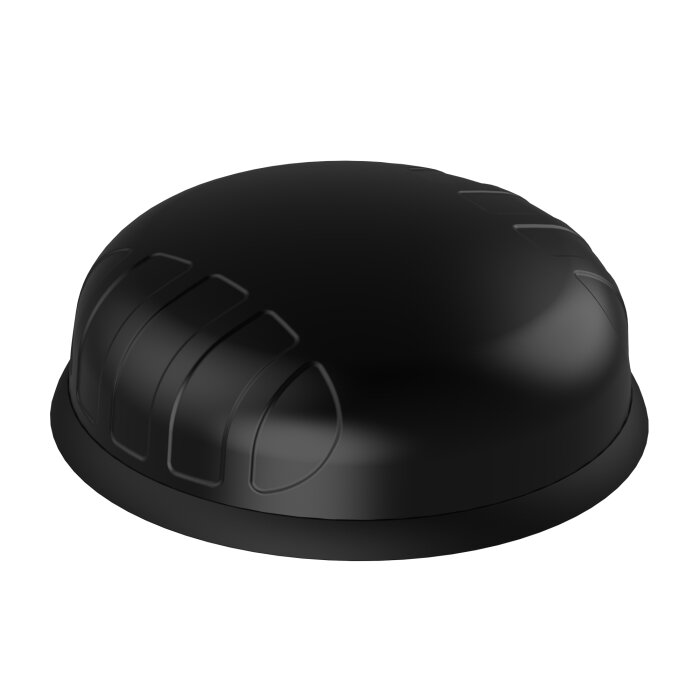

Poynting PUCK-5 Black: Der unauffällige Alleskönner
Die schwarze PUCK-5 ist die Antwort auf die Frage: "Wie bekomme ich maximalen Empfang, ohne die Optik meines Fahrzeugs oder meiner Maschine zu stören?" Sie bündelt fünf leistungsstarke Antennen in einem Gehäuse, das kaum größer ist als ein Eishockey-Puck. Schmutz, Öl oder Bremsstaub fallen auf der schwarzen Oberfläche kaum auf, und auf dunklen Fahrzeugdächern wird die Antenne fast unsichtbar.
Fokus: Camper, Vanlife & Offroad
Im Camping-Bereich zählt jeder Zentimeter Höhe.
* Stealth Camping: Auf einem schwarzen Kastenwagen oder einem Offroader mit Dachträger integriert sich die PUCK-5 nahtlos. Sie wirkt nicht wie eine typische "Camping-Antenne", sondern eher wie ein serienmäßiger Fahrzeugsensor.
* Platzsparend: Mit nur 36mm Höhe passt sie oft noch unter montierte Solarpanele oder Dachplattformen, wo Stabantennen keinen Platz hätten.
* Robustheit: Äste, Hagel oder die Bürsten der Waschanlage können dem massiven Gehäuse (IK10 stoßfest) nichts anhaben. Dank E-Mark Zulassung gibt es keine Probleme beim TÜV oder bei Fahrzeugkontrollen.
Fokus: Industrie 4.0 und IoT
Auch abseits der Straße ist die PUCK-5 eine Macht.
* Maschinen & Schaltschränke: In der Industrie müssen Daten oft aus abgeschirmten Metallgehäusen herausgesendet werden. Die PUCK-5 wird einfach außen montiert (magnetisch oder verschraubt). Sie liefert LTE/5G für die Fernwartung und WLAN, damit Techniker vor Ort kabellos auf die Steuerung zugreifen können.
* Smart City: Ob Parkscheinautomat oder digitale Werbetafel – die Antenne widersteht Vandalismus und liefert dank GPS exakte Standortdaten bei Diebstahlversuchen.
* Robotik (AGV): Fahrerlose Transportsysteme in dunklen Lagerhallen profitieren von der robusten Bauweise und der zuverlässigen WLAN-Abdeckung für die Steuerung.
Maximale Montage-Vielfalt
Das Geniale an der PUCK-Serie ist das Zubehör. Du musst nichts extra kaufen, Poynting liefert alles mit:
1. Gewindestutzen (Spigot): Die sicherste Montage für Fahrzeuge. Durch ein Loch im Dach geschraubt, absolut wasserdicht und diebstahlsicher.
2. Klebepad (3M VHB): Perfekt für GFK-Dächer von Wohnmobilen oder wenn Leasing-Fahrzeuge nicht angebohrt werden dürfen.

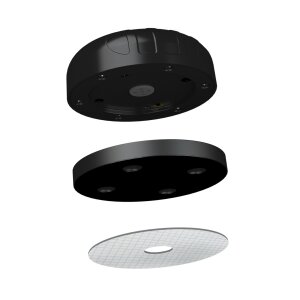

3. Magnet-Basis: Ideal für den schnellen Einsatz auf Stahlschränken oder Containern.
4. Wandhalterung: Für die feste Installation an Gebäuden.
5. Masthalterung: Mit Schellen zur Befestigung an Rohren oder Auslegern.
Technische Daten
| Hersteller / Modell: | Poynting / A-PUCK-0005-V2-01 (Black) |
| Typ: | 5-in-1 Kombiantenne (SISO / MIMO) |
| Mobilfunk (2x2 MIMO LTE / 5G) | |
| Frequenzbänder: | 617 – 960 MHz (Low Band) 1710 – 2700 MHz (Mid Band) 3400 – 4200 MHz (High Band / 5G) |
| Gewinn (Peak Gain): | -1 dBi @ 617-960 MHz 6.0 dBi @ 1710-2700 MHz 6.0 dBi @ 3400-4200 MHz |
| VSWR: | < 2.5:1 (über 85% des Bandes) |
| Polarisation: | Linear Vertikal |
| Eingangsimpedanz: | 50 Ohm (Nominal) |
| WLAN (2x2 MIMO Dual-Band) | |
| Frequenzbänder: | 2400 – 2500 MHz 5000 – 5800 MHz |
| Gewinn (Peak Gain): | 3.5 dBi @ 2.4 GHz 7.5 dBi @ 5.0 - 5.8 GHz |
| VSWR: | < 2.5:1 |
| Polarisation: | Linear Vertikal |
| GPS / GNSS (Aktiv) | |
| Frequenz: | 1575.42 MHz / 1600 MHz |
| Verstärkung (LNA Gain): | 21 dBi (± 2dB) |
| Spannungsversorgung: | 2.7 - 3.3 V DC (max. 12mA) |
| Rauschmaß (Noise Figure): | < 1.5 dB |
| Verkabelung & Anschlüsse | |
| Kabeltyp: | RTK-031 (Low Loss Koaxialkabel) |
| Kabellänge: | 2 Meter (fest am Gehäuse) |
| Kabeldämpfung: | 0.35 dB/m @ 900 MHz 0.53 dB/m @ 2000 MHz 0.60 dB/m @ 2500 MHz |
| Anschlüsse: | Mobilfunk: 2x SMA Stecker (Male) WLAN: 2x RP-SMA Stecker (Male) GPS: 1x SMA Stecker (Male) |
| Umwelt & Mechanik | |
| Material: | PC+ABS (Halogenfrei, UV-Stabil) |
| Farbe: | Schwarz |
| Schutzklassen: | IP69K (Hochdruck/Dampfstrahl) IK10 (Vandalismus/Schlagfest) |
| Temperaturbereich: | -40°C bis +80°C |
| Windbeständigkeit: | Bis 220 km/h |
| Zertifizierungen: | E-Mark (Automotive), EN 50155 (Bahn), UL 94-HB (Feuerfest), MIL-STD 810G (Salznebel) |
| Maße: | Ø 99.3 mm x 36 mm |
| Gewicht: | 0.526 kg |
Lieferumfang
| 1 x Poynting PUCK-5 Antenne (Schwarz) mit 5 Kabelsträngen (2m) |
| 1 x Gewindestutzen (Spigot) & Mutter (Klemmbereich bis 60mm) |
| 1 x Magnet-Basis (Starkhaftend) |
| 1 x Klebepad (3M VHB Industriekleber) |
| 1 x Wand-/Masthalterung |
| 1 x Installationsanleitung |
