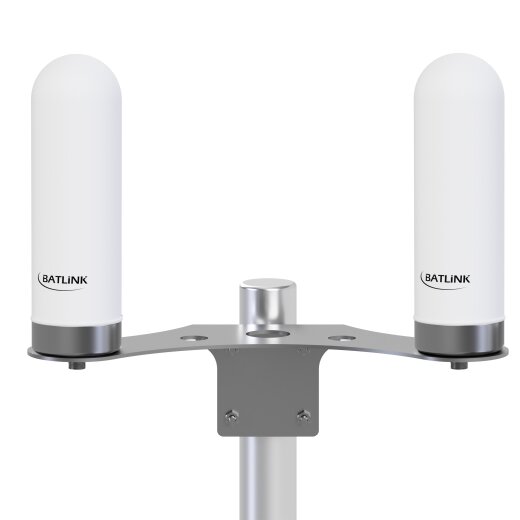

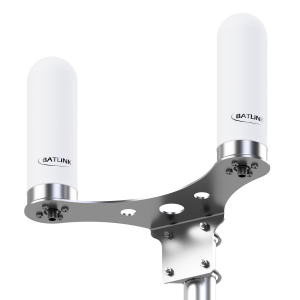

Die Multiband Rundstrahlantenne MAO5GV1 von BATLINK ist für sämtliche in Deutschland und Europa verwendeten LTE und 5G Frequenzbänder ausgelegt. Die Antenne lässt sich daher universal einsetzen und erhöht durch den Leistungsgewinn von bis zu 9dBi zuverlässig die Reichweite, die Signalstärke und die Übertragungsrate Ihrer Datenverbindung. Aufgrund der Rundstrahlcharakteristik der LTE / 5G Antenne muss diese nicht gesondert ausgerichtet werden sondern kann einfach montiert werden. Die BATLINK MAO5GV1 besteht aus zwei einzelnen Antennen, die auf dem mitgelieferten 2x2 MIMO Halter (V4A) montiert werden.
Die BATLINK MAO5GV1 ist durch die solgfältig ausgewählten Materialien auch für den Einsatz in der Schifffahrt geeignet und trotzt jeglichen Witterungsbedingungen. Durch die verwendeten Materialien (V4A und ABS Kunststoff) kann diese LTE / 5G Antenne auch in problemlos in Kontakt mit Salzwasser geraten. Daher eignet sich der Rundstrahler besonders gut zum Einsatz auf Schiffen, Yachten und Booten, kann aber auch ganz klassisch als LTE / 5G Außenantenne eingesetzt werden. Zudem ist die Antenne recht kompakt und hat ein stoßfestes Gehäuse.

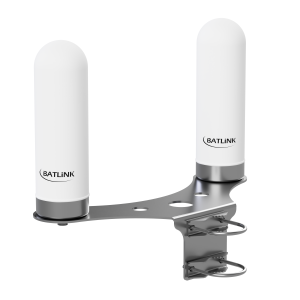

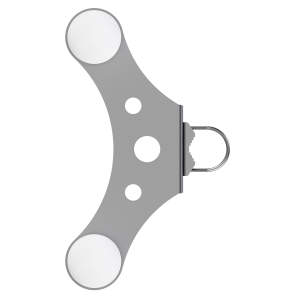

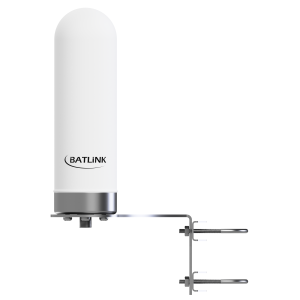

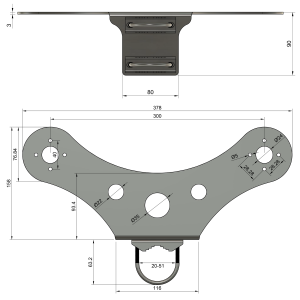

Als Montagezubehör wird ein 2x2 MIMO Halter aus V4A Edelstahl, sowie jeweils eine Rohrschelle aus robustem V4A zur Mastmontage / Anntennenhalterung mitgeliefert. So können Sie selber entscheiden ob die Antennen getrennt oder auf dem MIMO Halter montiert werden. Optional kann auch das ZH4A1 Montagesystem (nicht im Lieferumfang enthalten) verwendet werden um eine volle Kompatiblität zu den TravelConnector Montagesystemen herzustellen, welche eine vielzahl an Montagemöglichkeiten für unterschiedliche Szenarien bieten.
Ein passendes TWIN / Dual Antennenkabel mit N-Stecker (passend zur Antenne) auf SMA Stecker (passend zu nahezu allen LTE und 5G Routern) können Sie optional mitbestellen. Je kürzer das Kabel, desto besser.
Technische Daten:
| Hersteller / Modell: |
BATLINK / MAO5GV1 |
| Typ: |
Rundstrahlantenne |
| Leistungsgewinn: |
6-9dBi |
| Impedanz: |
50 Ohm |
| Frequenzbereich: |
698-960 MHz (GSM, 3G, 4G)
1710 - 2700 MHz (3G, 4G)
3400 - 3700 MHz (5G) |
| VSWR: |
max. 1.5 |
| Signalöffnungswinkel (H): |
360° Horizontal |
| Signalöffnungswinkel (V): |
18-22° Vertikal |
| Anschluss: |
N Buchse |
| Anwendungsgebiet: |
Innen- und Außenbereich (IP66) |
| Betriebstemperatur: |
-40° to 70° C |

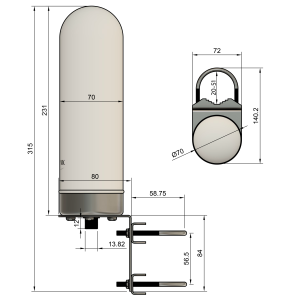

| Abmessungen: |
22.8 x 7.3 x 7.3 cm |
| Material: |
V4A und ABS-Kunststoff |
| Gewicht: |
735g |
| Farbe: |
Weiß |
Technische Daten Antennenkabel (optional):
| Kabeltyp: |
TWIN Antennenkabel |
| Länge: |
Optional |
| Impedanz: |
50 Ohm |
| Dämpfung: |
0,30db/m @ 800MHz
0,46db/m @ 1,8GHz
0,56db/m @ 2,6GHz
0,86db/m @ 5,8GHz |
| Kapazität: |
80.3pf/m |
| Innenleiter: |
1.12mm Kupferdraht |
| Isolation: |
2.95mm PE |
| Außenhülle: |
PVC |
| Außendurchmesser: |
4,95 mm |
| Farbe: |
Schwarz |
| Stecker: |
N Stecker auf SMA Stecker |

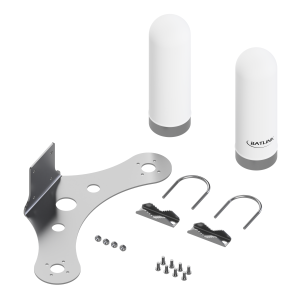

Lieferumfang:
| 2 x BATLINK MAO5GV1 LTE / 5G Antenne |
| 1 x 2x2 MIMO Halter aus V4A zur Mastmontage |
| 2 x Montagezubehör aus V4A zur Mastmontage |
| Optional: Antennenkabel |
