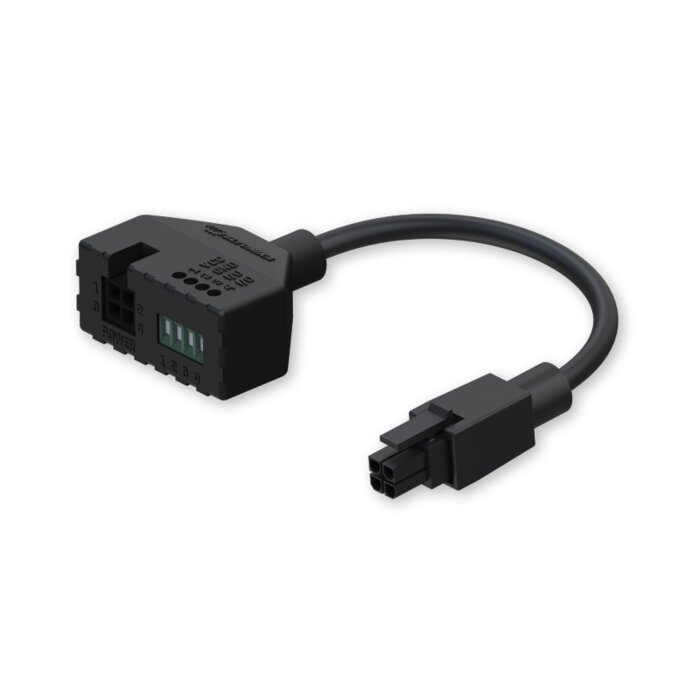

Entfessle das volle Potenzial: Der PR5MEC21 I/O Adapter
Viele Teltonika Router und Gateways sind wahre Kraftpakete, deren volle Fähigkeiten oft ungenutzt bleiben. Der Teltonika PR5MEC21 ist der entscheidende Baustein, um genau das zu ändern. Er ist mehr als nur ein Stromkabel – er ist das Tor zur Interaktion mit der Außenwelt. Indem er die Stromversorgung durchschleift und gleichzeitig die I/O-Pins auf eine leicht zugängliche Schraubklemme legt, ermöglicht er dir, die Steuerungs- und Überwachungsfunktionen deines Geräts voll auszuschöpfen. Ohne diesen Adapter bleiben die digitalen Ports unzugänglich und dein Gerät auf reine Netzwerkaufgaben beschränkt.
Robuste Verbindung für industrielle IoT-Anwendungen
In industriellen Umgebungen, in Fahrzeugen oder in Schaltschränken sind stabile Verbindungen das A und O. Der PR5MEC21 setzt hier auf eine bewährte 4-Wege-Schraubklemmenleiste. Diese sorgt für eine mechanisch feste und elektrisch zuverlässige Verbindung, die auch Vibrationen und Erschütterungen standhält. Vergiss wackelige Steckverbindungen – mit diesem Adapter kannst du sicher sein, dass deine Sensordaten präzise erfasst und deine Schaltbefehle zuverlässig ausgeführt werden. So kannst du endlich die digitalen Eingänge nutzen, um Zustände zu überwachen oder externe Geräte zu steuern.
Einfache Installation: Plug-and-Play für deinen Teltonika Router
Die Inbetriebnahme des PR5MEC21 ist denkbar einfach und erfordert kein technisches Spezialwissen. Der Adapter wird einfach zwischen dein vorhandenes 4-Pin-Netzteil und den Stromanschluss deines Teltonika-Routers gesteckt. Die Kabel deiner externen Sensoren oder Aktoren werden dann in die Schraubklemmen eingeführt und mit einem kleinen Schlitzschraubendreher fixiert. Kein Löten, kein Crimpen, keine komplizierte Konfektionierung. Diese unkomplizierte Handhabung spart wertvolle Zeit bei der Installation und Wartung deiner Systeme.
Kompatibilität und Pinbelegung des PR5MEC21 im Detail
Dieser Teltonika I/O Adapter wurde für eine breite Palette von Geräten aus dem Teltonika Portfolio entwickelt. Offiziell bestätigt ist die Kompatibilität mit Modellen wie dem RUT300, RUTX08, RUTX10 sowie den Switches TSW100 und TSW110. Generell passt er an alle Geräte mit dem 4-Pin Stromanschluss. Die Pinbelegung ist klar definiert und einfach umzusetzen: Pin 1 für die positive Stromversorgung (+), Pin 2 für die Masse (-), während Pin 3 und Pin 4 für deine konfigurierbaren digitalen Ein- oder Ausgänge reserviert sind. Ein kleines, aber mächtiges Stück Verkabelung für deine anspruchsvollsten Projekte.
Stärken & Hinweise auf einen Blick
- Pro: Erschließt den vollen I/O-Funktionsumfang vieler Teltonika-Geräte.
- Pro: Sehr robuste und vibrationssichere Schraubklemmenverbindung.
- Pro: Schnelle und einfache Plug-and-Play-Installation ohne Lötarbeiten.
- Pro: Extrem leicht und kompakt, ideal für enge Einbauräume.
- Hinweis: Stellt als zusätzliches Bauteil eine (geringe) potentielle Fehlerquelle dar und verursacht Zusatzkosten.
- Hinweis: Die feste Kabellänge von 10 cm kann die Flexibilität bei der Installation einschränken.
Spezifikationen & Eigenschaften
| Hersteller: | Teltonika |
| Modellbezeichnung: | PR5MEC21 |
| Herstellernummer (MPN): | PR5MEC21 |
| EAN / GTIN: | 4779051840434 |
| Produkttyp: | Stromversorgungs- und I/O-Adapter (Zubehör) |
| Hauptfunktion: | Stromversorgung durchschleifen und simultanen Zugriff auf digitale Ein-/Ausgänge ermöglichen |
| Anschluss Eingangsseite: | 4-Pin Stecker (3 mm Pitch) & 4-Wege-Schraubklemmenleiste |
| Anschluss Ausgangsseite: | 4-Pin Stecker (3 mm Pitch) zum Endgerät |
| Pinbelegung (Pinout): | Pin 1: Power +, Pin 2: Ground -, Pin 3: Input/Output, Pin 4: Input/Output |
| Kabellänge: | 100 mm (0.1 Meter) |
| Kabelspezifikation: | 4 x 0.20 mm² (entspricht 24 AWG) |
| Unterstützter Leiterquerschnitt (starr/flexibel): | 0.14 - 0.50 mm² (26 - 20 AWG) |
| Unterstützter Leiterquerschnitt (flexibel mit Aderendhülse): | 0.25 - 0.30 mm² (23 - 22 AWG) |
| Abmessungen (Adapter): | 32 mm x 30 mm |
| Gewicht (Netto): | ca. 13 g - 15 g |
| Gewicht (Brutto, inkl. Verpackung): | 0.024 kg |
| Kompatibilität (Auszug): | RUT300, RUTX08, RUTX10, TSW100, TSW110 und weitere Geräte mit 4-Pin Anschluss |
| Betriebstemperatur: | Ausgelegt für den industriellen Bereich (typ. -40 °C bis 75 °C, analog zu den Routern) |
| Zertifizierungen: | RoHS-konform |
| Benötigtes Werkzeug: | Micro-Schlitzschraubendreher |
Lieferumfang
| 1 x Teltonika PR5MEC21 4-Pin Stromadapter mit I/O-Zugang |
Häufig gestellte Fragen (FAQ)
Was genau macht der Teltonika PR5MEC21 Adapter?
Der PR5MEC21 ist ein spezieller Stromadapter für Teltonika-Geräte. Er schleift die Stromversorgung durch und bietet gleichzeitig einen Abgriff in Form einer Schraubklemme, um die digitalen Ein- und Ausgänge (I/O) des angeschlossenen Routers oder Gateways für externe Sensoren oder Schalter nutzbar zu machen.
Benötige ich diesen Adapter für meinen Teltonika Router?
Sie benötigen diesen Adapter nur, wenn Sie externe Geräte an die digitalen Ein- oder Ausgänge Ihres Teltonika-Routers (z.B. einen Sensor zur Überwachung) anschließen möchten. Für die reine Stromversorgung ohne I/O-Nutzung gibt es alternative Stromkabel.
Wie werden die Kabel an den PR5MEC21 angeschlossen?
Die Stromversorgung wird über den 4-Pin-Stecker angeschlossen. Die Kabel für externe Geräte werden direkt in die 4-Wege-Schraubklemmenleiste eingeführt und mit einem kleinen Micro-Schlitzschraubendreher fixiert. Die Pinbelegung ist klar definiert: Pin 1 (+), Pin 2 (-), Pin 3 (I/O), Pin 4 (I/O).
Mit welchen Teltonika-Geräten ist der PR5MEC21 kompatibel?
Er ist mit einer Vielzahl von Teltonika Networks Geräten kompatibel, die über den runden 4-Pin-Stromanschluss verfügen. Offiziell gelistete Beispiele sind der RUT300, RUTX08, RUTX10 sowie die Switches TSW100 und TSW110.
Welche Kabelquerschnitte kann ich an die Schraubklemmen anschließen?
Die Schraubklemmen sind für flexible oder starre Kabel mit einem Querschnitt von 0.14 mm² bis 0.50 mm² (AWG 26-20) ausgelegt. Dies deckt die gängigsten Steuer- und Signalleitungen ab.
Ist der Adapter für den Einsatz im Freien geeignet?
Nein, der Adapter ist als Indoor-Produkt klassifiziert und besitzt keine spezifische IP-Schutzklasse. Er sollte nur in geschützten Umgebungen wie Schaltschränken oder Innenräumen verwendet werden.
