Deine Maßanfertigung: Perfekte Verbindungen für H-155 & Co.

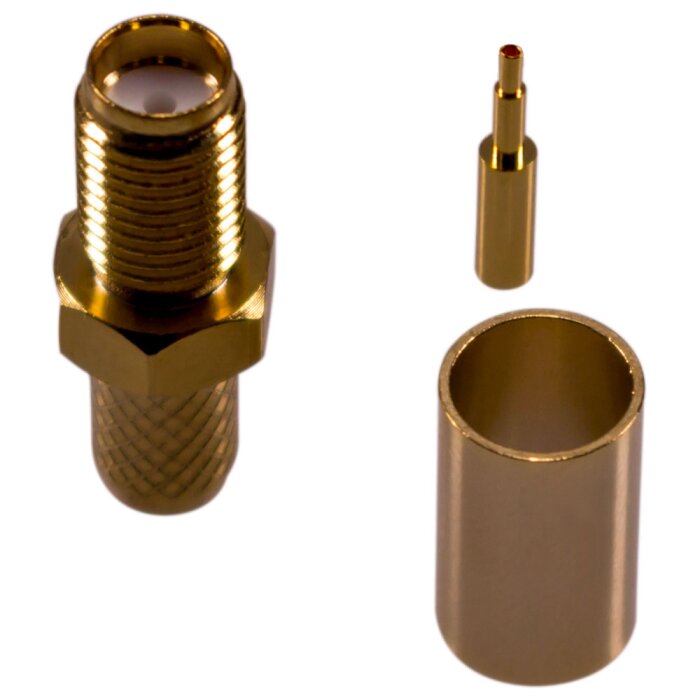

Schluss mit Standardlängen! Mit dieser SMA Buchse nimmst du die Konfektionierung deiner Antennenkabel selbst in die Hand. Egal ob du eine präzise Länge für dein Wohnmobil, eine saubere Installation im Serverschrank oder eine spezielle Verbindung für dein IoT-Projekt benötigst – mit diesem Crimpstecker SMA female für RF-240 und ähnliche Kabel schaffst du professionelle Ergebnisse. Das Krimp-Verfahren ist nicht nur deutlich schneller als Löten, sondern sorgt auch für eine mechanisch extrem belastbare und elektrisch zuverlässige Verbindung.
Profi-Qualität bis ins Detail
Bei Hochfrequenztechnik zählt jedes Detail. Deshalb setzt dieser SMA Verbinder für 5mm Koaxialkabel auf bewährte Komponenten: Ein vergoldeter Innenleiter-Pin minimiert den Übergangswiderstand und schützt vor Korrosion. Das Dielektrikum aus PTFE (Teflon) sorgt für exzellente Isolationseigenschaften auch bei hohen Frequenzen. Das robuste Gehäuse mit dem präzisen ¼-36 Gewinde garantiert nicht nur hunderte von Steckzyklen, sondern auch eine vibrationsfeste Verbindung, die auch unter rauen Bedingungen hält.
Das richtige Werkzeug ist der Schlüssel zum Erfolg
Um das volle Potenzial dieser Buchse auszuschöpfen, ist eine passende Krimpzange unerlässlich. Versuche bitte nicht, die Montage mit einer Kombizange oder ähnlichem Werkzeug durchzuführen. Nur mit den korrekten Presseinsätzen wird der Stecker gleichmäßig und mit dem richtigen Druck auf dem Kabel verpresst. Das Ergebnis ist eine saubere, zugfeste und elektrisch einwandfreie Verbindung. Denk daran: Eine einmal gecrimpte Verbindung ist permanent. Arbeite also sorgfältig – das Ergebnis wird dich überzeugen.
50 Ohm: Der Standard für deine Funk-Anwendungen
Diese Buchse ist mit ihrer 50 Ohm Impedanz perfekt auf die Welt der Funktechnik abgestimmt. Ob WLAN, LTE, 5G oder LoRaWAN – alle Komponenten in deinem System, von der Antenne über das Kabel bis zum Router, müssen denselben Wellenwiderstand haben. Mit diesem SMA-S-H155 Bauteil stellst du sicher, dass keine Fehlanpassungen entstehen, die zu Signalreflexionen und Leistungsverlusten führen. Wichtig: Nutze diesen Stecker niemals für 75-Ohm-Systeme wie Satelliten-TV!
Stärken & Hinweise auf einen Blick
- Pro: Schnelle und prozesssichere Feldmontage ohne Löten.
- Pro: Universell passend für viele populäre 5,4 mm Low-Loss-Kabel.
- Pro: Sorgt für eine verlustarme und mechanisch stabile Verbindung.
- Pro: Langlebig dank hochwertiger Materialien und Schraubmechanismus.
- Hinweis: Eine passende Krimpzange ist für die Montage zwingend erforderlich.
- Hinweis: Montagefehler sind nicht korrigierbar, der Stecker muss dann ersetzt werden.
Spezifikationen & Eigenschaften
| HAN / MPN: | SMA-S-H155 |
| EAN / GTIN: | 4251028602073 |
| Shop-SKU: | ART5278 |
| Produkttyp: | SMA Buchse |
| Klassifizierung: | Koaxial-Steckverbinder (Zubehör) |
| Steckertyp: | SMA (SubMiniature Version A) |
| Geschlecht: | Buchse (Female) |
| Impedanz: | 50 Ohm |
| Montageart: | Krimp-Ausführung (Crimp/Crimp) |
| Kompatible Kabeltypen: | H-155, RF-5, RF-240, Aircell 5, Hyperflex 5, LMR-240, RG-58 |
| Max. Kabel-Außendurchmesser: | 5,4 mm |
| Max. Innenleiter-Durchmesser: | 1,4 mm |
| Frequenzbereich (Standard): | DC bis 18 GHz |
| Empfohlener Einsatzbereich: | bis 6 GHz (mit H-155 Kabel) |
| Material Kontakt-Pin: | Vergoldet |
| Material Gehäuse: | Messing oder Edelstahl (vernickelt/passiviert) |
| Material Dielektrikum: | PTFE (Teflon) |
| Kopplungsmechanismus: | Verschraubung |
| Gewinde: | ¼-36 |
| Steckzyklen (Lebensdauer): | bis zu 500 |
| Gewicht (ca.): | 3 - 6 g |
Lieferumfang
| 1 x SMA Buchse, Krimp-Ausführung für H-155 / RF-240 |
Häufig gestellte Fragen (FAQ)
Brauche ich einen Lötkolben, um diese SMA-Buchse zu montieren?
Nein, gar nicht! Das ist ja das Coole an dieser Buchse: Sie ist eine reine Krimp-Ausführung. Du brauchst also kein Löt-Equipment, sondern nur eine passende Krimpzange, um die Buchse schnell und sicher auf deinem Kabel zu befestigen.
Kann ich diese Buchse auch für mein dünneres RG174 oder dickeres RG213 Kabel verwenden?
Leider nein. Diese Buchse ist ein Spezialist und passt perfekt auf Kabel mit einem Außendurchmesser von rund 5,4 mm, wie zum Beispiel H-155 oder RF-240. Für andere Kabeldurchmesser wie bei deinem RG174 oder RG213 brauchst du eine andere, passgenaue Buchse.
Was hat es mit den 50 Ohm Impedanz auf sich und ist das für mich wichtig?
Absolut! Die 50 Ohm sind der Standard-Wellenwiderstand in der Funktechnik, egal ob WLAN oder Mobilfunk. Damit dein Signal sauber und ohne Verluste ankommt, müssen alle deine Komponenten – von der Antenne über das Kabel bis zu dieser Buchse – 50 Ohm haben. Mit dieser Buchse bist du also goldrichtig für dein Projekt.
Funktioniert diese SMA-Buchse auch mit meinem SAT-Kabel für den Fernseher?
Bitte nicht versuchen! Deine SAT-Anlage arbeitet mit 75 Ohm Impedanz, diese Buchse ist aber für 50-Ohm-Systeme wie WLAN oder Mobilfunk gemacht. Wenn du die beiden mischst, führt das zu massiven Signalstörungen und kann im schlimmsten Fall sogar deine Geräte beschädigen.
Ist die Verbindung wasserdicht, wenn ich die Buchse im Freien nutze?
Die Krimp-Verbindung allein ist nicht wasserdicht. Planst du einen Einsatz im Außenbereich, solltest du die Verbindung unbedingt zusätzlich schützen. Unser Tipp: Wickle sie fest mit selbstvulkanisierendem Dichtungsband ein und ziehe einen Schrumpfschlauch mit Innenkleber darüber. So ist dein Kabel perfekt gegen Feuchtigkeit geschützt.
Woher weiß ich, ob ich eine SMA-Buchse oder einen Stecker brauche?
Ganz einfach: Schau dir dein Gegenstück an! Diese Buchse hier hat ein Außengewinde und ein Loch in der Mitte. Sie passt auf einen Stecker, der ein Innengewinde in der Überwurfmutter und einen kleinen Pin in der Mitte hat. So stellst du sicher, dass alles perfekt zusammenpasst.
