Kompakte Bauweise für maximale Vielseitigkeit

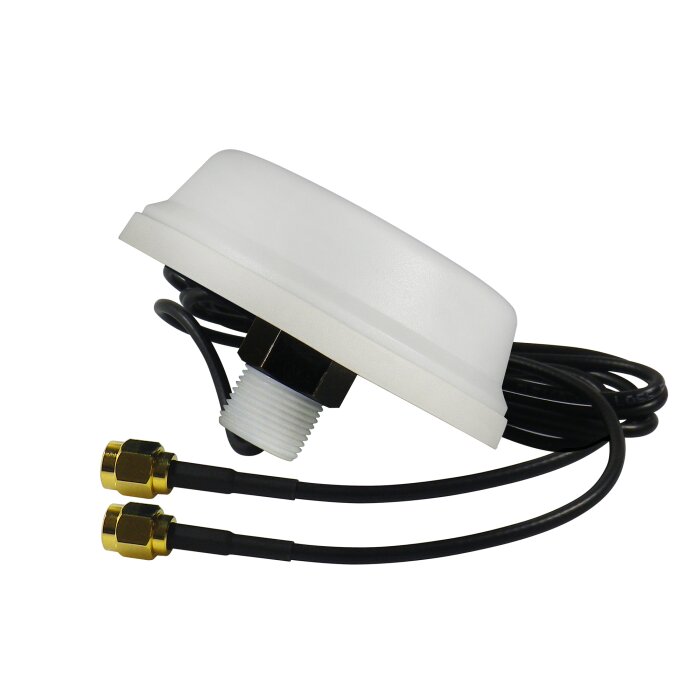

Wo herkömmliche Stabantennen abbrechen oder im Weg stehen, spielt diese 5G / LTE Antenne ihre vollen Stärken aus. Sie wurde speziell für die Festmontage an flachen Oberflächen wie Decken, Maschinengehäusen, Schaltschränken, Automaten oder Fahrzeugdächern entwickelt. Durch die Bauhöhe von gerade einmal 4,5 cm fügt sich die Antenne unauffällig in jede Umgebung ein und bietet Vandalen keine Angriffsfläche.
Zuverlässiger Schutz für In- und Outdoor-Einsätze
Egal ob Staub, Dauerregen oder extreme Temperaturen – diese Mobilfunkantenne trotzt widrigsten Bedingungen. Das Gehäuse aus schlagfestem Kunststoff entspricht der Schutzart IP65 und schützt die interne Elektronik zuverlässig vor Strahlwasser und Staub. An der Unterseite sorgt eine rundum verlaufende Gummilippen-Dichtung dafür, dass beim Anziehen der Kontermutter kein Wasser durch das Montageloch in das Innere deines Gehäuses oder Fahrzeugs eindringt.
Zukunftssicherer Multiband-Empfang mit 2x2 MIMO
Verabschiede dich von Abbrüchen in der Datenübertragung. Durch die Nutzung von 2x2 MIMO nutzt dein Router zwei getrennte Empfangskanäle gleichzeitig. Die Antenne liefert dabei bis zu 4 dBi Leistungsgewinn in den wichtigen High-Bändern. Da sie Frequenzen von 700 MHz bis hoch zu 3800 MHz abdeckt, bist du nicht nur für aktuelles LTE gerüstet, sondern nutzt auch ultraschnelle 5G-Frequenzen (wie das n78 Band) ohne Hardwaretausch.
Durchdachtes Montagekonzept mit Dichtung
Die Installation erfordert lediglich eine Standard-Bohrung. Das 2,5 cm lange Gewinde an der Unterseite wird durch die Öffnung geführt und von innen mit der mitgelieferten Kontermutter verschraubt. Die zwei 30 cm kurzen RG174 Antennenkabel verhindern unnötigen Kabelsalat im Gehäuseinneren. Über die vorgefertigten SMA-Stecker verbindest du die Antenne direkt mit deinem LTE- oder 5G-Router, Gateway oder M2M-Terminal.
Stärken & Hinweise auf einen Blick
- Pro: Extrem kompakte Puck-Bauform schützt effektiv vor mechanischer Beschädigung und Vandalismus.
- Pro: IP65 Schutzklasse mit Gummilippe schützt Gehäuse und Elektronik vor Wasser und Staub.
- Pro: Breites Spektrum (700-3800 MHz) deckt alle LTE- und Sub-6 GHz 5G-Netze ab.
- Pro: Echtes 2x2 MIMO für doppelte Datenströme und höhere Signalstabilität.
- Pro: Hoher Temperaturbereich von -40°C bis +80°C für anspruchsvolle Industrieumgebungen.
- Hinweis: Kabel sind mit 30 cm relativ kurz gehalten – ideal für Schaltschränke, Verlängerung bei Bedarf einplanen.
- Hinweis: Benötigt eine Durchgangsbohrung zur sicheren Gewindebefestigung mit Kontermutter.
Spezifikationen & Eigenschaften
| Hersteller / Modell: | JARFT / GPM45G-02 |
| Antennentyp: | Multiband Puck Antenne / Rundstrahlantenne |
| MIMO-Konfiguration: | 2x2 MIMO (zwei integrierte Antennensysteme) |
| Frequenzbereich 1: | 700 - 960 MHz (LTE 700/800/900, GSM) |
| Frequenzbereich 2: | 1700 - 2700 MHz (LTE 1800/2100/2600, 3G) |
| Frequenzbereich 3: | 3300 - 3800 MHz (5G Sub-6 GHz / Band n77/n78) |
| Leistungsgewinn (700-960 MHz): | 1 dBi |
| Leistungsgewinn (1700-2700 MHz): | 4 dBi |
| Leistungsgewinn (3300-3800 MHz): | 4 dBi |
| Strahlcharakteristik: | 360° Horizontal / 360° Vertikal (Omnidirektional) |
| Polarisation: | Vertikal (Linear) |
| Impedanz: | 50 Ohm |
| VSWR: | max. 2.0 |
| Schutzklasse: | IP65 (staubdicht & strahlwassergeschützt) |
| Anschlusskabel: | 2 x RG-174 Koaxialkabel |
| Kabellänge: | 30 cm |
| Steckertyp: | 2 x SMA Stecker (Male) |
| Montageart: | Aufbaumontage via 2,5 cm Gewindeschaft & Kontermutter |
| Abdichtung: | Integrierte Gummilippe am Gehäuseboden |
| Material: | Robustes Kunststoffgehäuse (Schwarz oder Weiß) |
| Abmessungen: | 4,5 cm x 8,0 cm x 4,5 cm |
| Betriebstemperatur: | -40°C bis +80°C |
| Einsatzbereich: | Innen- und Außenbereich (In- & Outdoor) |
Lieferumfang
| 1 x Multiband LTE / 5G Puck-Aufbauantenne (2x2 MIMO, 4 dBi, IP65) |
| 2 x Integrierte 30 cm RG174 Kabel mit SMA Stecker |
Häufig gestellte Fragen (FAQ)
Wofür eignet sich diese Puck-Antenne besonders?
Sie ist ideal für die Aufbau- und Deckenmontage an Maschinengehäusen, Schaltschränken, Automaten, Arbeitstischen oder Fahrzeugen.
Benötige ich für die Montage eine Bohrung?
Ja, die Befestigung erfolgt über ein 2,5 cm langes Gewinde an der Unterseite, das durch eine Bohrung gesteckt und mit einer Kontermutter fixiert wird.
Ist die Antenne für den Außeneinsatz geschützt?
Ja, dank des IP65-zertifizierten Gehäuses und einer feuchtigkeitshemmenden Gummilippe ist sie wetterfest und wassergeschützt.
Unterstützt die Antenne auch 5G-Verbindungen?
Ja, sie deckt Frequenzen von 700 bis 3800 MHz ab und unterstützt damit wichtige Sub-6 GHz 5G-Bänder sowie klassisches LTE.
Welche Anschlüsse bieten die integrierten Kabel?
Die zwei 30 cm langen RG174-Kabel sind jeweils mit einem Standard-SMA-Stecker ausgestattet.
Muss die Puck-Antenne manuell ausgerichtet werden?
Nein, durch die 360° Rundstrahlcharakteristik nimmt sie Signale aus allen Richtungen gleichmäßig auf.
