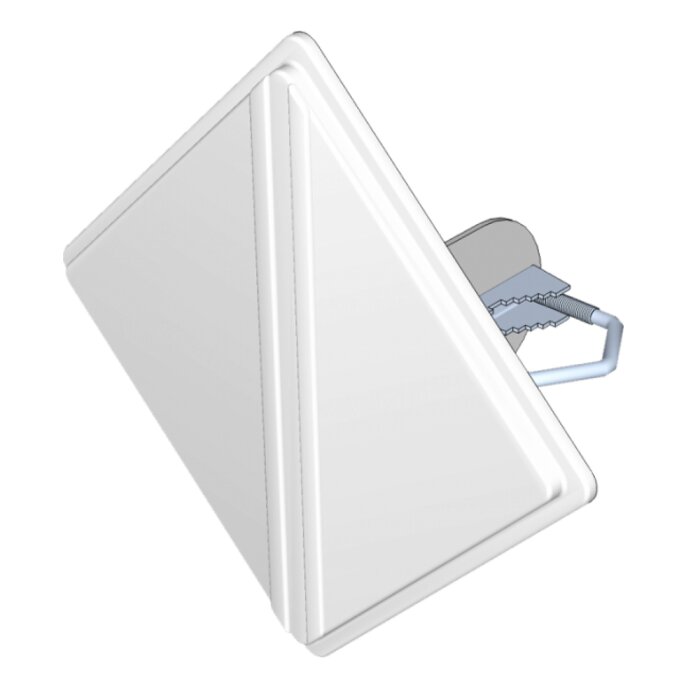

Dein Signal, deine Richtung: Die Interline PANEL 8 HELIUM SL
Wenn du ein LoRaWAN-Gateway oder einen Helium Miner betreibst, ist die effiziente Nutzung deines Signals entscheidend. Rundstrahlantennen verteilen ihr Signal oft in Richtungen, in denen es nicht benötigt wird – sei es in eine Gebäudewand, einen Berg oder ungenutztes Gelände. Die Interline PANEL 8 HELIUM SL ist eine hochleistungsfähige 868 MHz Antenne, die speziell dafür entwickelt wurde, dein Funksignal gezielt zu bündeln. Diese Richtantenne konzentriert ihre beeindruckenden 8 dBi Gain wie ein Scheinwerfer in einem präzisen 70° horizontalen und 60° vertikalen Strahl. So leuchtest du dein IoT Antenne-Netzwerk genau dort aus, wo deine Sensoren und Knotenpunkte sind, und maximierst deine Reichweite in der gewünschten Zone.
Meister der Hindernisse: Slant-Polarisation für stabile Verbindungen
In der realen Welt gibt es selten eine freie Sichtverbindung. Gebäude, Bäume und andere Hindernisse können Funksignale ablenken und ihre Polarisation verdrehen. Hier spielt die Interline PANEL 8 HELIUM SL ihren entscheidenden Vorteil aus: Ihre innovative Slant-Polarisation (schräge Polarisation) ist darauf ausgelegt, diese reflektierten und "verdrehten" Signale optimal zu empfangen. Das Ergebnis ist ein deutlich verbessertes Signal-Rausch-Verhältnis (SNR) und weniger Paketverluste – selbst in anspruchsvollen Umgebungen wie Straßenschluchten oder Gebieten mit vielen topografischen Hindernissen. Deine M2M Kommunikation bleibt stabil und zuverlässig.
Robustheit trifft Performance: Für jede Außenanwendung gerüstet
Die Interline PANEL 8 HELIUM SL ist eine echte Außenantenne, die für härteste Bedingungen gebaut wurde. Mit ihrer IP67-Zertifizierung ist sie vollständig staubdicht, wasserdicht und UV-beständig. Ob eisige -40°C oder glühende 80°C, Windlasten bis 160 km/h – diese Panelantenne hält stand und liefert konstante Leistung. Der standardisierte N-Female Anschluss und die mitgelieferte, verstellbare Kipp- und Schwenkhalterung für Mastdurchmesser von 38-51 mm ermöglichen dir eine flexible und präzise Installation. Dank der integrierten DC-Erdung ist dein System zudem vor elektrostatischer Entladung geschützt. Für zusätzlichen Schutz empfehlen wir die Verwendung eines Blitzschutzes.
Anwendungsbeispiele: Wo die Interline PANEL 8 SL glänzt
Diese 868 MHz Antenne ist die ideale Wahl für eine Vielzahl von Szenarien. Stell dir vor, du möchtest ein Helium Netzwerk in städtischen Randgebieten oder von deinem Balkon aus erweitern. Die präzise Sektorabdeckung ermöglicht es dir, das Signal gezielt in dicht besiedelte Bereiche zu lenken und unnötige Abstrahlung zu vermeiden. Auch in Küstenregionen oder Gebieten mit großen topografischen Hindernissen, wo keine Übertragung nach hinten gewünscht ist, spielt die gerichtete Strahlung ihre Stärke aus. Und für industrielle Sensornetzwerke, die eine Überwachung in einem spezifischen Sektor benötigen, bietet die Interline PANEL 8 HELIUM SL eine effiziente und reichweitenstarke Lösung. Mit diesem Montagezubehör Antennen-Paket bist du bestens ausgerüstet.
Stärken & Hinweise auf einen Blick
- Pro: Gezielte Signalbündelung und Reichweitenoptimierung: Konzentriert die 8 dBi Leistung in einem definierten Vorwärtsstrahl (70° horizontal / 60° vertikal), was die effektive Reichweite und Stabilität in der gewünschten Richtung erheblich verbessert.
- Pro: Verbessertes Signal-Rausch-Verhältnis (SNR): Durch die Fokussierung der HF-Energie nimmt die Antenne weniger Rauschen aus anderen Richtungen auf, was zu einer zuverlässigeren und stabileren Kommunikation führt.
- Pro: Robuste und wetterfeste Bauweise: Mit IP67-Zertifizierung ist die Antenne vollständig staubdicht, wasserdicht und UV-beständig, gewährleistet dauerhaften Betrieb unter extremen Außenbedingungen (-40°C bis 80°C, Windlast bis 160 km/h).
- Pro: Slant-Polarisation für NLOS: Verbessert den Empfang von reflektierten Signalen und reduziert Paketverluste in komplexen Umgebungen.
- Pro: DC-Erdung: Bietet Schutz vor elektrostatischer Entladung.
- Hinweis: Keine 360-Grad-Abdeckung: Als Richtantenne strahlt sie das Signal nicht omnidirektional ab, erfordert sorgfältige Planung und Ausrichtung.
- Hinweis: Erfordert präzise Ausrichtung: Um die optimale Leistung zu erzielen, muss die Antenne exakt auf das Zielgebiet ausgerichtet werden, was zusätzlichen Installationsaufwand bedeuten kann.
Spezifikationen & Eigenschaften
| Hersteller: | Interline (vertrieben von Inter Projekt SA) |
| Modell: | PANEL 8 HELIUM SL (IP-G08-F8688-SL) |
| Antennentyp: | Richtantenne (Panel / Sektor) |
| Frequenzband: | 860-880 MHz |
| Frequenz (Min): | 860 MHz |
| Frequenz (Max): | 880 MHz |
| Gewinn (Gain): | 8 dBi |
| VSWR (max): | 1.50:1 |
| Polarisation: | Slant (Horizontal und Vertikal) |
| Halbwertsbreite (-3dB) - horizontal: | 70° |
| Halbwertsbreite (-3dB) - vertikal: | 60° |
| FBR (Front/Back Ratio): | >25 dB |
| XPD (Cross Polarization Discrimination): | >3 dB |
| Max. Composite Power: | 50W |
| DC Ground: | Ja |
| Impedanz: | 50 Ω |
| Anschluss: | N-Female |
| Montagedurchmesser: | Ø 38…51 mm |
| Abmessungen (exkl. Halterung): | 223 x 223 x 28 mm |
| Gewicht (inkl. Halterung): | 0.65 kg |
| Farbe: | Weiß |
| Gehäusematerial: | UV-beständiger Kunststoff |
| Montage: | Verstellbare Kipp- und Schwenkhalterung (im Lieferumfang enthalten) |
| Umgebung: | Outdoor |
| Windlast: | 160 km/h |
| IP-Schutzart: | IP67 |
| Temperaturbereich: | -40°C … 80°C |
Lieferumfang
| 1 x Interline PANEL 8 HELIUM SL Richtantenne (8dBi) |
| 1 x Neigbarer Montagewinkel inkl. Rohrschelle (für Mastmontage) |
Häufig gestellte Fragen (FAQ)
Was ist der Hauptunterschied zwischen einer Richtantenne und einer Rundstrahlantenne für LoRaWAN/Helium?
Eine Richtantenne wie die Interline PANEL 8 HELIUM SL bündelt das Funksignal in eine bestimmte Richtung, um deine Reichweite und Signalqualität in diesem Bereich zu maximieren und Störungen aus anderen Richtungen zu minimieren. Eine Rundstrahlantenne (Omni-Antenne) sendet und empfängt Signale gleichmäßig in alle Richtungen (360 Grad), bietet dir aber eine geringere Reichweite in einer spezifischen Richtung.
Kann die Interline PANEL 8 HELIUM SL Antenne im Freien verwendet werden?
Ja, die Interline PANEL 8 HELIUM SL ist speziell für den Außeneinsatz konzipiert. Sie besitzt eine IP67-Zertifizierung, was bedeutet, dass sie staubdicht, wasserdicht und UV-beständig ist und Temperaturen von -40°C bis 80°C sowie Windlasten bis 160 km/h standhält, um dein Netzwerk zu schützen.
Für welche Frequenzbänder ist diese Antenne geeignet?
Die Antenne ist für das europäische lizenzfreie 868 MHz Band (860-880 MHz) ausgelegt und somit kompatibel mit LoRaWAN, Helium, IoT, M2M, Telemetrie und Sensornetzwerken, die du nutzen möchtest.
Welche Art von Anschluss hat die Interline PANEL 8 HELIUM SL?
Die Antenne verfügt über einen standardisierten N-Female (N-Buchse) Anschluss, den du einfach verwenden kannst.
Wie hoch ist der Gewinn (Gain) der Interline PANEL 8 HELIUM SL Antenne?
Die Antenne hat einen Gewinn von 8 dBi, was deine Signalstärke optimiert.
Ist die Antenne gegen Überspannung geschützt?
Ja, die Antenne verfügt über eine DC-Erdung (Gleichstrom-Erdung), die zum Schutz vor elektrostatischer Entladung beiträgt. Für zusätzlichen Schutz empfehlen wir dir die Verwendung eines Gasableiters.
