Der Problemlöser für enge Durchführungen
Jeder, der schon einmal ein Antennenkabel in einem Fahrzeug oder durch eine Wand verlegt hat, kennt die Herausforderung: Die Bohrung ist kaum größer als das Kabel selbst. Ein Standard-Stecker passt da niemals durch. Die FME Buchse für H155 Kabel ist hier die geniale Lösung. Dank ihres extrem geringen Durchmessers kannst du das konfektionierte Kabel mühelos durchführen und erst am Zielort den passenden Adapter aufschrauben. Das spart Zeit, Nerven und verhindert unnötig große Bohrlöcher.
Maximale Flexibilität: Das FME-System als Basis
Das „FME“ steht für „For Mobile Equipment“ und beschreibt ein cleveres, modulares System. Diese Buchse dient als universelle Basis an deinem Kabel. Benötigst du einen SMA-Anschluss für deinen LTE-Router? Schraube einfach einen FME-auf-SMA-Adapter auf. Brauchst du einen N-Stecker für eine Außenantenne? Kein Problem, auch dafür gibt es den passenden Adapter. Du bleibst immer flexibel und musst nicht für jede Anwendung ein komplett neues Antennenkabel konfektionieren.
Prozesssicher und langlebig: Die Crimp-Verbindung
Eine professionelle Verbindung ist das A und O für eine gute Signalqualität. Diese FME Buchse ist für die Voll-Crimp-Montage ausgelegt. Das bedeutet, sowohl der Innen- als auch der Außenleiter werden mit einer speziellen Crimpzange fest und sicher mit dem Stecker verpresst. Diese Methode ist nicht nur deutlich schneller als Löten, sondern erzeugt auch eine mechanisch extrem belastbare und elektrisch überlegene Verbindung mit konstant niedrigem Übergangswiderstand. So vermeidest du Signalverluste von Anfang an.
Ideal für Mobilfunk und anspruchsvolle Installationen
Mit einem optimierten Frequenzbereich bis 2 GHz (in der Praxis oft bis 3 GHz nutzbar) ist dieser Koaxial-Steckverbinder perfekt für alle gängigen Mobilfunkanwendungen wie 4G/LTE und GSM sowie für GPS-Systeme geeignet. Die rüttelfeste Schraubverbindung sorgt dafür, dass die Verbindung auch bei Vibrationen im Auto, LKW oder auf dem Boot absolut zuverlässig hält. Wenn du eine wasserdichte FME Verbindung für den Außeneinsatz benötigst, schützt du die Verschraubung einfach zusätzlich mit selbstvulkanisierendem Dichtungsband.
Stärken & Hinweise auf einen Blick
- Pro: Extrem schlanke Bauform erleichtert die Kabelverlegung enorm.
- Pro: Hochflexibles System durch eine große Auswahl an aufschraubbaren Adaptern.
- Pro: Schnelle und sehr zuverlässige Montage durch Crimp-Technik.
- Pro: Vibrationssichere Schraubverbindung, ideal für den mobilen Einsatz.
- Hinweis: Für die Montage ist zwingend eine passende Crimpzange (Hex-Maße 6,48 mm / 1,69 mm) erforderlich.
- Hinweis: Für kritische Anwendungen oberhalb von 3 GHz (z.B. 5 GHz WLAN) sind SMA- oder N-Stecker technisch die bessere Wahl.
Spezifikationen & Eigenschaften
| Hersteller-Artikelnummer (HAN): | FME-S-H155 |
| EAN: | 4251028602059 |
| Shop-SKU: | ART5276 |
| Produktart: | Koaxial-Steckverbinder |
| Anschlussart: | Buchse / Female / Jack |
| Steckverbinder-Norm: | FME-Serie |
| Impedanz (Wellenwiderstand): | 50 Ω |
| Frequenzbereich: | DC bis 2 GHz (typisch) |
| VSWR (Stehwellenverhältnis): | ≤ 1.2 @ DC-3GHz |
| Prüfspannung: | 1 kVeff / 50 Hz |
| Isolationswiderstand: | ≥ 5000 MΩ |
| Montageart: | Crimp / Verpressen |
| Kompatible Kabeltypen: | H-155, RF-5, RF-240, LMR-240, CLF 240, Kabelgruppe G30 (ca. 5,4 mm) |
| Gehäuse-Material: | Messing |
| Gehäuse-Oberfläche: | Vernickelt (Ni) |
| Innenleiter-Material: | Messing / Phosphor-Bronze, vergoldet |
| Isolator (Dielektrikum): | PTFE (Teflon) |
| Verschraubung: | Überwurfmutter mit Gewinde M8 x 0.75 mm |
| Crimpmaß Außenleiter (Hülse): | 6,48 mm (hexagonal) |
| Crimpmaß Innenleiter (Pin): | 1,69 mm (hexagonal) |
| Steckzyklen (Haltbarkeit): | ≥ 500 |
| Abmessungen (Länge): | ca. 28 mm |
| Gewicht: | ca. 6 g |
| Betriebstemperaturbereich: | -40 °C bis +85 °C |
| RoHS-Konformität: | Ja |
Lieferumfang

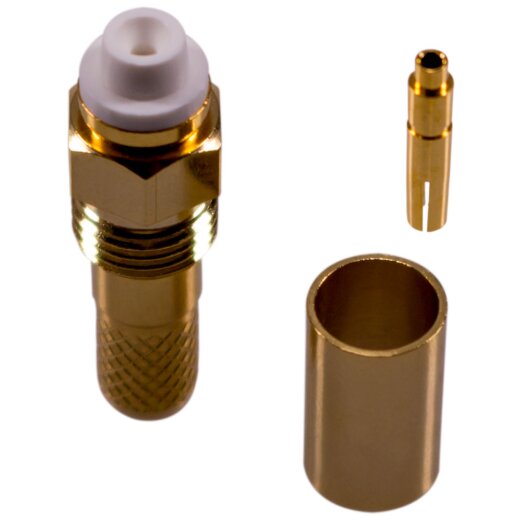

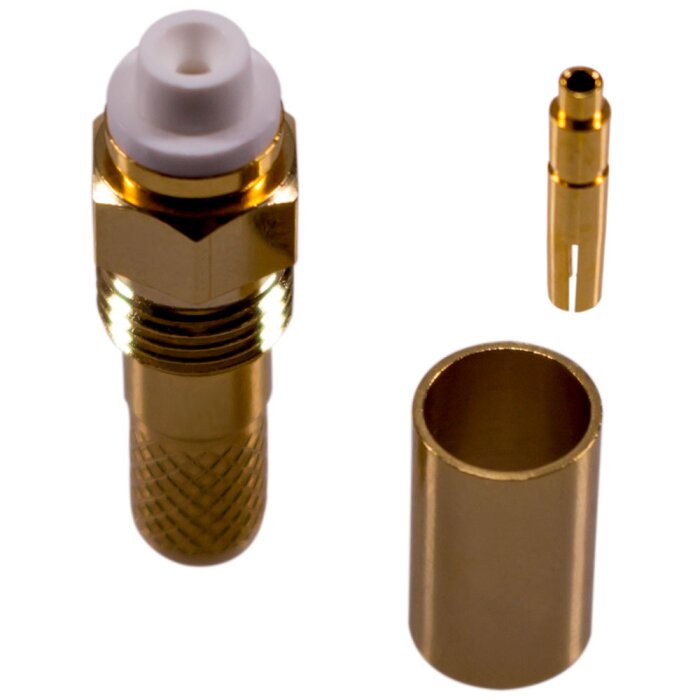

| 1 x FME Buchse für H-155, RF-5, RF-240 Kabel (FME-S-H155) |
Häufig gestellte Fragen (FAQ)
Brauchst du ein spezielles Werkzeug, um diese FME-Buchse am Kabel zu befestigen?
Ja, auf jeden Fall! Für eine saubere und stabile Verbindung brauchst du eine passende Crimpzange. Achte darauf, dass sie die richtigen Crimpmaße hat: 6,48 mm für den Außenleiter und 1,69 mm für den Innenleiter-Pin. Ohne das richtige Werkzeug riskierst du eine schlechte Verbindung und Signalverluste.
Kann ich diese Buchse auch für mein 5-GHz-WLAN-Antennenkabel nutzen?
Das ist technisch möglich, aber nicht ideal. Die Buchse ist für Frequenzen bis 3 GHz optimiert, perfekt für Mobilfunk oder GPS. Im 5-GHz-Bereich deines WLANs könnten höhere Signalverluste auftreten. Für die beste Performance empfehlen wir dir, auf speziell dafür ausgelegte Stecker wie SMA oder N-Typ zu setzen.
Passt diese FME-Buchse auch auf mein dünneres RG58-Kabel?
Nein, leider nicht. Diese Buchse ist speziell für Kabel mit einem Außendurchmesser von ca. 5,4 mm gemacht, wie zum Beispiel H-155 oder RF-240. Dein RG58-Kabel ist etwas dünner, daher würde die Verbindung nicht fest und sicher sitzen. Wähle am besten immer eine Buchse, die exakt für deinen Kabeltyp vorgesehen ist.
Der goldene Pin in der Mitte ist lose – ist meine Buchse kaputt?
Keine Sorge, das ist absolut normal und so gewollt! Den losen Pin crimpst du zuerst auf den Innenleiter deines Kabels. Danach schiebst du das Ganze in das Buchsengehäuse, bis es einrastet. Der Pin ist also vor der Montage immer ein separates Teil.
Wofür steht die Abkürzung 'FME' eigentlich?
FME steht für 'For Mobile Equipment'. Der Name verrät schon, wofür der Stecker ursprünglich entwickelt wurde: für Antennen in Fahrzeugen und mobilen Geräten. Dank seiner super schlanken Bauform kannst du das Kabel ganz einfach durch enge Bohrungen und Kanäle führen.
Ist die Verbindung wasserdicht, wenn ich sie draußen verwende?
Die Steckverbindung allein ist nicht komplett wasserdicht. Wenn du sie draußen im Regen einsetzen möchtest, solltest du sie zusätzlich schützen. Am besten nimmst du dafür selbstverschweißendes Dichtungsband oder einen Schrumpfschlauch mit Innenkleber, um die Verbindung sicher abzudichten.
