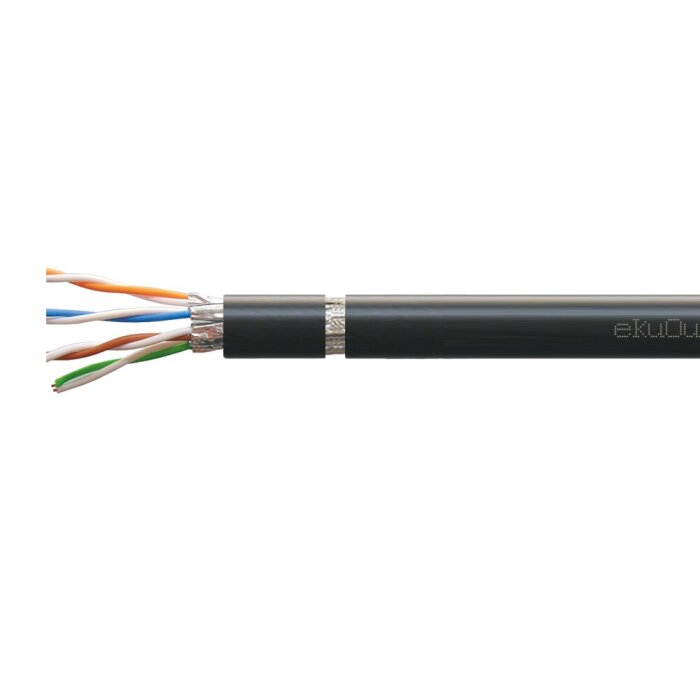

EKU OutLan 1000: Technische Exzellenz für den Außenbereich
Das EKU OutLan ist mehr als nur ein schwarzes Kabel. Es ist ein Präzisionsinstrument für Datenübertragung unter widrigen Umständen. Für Elektroplaner und Installateure sind nicht nur die Gigabit-Werte entscheidend, sondern die physikalischen Grenzen des Materials bei der Verlegung.
Kritische Installations-Parameter
Bei langen Außenstrecken treten hohe mechanische Belastungen auf. Das EKU OutLan ist spezifiziert für eine maximale Zugkraft von 340 Newton während der Installation. Der Biegeradius ist so ausgelegt, dass die Verseilung der Adernpaare auch bei Kurvenverlegung (dynamisch 8x Außendurchmesser) intakt bleibt und die NEXT-Werte stabil bleiben.
EMV und Trennklasse
Ein entscheidender Vorteil für die Trassenplanung ist die Schirmungseffizienz.
Dank des hochwertigen Geflechtschirms erreicht das Kabel eine Kopplungsdämpfung von 85 dB (Type 1). Dies erlaubt die Einstufung in die Trennklasse d gemäß EN 50174-2. Das bedeutet: Der erforderliche Mindestabstand zu parallel geführten Stromleitungen ist deutlich geringer als bei Standard-Kabeln – ein riesiger Vorteil in engen Schächten oder Kabelkanälen.
PoE Performance auf Distanz
Aufgrund des großen Leiterquerschnitts (AWG 23) und des reinen Elektrolytkupfers hat das Kabel einen sehr geringen Schleifenwiderstand (ca. 154 Ohm/km). Das minimiert Spannungsverluste (Voltage Drop) und Wärmeentwicklung, was das Kabel zur perfekten Zuleitung für leistungshungrige PoE++ Verbraucher (bis 90/100 Watt) am Ende einer 90-Meter-Strecke macht.
Detaillierte Technische Spezifikationen
| Konstruktion & Materialien | |
| Leiter: | Blanker Kupferdraht, massiv, AWG 23/1 |
| Isolierung: | Zell-PE (Foam-Skin), Ader Ø 1.4 mm |
| Verseilung: | 2 Adern zum Paar, 4 Paare zur Seele |
| Paarschirm: | Alu-kaschierte Polyesterfolie (PIMF) |
| Gesamtschirm: | Kupfergeflecht, verzinnt (S/FTP) |
| Außenmantel: | LDPE (Low Density Polyethylene), schwarz |
| Mechanische Eigenschaften | |
| Außendurchmesser: | 7,5 mm (± 0,2 mm) |
| Biegeradius (Installation): | 8x Außendurchmesser (dynamisch) |
| Biegeradius (Betrieb): | 4x Außendurchmesser (statisch) |
| Zugfestigkeit (Installation): | Max. 340 N |
| Querdruckfestigkeit: | 1000 N / 100 mm |
| Temperaturbereich: | -20°C bis +60°C (Betrieb), 0°C bis +50°C (Verlegung) |
| Elektrische Eigenschaften (bei 20°C) | |
| Schleifenwiderstand: | ≤ 154 Ohm / km |
| Widerstandsunsymmetrie: | ≤ 2 % |
| Isolationswiderstand: | ≥ 5000 MΩ * km |
| Betriebskapazität: | Nom. 43 nF / km |
| Charakteristische Impedanz: | 100 ± 5 Ohm (bei 100 MHz) |
| NVP (Ausbreitungsgeschwindigkeit): | ca. 79 % |
| Signallaufzeit: | 427 ns / 100 m |
| Kopplungsdämpfung: | 85 dB (Type 1) |
| Trennklasse (EN 50174-2): | d |
| Normen & Standards | |
| Verkabelungsnormen: | ISO/IEC 11801 2nd Ed., EN 50173-1 |
| Kabelnorm: | IEC 61156-5, EN 50288-4-1 |
| Chemische Beständigkeit: | Gefährliche Stoffe: RoHS 2011/65/EU |
Lieferumfang
| 1x 1000m EKU OutLan Cat.7 S/FTP PE (Einweg-Trommel) |
