Ein Gehäuse, Fünf Verbindungen: Deine All-in-One Lösung

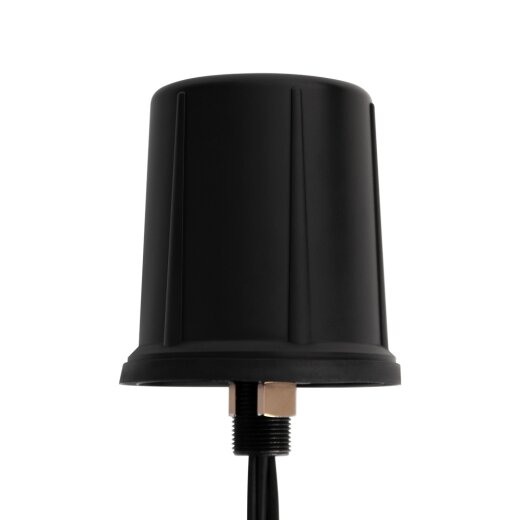

Schluss mit dem Antennen-Chaos auf dem Dach! Die JARFT GPM-35-2-GWN ist die ultimative Kombiantenne, die fünf separate Antennen in einem einzigen, flachen Gehäuse vereint. Du erhältst 2x2 MIMO für LTE für maximale 4G-Geschwindigkeit, 2x2 MIMO für Dual-Band WLAN (2.4 & 5 GHz) für ein starkes lokales Netzwerk und ein hochpräzises, aktives GPS/GLONASS für eine zuverlässige Navigation. Diese Integration macht sie zur idealen 5in1 Antenne Wohnmobil LTE WLAN GPS, perfekt für Installationen, bei denen jeder Zentimeter zählt – sei es auf deinem Camper, LKW, Boot oder in einem M2M/IoT-Projekt.
Gebaut für Draußen: Robuste IP65-Konstruktion

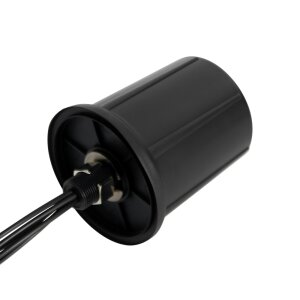

Egal ob Regen, Schnee oder Staub – diese Antenne hält stand. Mit ihrer Schutzklasse IP65 ist sie vollständig gegen das Eindringen von Staub und gegen Strahlwasser aus jedem Winkel geschützt. Das Gehäuse aus robustem, UV-beständigem Kunststoff sorgt dafür, dass die Antenne auch nach Jahren im Freien ihre Leistung nicht verliert. Die sichere Schraubmontage mit Kontermutter und Dichtung garantiert einen festen und wasserdichten Halt auf jeder Oberfläche. Damit ist sie die perfekte Wahl für alle mobilen und stationären Anwendungen unter anspruchsvollen Umgebungsbedingungen.
Präzise Ortung dank aktivem GPS/GLONASS
Verliere nie wieder den Kontakt zu deinen Assets. Das integrierte GPS/GLONASS-Modul ist nicht nur passiv, sondern aktiv. Das bedeutet, ein eingebauter rauscharmer Verstärker (LNA) mit einem starken Gain von 28 dBi hebt das schwache Satellitensignal direkt an der Antenne an. Das Ergebnis ist ein deutlich schnellerer 'Time to First Fix' (TTFF) und eine durchgehend stabile und genaue Positionsbestimmung, selbst wenn der Himmel teilweise verdeckt ist. Ideal für Flottenmanagement, Fahrzeug-Tracking und Navigationssysteme, die auf höchste Zuverlässigkeit angewiesen sind.
Maximale Kompatibilität für dein Projekt
Diese Antenne wurde für eine breite Anwendungsvielfalt entwickelt. Die LTE-Elemente decken alle wichtigen europäischen Frequenzbänder ab (z.B. 800, 1800, 2600 MHz), was eine hohe Kompatibilität mit Routern von Herstellern wie Teltonika, RUTX, und anderen gewährleistet. Die Dual-Band WLAN-Antennen unterstützen alle gängigen Standards von 802.11b/g/n bis hin zu ac/ax. Dank der standardisierten Anschlüsse (SMA für LTE/GPS, RP-SMA für WLAN) ist der Anschluss an dein Gerät ein Kinderspiel. Ob als wetterfeste Kombiantenne für Teltonika Router oder als Herzstück deines individuellen IoT-Gateways – diese Antenne liefert.
Stärken & Hinweise auf einen Blick
- Pro: Maximale Integration von 5 Antennen auf kleinstem Raum, ideal für Fahrzeuge und IoT-Gehäuse.
- Pro: Extrem robuste und wetterfeste IP65-Bauweise für den dauerhaften Außeneinsatz.
- Pro: Aktives GPS/GLONASS mit 28 dBi LNA-Verstärkung für schnelle und präzise Ortung.
- Pro: Breite Frequenzabdeckung für hohe Kompatibilität mit europäischen LTE-Netzen und globalen WLAN-Standards.
- Hinweis: Der Antennengewinn von ca. 3 dBi ist für Rundstrahler solide, aber nicht für extreme Reichweiten in Gebieten mit sehr schwachem Signal konzipiert.
- Hinweis: Die feste Kabellänge von 1.5 Metern erfordert bei größeren Distanzen zum Router eventuell hochwertige Verlängerungskabel.
Spezifikationen & Eigenschaften
| Hersteller: | JARFT |
| Modellbezeichnung: | GPM-35-2-GWN |
| EAN / GTIN: | 4251028601809 |
| Herstellernummer (HAN/MPN): | GPM-35-2-GWN |
| Shop-SKU: | ART6516 |
| Kategorie: | M2M / IoT Antennen |
| Antennentyp: | 5-in-1 Multiband-Kombiantenne |
| Bauart: | Kompakte 'Puck' / 'Dome' Antenne |
| Montageart: | Durchsteckmontage (Through-Hole-Mount) mit Gewindebolzen |
| Abmessungen (Durchmesser): | ca. 81 mm |
| Abmessungen (Höhe): | ca. 25 mm |
| Gewicht: | ca. 350 g |
| Gehäusematerial: | UV-beständiger Kunststoff |
| Farbe: | Schwarz |
| Schutzklasse: | IP65 (Staubdicht, Schutz gegen Strahlwasser) |
| Betriebstemperatur: | -40°C bis +85°C (typischer Bereich) |
| Spezifikationen 2x LTE / 4G (MIMO) | |
| Frequenzbereich (Low-Band): | 698 - 960 MHz |
| Frequenzbereich (High-Band): | 1710 - 2690 MHz |
| Antennengewinn (Gain): | ca. 3 dBi |
| Polarisation: | Linear |
| Impedanz: | 50 Ohm |
| VSWR: | < 2.0 |
| Spezifikationen 2x WLAN (MIMO) | |
| Frequenzbereich 1: | 2.4 - 2.5 GHz (IEEE 802.11 b/g/n/ax) |
| Frequenzbereich 2: | 4.9 - 5.85 GHz (IEEE 802.11 a/n/ac/ax) |
| Antennengewinn (Gain): | ca. 3 dBi |
| Polarisation: | Linear |
| Impedanz: | 50 Ohm |
| VSWR: | < 2.0 |
| Spezifikationen 1x Aktives GPS / GLONASS | |
| Frequenzbereich GPS: | 1575.42 MHz (L1) |
| Frequenzbereich GLONASS: | 1602 MHz |
| Verstärkung (LNA Gain): | 28 dBi |
| Spannungsversorgung (LNA): | 3 - 5 V DC (Phantomspeisung) |
| Stromaufnahme (LNA): | ca. 10 - 20 mA |
| Polarisation: | RHCP (Zirkular rechtsdrehend) |
| Impedanz: | 50 Ohm |

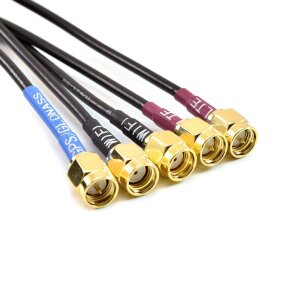

| Kabel & Anschlüsse | |
| Anzahl Kabel: | 5 |
| Kabellänge: | 1.5 Meter |
| Kabeltyp: | RG174 (oder vergleichbar) |
| Anschlüsse (2x LTE): | SMA-Stecker (Male) |
| Anschlüsse (2x WLAN): | RP-SMA-Stecker (Male) |
| Anschluss (1x GPS/GLONASS): | SMA-Stecker (Male) |
Lieferumfang
| 1 x JARFT 5in1 LTE / WLAN / GPS Antenne (GPM-35-2-GWN) |
| 1 x Montagematerial (Kontermutter, Dichtung) |
Häufig gestellte Fragen (FAQ)
Brauche ich wirklich alle fünf Anschlüsse für meinen Router?
Das hängt ganz von deinem Router ab! Für die maximale LTE-Power (MIMO) solltest du auf jeden Fall die beiden LTE-Kabel anschließen. Betreibt dein Router auch WLAN über externe Antennen, kommen die beiden WLAN-Kabel ins Spiel. Den GPS-Anschluss brauchst du nur, wenn dein Gerät eine Ortungsfunktion hat, zum Beispiel für dein Wohnmobil oder Flottenfahrzeug.
Was bedeutet 'aktives GPS' und was muss ich dabei beachten?
Ganz einfach: 'Aktiv' heißt, in deiner Antenne ist ein kleiner Signalverstärker (LNA) eingebaut. Dieser pusht das schwache Satellitensignal sofort und sorgt für einen top Empfang. Du musst nur darauf achten, dass der GPS-Anschluss deines Geräts die nötige Spannung (meist 3-5 Volt) liefert. Bei den meisten Geräten mit GPS-Funktion ist das aber Standard.
Muss ich diese Antenne kompliziert auf einen Sendemast ausrichten?
Nein, zum Glück nicht! Das ist ja das Tolle an dieser Rundstrahlantenne. Sie schnappt sich Signale aus allen Richtungen (360°). Für die beste Performance montierst du sie einfach so hoch und frei wie möglich – idealerweise auf deinem Fahrzeugdach oder einem Mast mit freier Sicht zum Himmel.
Kann ich die Antenne auf meinem Wohnmobil oder Boot nutzen, auch während der Fahrt?
Ja, absolut! Genau dafür ist sie gemacht. Dank ihrer super robusten, flachen und wetterfesten Bauweise (IP65) ist sie dein perfekter Begleiter für unterwegs. Sie sorgt für eine stabile Internet- und GPS-Verbindung, egal ob du gerade fährst oder ankerst.
Hilft mir die Antenne, das schwache Campingplatz-WLAN besser zu empfangen?
Aber hallo! Genau das ist eine ihrer Superkräfte. Wenn dein Router die 'WLAN-as-WAN'-Funktion unterstützt, kannst du mit dieser Antenne das oft schwache WLAN vom Campingplatz einfangen, verstärken und dann als stabiles Signal in deinem eigenen Fahrzeug verteilen.
Die 1,5 Meter Kabel sind zu kurz für mich. Was nun?
Kein Problem! Du kannst dafür einfach hochwertige, verlustarme Verlängerungskabel mit den passenden SMA- und RP-SMA-Steckern nutzen. Ein kleiner Tipp: Halte die Verlängerungen so kurz wie nötig, denn jedes zusätzliche Kabel schwächt das Signal ein ganz kleines bisschen.
