Dein Netzwerk-Upgrade: 10 GBit/s so einfach wie nie zuvor
Vergiss kompliziertes Hantieren mit Auflegewerkzeug. Mit dem Wirewin CAT.6a Keystone Modul wird die Netzwerkinstallation zum Kinderspiel. Dank der intelligenten, werkzeuglosen Schneidklemmen-Technik (IDC) schließt du Verlegekabel im Handumdrehen an. Einfach die Adern entsprechend der Farbcodierung (T568A/B) sortieren, einlegen, das Modul zusammenklappen – fertig. So realisierst du professionelle Netzwerkverbindungen in Rekordzeit, egal ob du dein Heimnetzwerk aufrüstest oder eine komplexe Büro-Infrastruktur aufbaust.
Maximale Leistung durch lückenlose 360°-Schirmung
In modernen Netzwerken sind Datenintegrität und Störsicherheit entscheidend. Das Gehäuse dieses Keystone Jacks besteht aus massivem, vernickeltem Zinkdruckguss. Das sieht nicht nur hochwertig aus, sondern bietet eine lückenlose 360°-Abschirmung. Elektromagnetische Interferenzen (EMI) und lästiges Übersprechen (Alien Crosstalk) haben keine Chance. Das Ergebnis ist eine extrem stabile und zuverlässige Datenübertragung mit vollen 10 GBit/s – die perfekte Grundlage für störungsfreies Streaming, schnelles Gaming und große Datentransfers.
Universell einsetzbar: Das flexible Herzstück deiner Verkabelung

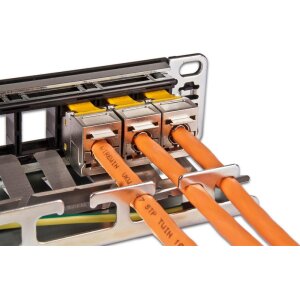

Flexibilität ist Trumpf. Durch das standardisierte Keystone-Format passt dieses RJ45-Modul herstellerübergreifend in alle gängigen Patchpanels, Bodentanks, Modulträger und Netzwerkdosen. Es ist die ideale Komponente für eine strukturierte und saubere Verkabelung. Die variable Zugentlastung verarbeitet mühelos nahezu alle gängigen CAT6a- und CAT7-Verlegekabel mit einem Außendurchmesser von 5,0 bis 9,3 mm und Aderquerschnitten von AWG 22 bis 26. Damit ist es das beste Keystone Modul für CAT7 Kabel und andere hochwertige Installationen.
Gebaut für die Zukunft: Power over Ethernet bis 90 Watt
Moderne Netzwerkgeräte benötigen nicht nur Daten, sondern auch Strom. Dieses Modul ist für die höchsten PoE-Standards gerüstet. Es unterstützt nicht nur PoE (15.4W) und PoE+ (30W), sondern auch den neuesten 4PPoE-Standard (PoE++) mit bis zu 90 Watt Leistung. Damit kannst du auch energiehungrige Geräte wie PTZ-IP-Kameras, leistungsstarke WLAN Access Points oder Digital-Signage-Displays direkt über das Netzwerkkabel versorgen. Das spart separate Netzteile und vereinfacht die gesamte Installation erheblich.
Stärken & Hinweise auf einen Blick
- Pro: Die werkzeugfreie Montage spart enorm Zeit und senkt die Fehlerquote bei der Installation.
- Pro: Das Vollmetall-Zinkdruckgussgehäuse bietet eine exzellente 360°-Schirmung für maximale Signalstabilität.
- Pro: Die breite Kompatibilität mit Kabeltypen und Keystone-Aufnahmen macht es universell einsetzbar.
- Pro: Die volle Unterstützung für 90W PoE++ (4PPoE) macht die Installation zukunftssicher für leistungshungrige Geräte.
- Hinweis: Obwohl werkzeuglos, ist Präzision beim Sortieren und bündigen Abschneiden der Adern für die volle Performance unerlässlich.
- Hinweis: Das Modul ist ausschließlich für die Konfektionierung von starren Verlegekabeln in der Festinstallation konzipiert.
Spezifikationen & Eigenschaften
| Hersteller: | Wirewin |

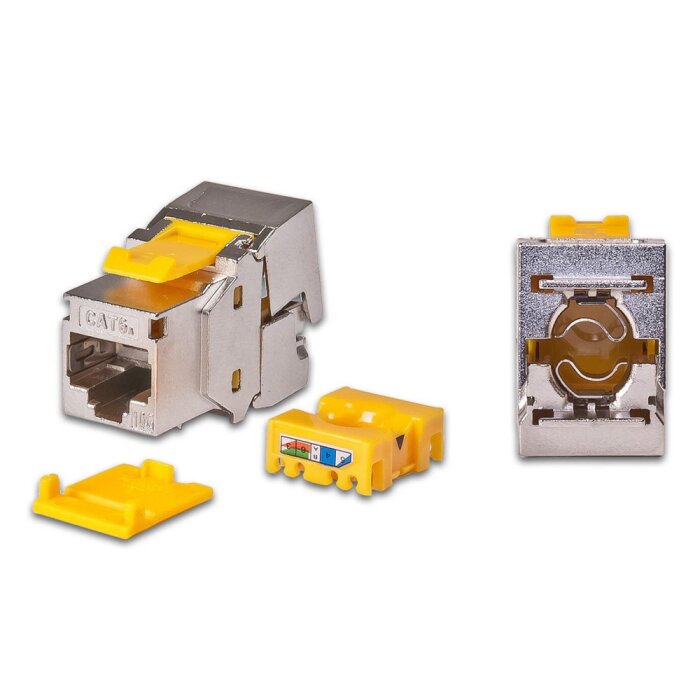

| Modellbezeichnung: | WKS JACK KAT6A STP EA |
| EAN: | 9120058272820 |
| Produkttyp: | Netzwerk-Anschlussmodul (Keystone Jack) |
| Funktion: | Verbindungselement zur Konfektionierung von Verlegekabeln auf eine RJ45-Buchse |
| Gehäusematerial: | Zinkdruckguss, vernickelt |
| Abmessungen (L x B x H): | 35,1 x 14,5 x 18,4 mm |
| Einbau-Kompatibilität: | Standardisiertes Keystone-Format (19,3 x 14,7 mm) |
| Anschluss Frontseite: | RJ45-Buchse (8P8C) |
| Anschluss Rückseite: | Schneidklemme (IDC), werkzeuglos |
| Kabelzuführung: | 180° (gerade) |
| Staubschutz: | Integrierte Staubschutzkappe im Lieferumfang |
| Steckzyklen (RJ45): | ≥ 750 |
| Übertragungskategorie: | CAT 6A (Komponente) |
| Unterstützte Klasse: | Klasse EA nach ISO/IEC 11801, EN 50173-1 |
| Bandbreite: | bis 500 MHz |
| Datenrate: | Geeignet für 10-Gigabit-Ethernet (10GBASE-T) |
| Schirmung: | Vollgeschirmt (STP/FTP), 360°-Schirmabnahme |
| PoE-Fähigkeit: | PoE (IEEE 802.3af, 15.4W), PoE+ (IEEE 802.3at, 30W), 4PPoE/PoE++ (IEEE 802.3bt, 90W) |
| Kontaktmaterial: | Phosphorbronze |
| Kontakt-Veredelung: | 50μm Goldauflage im Kontaktbereich |
| Isolationswiderstand: | ≥ 500 MΩ |
| Kontaktwiderstand: | ≤ 20 mΩ |
| Spannungsfestigkeit (Kontakt-Kontakt): | ≥ 1000V DC |
| Spannungsfestigkeit (Kontakt-Gehäuse): | ≥ 1500V DC |
| Strombelastbarkeit: | 1A bei 50°C |
| Geeignete Leiter: | Massivleiter und Litzenleiter |
| Ader-Querschnitt: | AWG 22/1 bis AWG 26/7 |
| Kabeldurchmesser (Außenmantel): | 5,0 mm bis 9,3 mm (stufenlos) |
| Beschaltungsschema: | Farbcodiert nach TIA/EIA T568A & T568B |
| Normen & Zertifikate: | ISO/IEC 11801, EN 50173, ANSI/TIA/EIA-568-C.2, IEC 60603-7-51, IEC 60512-99-001 |
| Garantie: | 25 Jahre Systemgarantie |
| Betriebstemperatur: | -40°C bis +66°C |
Lieferumfang
| 1 x Wirewin CAT.6a Keystone Modul (WKS JACK KAT6A STP EA) |
| 1 x Staubschutzkappe |
| 1 x Montageanleitung |
Häufig gestellte Fragen (FAQ)
Kann ich dieses CAT 6a Keystone-Modul mit einem CAT 7-Verlegekabel verwenden?
Ja, das ist problemlos möglich und eine sehr gängige Praxis. CAT 7-Kabel haben höhere Leistungsreserven bezüglich der Abschirmung. Da dieses CAT 6a-Modul für 10 GBit/s und 500 MHz spezifiziert ist, stellt es in dieser Kombination den normgerechten Endpunkt dar und die Gesamtstrecke wird als CAT 6a-Link zertifiziert.
Benötige ich wirklich kein Spezialwerkzeug für die Installation?
Für den Kernprozess, das Auflegen der Adern auf die Schneidklemmen, wird kein LSA-Auflegewerkzeug benötigt. Sie benötigen jedoch eine Abisolierzange, um den Kabelmantel zu entfernen, und einen kleinen Seitenschneider, um die überstehenden Adern sauber und bündig abzuschneiden.
Was ist der Unterschied zwischen T568A und T568B?
Beide sind standardisierte Verdrahtungsschemata. Technisch sind sie gleichwertig. Wichtig ist nur, dass an beiden Enden eines Kabels dasselbe Schema verwendet wird. In Europa ist T568B weiter verbreitet. Das Modul ist für beide Standards farbcodiert.
Ist dieses Modul abwärtskompatibel zu CAT 6 oder CAT 5e Kabeln?
Ja, Sie können dieses Modul auch mit CAT 6- oder CAT 5e-Kabeln verwenden. Die Gesamtleistung der Verbindung wird dann jedoch durch das schwächste Glied, also das Kabel, bestimmt und erreicht nur die Performance-Standards von CAT 6 bzw. CAT 5e.
Warum ist eine 50μm Goldauflage auf den Kontakten wichtig?
Die 50 Mikrometer dicke Goldauflage ist ein Qualitätsmerkmal, das die Kontakte vor Korrosion schützt und einen dauerhaft niedrigen Übergangswiderstand gewährleistet. Dies ist entscheidend für eine stabile Signalübertragung, besonders bei hohen Datenraten und bei Power over Ethernet (PoE).
Was bedeutet die 25-jährige Systemgarantie?
Die Systemgarantie bedeutet, dass der Hersteller für die Leistungsfähigkeit der gesamten Übertragungsstrecke garantiert, vorausgesetzt, alle Komponenten (Kabel, Patchpanel, Dosen, Module) stammen vom selben Hersteller und wurden fachgerecht installiert. Dies bietet eine hohe Investitionssicherheit.
