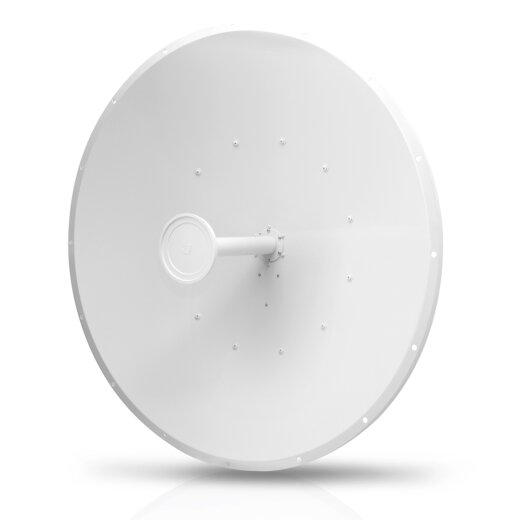

Ubiquiti AF-5G34-S45: Wenn Größe zählt
Bei Richtfunk gilt ein einfaches physikalisches Gesetz: Je größer die Fläche der Schüssel, desto mehr Signal wird eingefangen.
Die AF-5G34-S45 ist mit ihren 105 cm Durchmesser ein echtes Schwergewicht. Sie bündelt das Signal so stark, dass du selbst über Distanzen von 50, 80 oder 100 Kilometern noch hohe Datenraten übertragen kannst.
Slant 45 gegen Interferenzen
Gerade bei Long-Range-Links fängt man sich viel "Rauschen" aus der Umgebung ein.
Durch die Slant 45 Polarisation (die Antenne funkt im "X"-Format statt "+" Format) blendet diese Schüssel einen Großteil der Störungen durch fremde WLAN-Netze aus. Das verbessert das SNR (Signal-to-Noise Ratio) entscheidend.
Scharfschützen-Präzision
Mit einem Öffnungswinkel von nur 3 Grad verhält sich diese Antenne wie ein Scharfschützengewehr. Das Ausrichten erfordert Geduld und eine stabile Montage, aber sobald der Link steht, ist er extrem schwer zu stören ("Jamming"-resistent) und sehr abhörsicher.
Montage-Hinweis
Aufgrund der Größe und Windlast benötigt diese Antenne einen stabilen Mast. Die mitgelieferte Halterung verfügt über eine Feinjustierung, um den schmalen Strahl exakt auszurichten.
Detaillierte Technische Spezifikationen
| System & Kompatibilität | |
| Modell: | AF-5G34-S45 |
| Passende Radios: | airFiber 5X, airFiber 5XHD |
| Frequenzbereich: | 5.1 - 5.8 GHz |
| Einsatzbereich: | Outdoor Long-Range Backhaul |
| Antennen-Leistung | |
| Gewinn (Gain): | 34 dBi |
| Polarisation: | Slant 45° (± 45 Grad) |
| Öffnungswinkel (3dB): | 3° (Extrem stark gebündelt) |
| Front-to-Back Ratio: | 42 dB |
| Cross-Pol Isolation: | 35 dB Min. |
| VSWR: | 1.4:1 Max. |
| Mechanik & Umwelt | |
| Durchmesser: | 1050 mm (41.3") |
| Tiefe: | 421 mm (16.6") |
| Gewicht: | 13.5 kg (inkl. Halterung) |
| Windlast: | 1779 N @ 200 km/h (Sehr hoch!) |
| Windfestigkeit: | Bis 200 km/h (125 mph) |
| Anschluss: | 2x RP-SMA (Wetterfest, Pigtails inklusive) |
Lieferumfang
| 1 x AF-5G34-S45 Reflektor (105cm Schüssel) |
| 1 x Antennen-Feed (Slant 45) |
| 1 x Masthalterung mit Feinjustierung |
| 1 x Stabilisierungsstreben |
| 1 x Satz Pigtail-Kabel |
| Hinweis: Das Funkgerät (airFiber 5X) ist nicht enthalten. |
