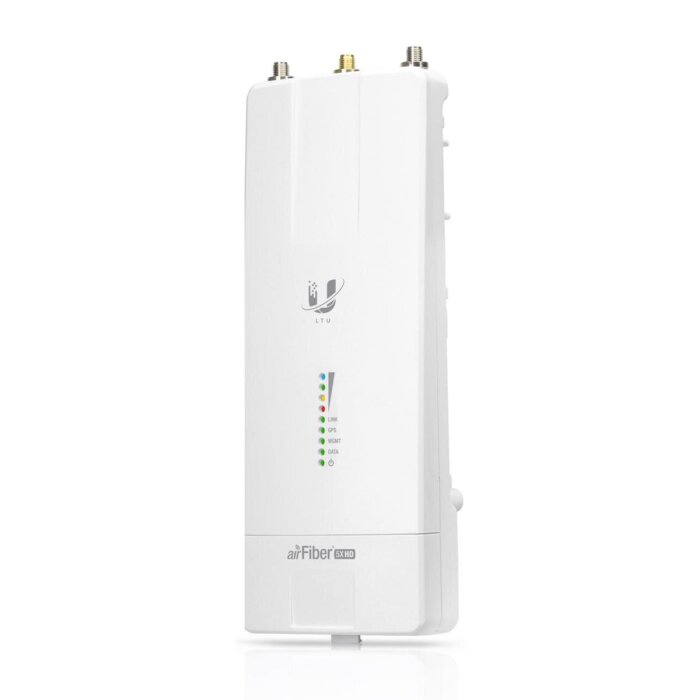

AF-5XHD: Gigabit-Performance, die Glasfaser herausfordert
Stell dir vor, du könntest zwei Standorte über Kilometer hinweg mit Gigabit-Geschwindigkeit verbinden – ohne einen einzigen Meter Kabel zu verlegen. Genau das ermöglicht der Ubiquiti airFiber 5XHD. Dieses Hochleistungs-Funkbrücken-System ist als sogenannter Backhaul konzipiert und liefert eine Performance, die es zur perfekten Alternative zu Glasfaserverbindung macht. Mit einem realen Datendurchsatz von über 1 Gbit/s und extrem niedriger Latenz ist der AF-5XHD die ideale Lösung für Internet Service Provider (WISPs), Unternehmen mit mehreren Gebäuden oder zur Anbindung von Videoüberwachungssystemen, die eine hohe Bandbreite erfordern.
LTU-Technologie: Der Game-Changer für deine Funkbrücke
Das Geheimnis hinter der überragenden Leistung ist Ubiquitis proprietäre LTU-Technologie. Im Gegensatz zu Systemen, die auf modifizierten Standard-WLAN-Chips basieren, wurde der LTU-Prozessor von Grund auf für den PtP-Richtfunk entwickelt. Das Ergebnis? Eine deutlich höhere spektrale Effizienz, die es dem AF-5XHD erlaubt, mehr Daten pro Hertz zu übertragen. In Kombination mit der fortschrittlichen 4096QAM-Modulation und einer herausragenden Störfestigkeit liefert dieses System eine stabile und zuverlässige Verbindung, selbst in funktechnisch anspruchsvollen Umgebungen. Diese Wireless Bridge setzt damit neue Maßstäbe in ihrer Klasse.
Gebaut für Extreme: IP67-Schutz und smarte Konfiguration
Ein professionelles Richtfunksystem muss den Elementen trotzen. Der airFiber 5XHD ist dafür bestens gerüstet. Mit dem im Lieferumfang enthaltenen Upgrade-Kit erreichst du eine IP67-Zertifizierung, die das Gerät vollständig gegen Staub und Wasser schützt. Der Betrieb ist in einem extremen Temperaturbereich von -40°C bis 55°C gewährleistet. Doch nicht nur die Hardware ist robust, auch die Einrichtung ist clever gelöst. Vergiss das umständliche Hantieren mit einem Laptop am Mast. Dank der integrierten Bluetooth-Schnittstelle verbindest du dich einfach mit der UISP Mobile App auf deinem Smartphone und nimmst alle Konfigurationen bequem und sicher vor Ort vor.
Maximale Kontrolle: Frequency Split & dedizierte Spektrumanalyse
In überfüllten 5-GHz-Bändern ist eine intelligente Frequenzplanung entscheidend. Der AF-5XHD bietet dir dafür einzigartige Werkzeuge. Mit der Frequency Split Funktion kannst du unterschiedliche Frequenzen für den Sende- (TX) und Empfangskanal (RX) festlegen. So weichst du gezielt Störquellen aus und maximierst die Stabilität deiner Verbindung. Zusätzlich arbeitet im Inneren ein dedizierter Co-Prozessor, der eine persistente Spektrumanalyse durchführt. Das bedeutet, du erhältst eine Echtzeit-Ansicht des gesamten Frequenzbandes, ohne dass die Leistung deiner aktiven Punkt-zu-Punkt Funkbrücke beeinträchtigt wird – ein unschätzbarer Vorteil für die Fehlersuche und Optimierung.
Stärken & Hinweise auf einen Blick
- Pro: Revolutionäre LTU-Technologie für höchste spektrale Effizienz und Durchsatz.
- Pro: Maximale Frequenz-Flexibilität durch unabhängige TX/RX-Frequenzen (Frequency Split).
- Pro: Dedizierter Co-Prozessor für unterbrechungsfreie Echtzeit-Spektrumanalyse.
- Pro: Extrem robustes und wetterfestes Design mit IP67-Zertifizierung.
- Pro: Einfache Einrichtung vor Ort dank integrierter Bluetooth-Schnittstelle und UISP App.
- Hinweis: Erfordert eine absolut präzise Ausrichtung und eine freie Sichtverbindung (Line of Sight) für optimale Leistung.
- Hinweis: Arbeitet im HDD/TDD-Modus, nicht im echten Full-Duplex (FDD).
Spezifikationen & Eigenschaften
| Hersteller: | Ubiquiti |
| Modell: | airFiber 5XHD |
| HAN / MPN: | AF-5XHD-EU |
| EAN / GTIN: | 0817882022828 |
| Shop-SKU: | ART1033 |
| Geräteklasse: | Hochleistungs-Funkbrücken-System (Wireless Bridge) |
| Abmessungen: | 224 x 82 x 48 mm |
| Gewicht: | 0.35 kg |
| Gehäuse: | Wetterfestes Design |
| Wetterschutz: | IP67 (mit mitgeliefertem Upgrade Kit) |
| Montage: | airFiber X Mount (Rocket Mount kompatibel) |
| Prozessor: | Ubiquiti LTU IC (Custom Silicon) |

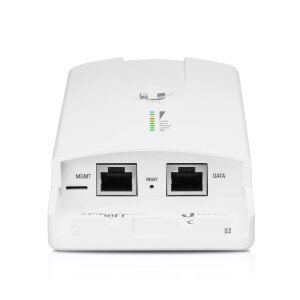

| Daten-Port: | 1x 10/100/1000 Mbps RJ45 |
| Management-Port: | 1x 10/100/1000 Mbps RJ45 |
| Antennenanschlüsse (MIMO): | 2x RP-SMA (wasserdicht) |
| GPS-Antennenanschluss: | 1x SMA (wasserdicht) |
| GPS: | Externe GPS-Antenne mit magnetischem Sockel |
| Max. Datendurchsatz: | 1.34 Gbit/s |
| Paketverarbeitung: | Über 2 Millionen Pakete pro Sekunde (Mpps) |
| Spektrale Effizienz: | Bis zu 21.2 bps/Hz |
| Stromversorgung: | Passives PoE (2-Paar und 4-Paar) |
| Unterstützter Spannungsbereich: | 18-54V DC |
| Max. Stromverbrauch: | 12 Watt |
| Betriebsfrequenz: | 4800 - 6200 MHz (abhängig von regionalen Vorschriften) |
| Max. Sendeleistung (TX Power): | +29 dBm (programmierbar) |
| Frequenzgenauigkeit (ohne GPS): | ± 2.5 ppm |
| Frequenzgenauigkeit (mit GPS): | ± 0.2 ppm |
| Kanalbandbreiten: | 10/20/30/40/50/60/80/100 MHz |
| Modulation: | Bis zu 4096QAM |
| Reichweite: | Über 100 km (abhängig von Antenne) |
| Betriebssystem: | airOS LTU (airOS F) |
| Betriebsmodi: | Master/Slave (PtP) |
| Verschlüsselung: | AES-256 |
| Konfiguration: | Web-Interface, Bluetooth via UISP Mobile App |
| Besonderes Feature 1: | Frequency Split (unterschiedliche TX/RX Frequenzen) |
| Besonderes Feature 2: | Programmierbarer Duty Cycle |
| Besonderes Feature 3: | Persistente Spektrumanalyse |
| Besonderes Feature 4: | AlignLock™ Antennen-Ausrichtungsalarm |
| Betriebstemperatur: | -40°C bis 55°C |
| Zertifizierungen: | CE, FCC, IC |
Lieferumfang
| 1 x Ubiquiti airFiber 5XHD (AF-5XHD-EU) |
| 1 x 24V, 1A Gigabit PoE Adapter |
| 1 x Externe GPS-Antenne |
| 1 x GPS-Masthalterung |
| 1 x IP67 Upgrade Kit (Wetterschutz) |
Häufig gestellte Fragen (FAQ)
Welche Antennen sind mit dem Ubiquiti airFiber 5XHD kompatibel?
Der AF-5XHD ist mit einer Vielzahl von Ubiquiti-Antennen kompatibel, insbesondere mit den airFiber X Antennen (z.B. AF-5G23-S45, AF-5G30-S45) und bestimmten RocketDish-Antennen (z.B. RD-5G30). Die Wahl der Antenne hängt von der benötigten Reichweite und dem gewünschten Antennengewinn (dBi) ab.
Was bedeutet die LTU-Technologie im AF-5XHD?
LTU steht für 'Long Term Ubiquiti' und bezeichnet eine von Ubiquiti entwickelte Chip- und Funktechnologie. Sie wurde speziell für den Wireless ISP (WISP) Markt entwickelt, um die Beschränkungen von Standard-WLAN-Chips (802.11) zu überwinden. LTU ermöglicht eine höhere spektrale Effizienz, bessere Störfestigkeit und eine weitaus größere Reichweite und Stabilität.
Benötige ich eine Lizenz, um den airFiber 5XHD zu betreiben?
Der AF-5XHD operiert im 5-GHz-Frequenzband. In vielen Regionen sind Teile dieses Bandes lizenzfrei nutzbar. Allerdings ist die maximale erlaubte Sendeleistung (EIRP) streng reguliert. Es ist zwingend erforderlich, sich vor der Inbetriebnahme über die geltenden nationalen Bestimmungen zu informieren.
Wie wird der airFiber 5XHD mit Strom versorgt?
Die Stromversorgung erfolgt über passives Power over Ethernet (PoE). Ein passender 24V, 1A Gigabit PoE-Injektor ist im Lieferumfang enthalten. Das Gerät wird also über dasselbe Netzwerkkabel mit Strom versorgt, über das auch die Daten übertragen werden.
Kann der AF-5XHD eine Glasfaserverbindung ersetzen?
Ja, für viele Anwendungsfälle. Mit einem realen Datendurchsatz von über 1 Gbit/s und sehr geringer Latenz kann eine PtP-Strecke mit dem AF-5XHD eine kostengünstige und schnell zu realisierende Alternative zu einer physischen Glasfaserverlegung sein, insbesondere zur Verbindung von Gebäuden.
Was ist der Unterschied zwischen dem AF-5XHD und dem älteren AF-5X?
Der AF-5XHD ist der Nachfolger und bietet dank der LTU-Technologie eine deutlich höhere Leistung, eine bessere Störunterdrückung, höhere Modulationsraten (4096QAM) und eine verbesserte Empfindlichkeit im Vergleich zum AF-5X, der auf der airMAX ac Technologie basierte.
