QuWireless QuPS4: Die Profi-Schnittstelle für dein Antennengehäuse
Die "All-in-One" Antennen von QuWireless sind genial, weil der Router sicher im Inneren sitzt. Doch oft entsteht ein Problem: Wie komme ich an den 4-Pin-Stromanschluss des Teltonika-Routers, wenn das Gehäuse zu ist?
Standardmäßig wird der Router über das Netzwerkkabel (PoE) gespeist. Doch in Industrie-Anlagen, auf Booten oder in Wohnmobilen ist oft eine direkte Stromversorgung (9-30V DC) gewünscht oder stabiler. Zudem bieten Teltonika Router wertvolle "Digital Inputs" (z.B. um den Router per Zündung zu starten oder Alarme auszulösen), die bei PoE verloren gehen.
Die Lösung: Der wasserdichte Durchbruch

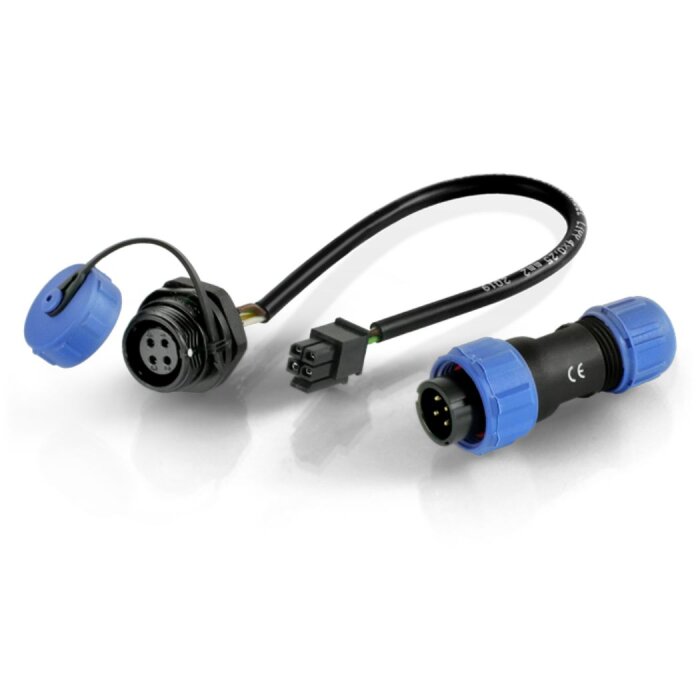

Der QuPS4 löst beides. Er wird in eine der freien M25-Öffnungen des Antennengehäuses geschraubt.
* Innen: Ein kurzes Kabel (15cm) mit dem originalen 4-Pin Molex-Stecker wird direkt in den Teltonika-Router gesteckt.
* Außen: Du hast eine robuste Industriesteckdose. Mit dem mitgelieferten Stecker (den du an dein eigenes Stromkabel lötest/schraubst) stellst du eine absolut wasserdichte Verbindung her.
Belegung der 4 Pins
Der Adapter schleift alle 4 Pins des Teltonika-Stromanschlusses durch: 1. Power (+): Für die direkte Stromversorgung. 2. Ground (-): Masse. 3. Input/Output: Für digitale Signale (frei belegbar je nach Router-Modell). 4. Input/Output: Für digitale Signale.
Detaillierte Technische Daten
| Bauform & Schutz | |
| Produktart: | Outdoor Power & I/O Connector Set |
| Schutzklasse: | IP67 (Wasserdicht im verschraubten Zustand) |
| Montage-Loch: | M25 x 1.5 (Standard für QuWireless Gehäuse) |
| Material: | UV-beständiger Kunststoff / Messing-Kontakte (Gold plated) |
| Elektrische Eigenschaften | |
| Polzahl: | 4 Pins (2x Power, 2x Data/IO) |
| Max. Spannung / Strom: | Bis 200V / 5A (Limitiert durch den Router!) |
| Interner Anschluss: | 4-Pin Micro-Fit 3.0 (Passend für Teltonika Power-Socket) |
| Kabellänge (Intern): | ca. 15 cm |
| Kompatibilität | |
| Gehäuse: | Alle QuWireless QuMax / QuSpot / QuOmni Gehäuse |
| Router: | Teltonika RUT240, RUT241, RUT950, RUT955, RUTX09, RUTX11, RUTX12, RUTX14, RUTX50 (Alle Modelle mit 4-Pin Power Socket) |
Lieferumfang
| 1 x QuPS4 Outdoor Einbaubuchse (mit Kabel für Router) |
| 1 x QuPS4 Outdoor Stecker (zum Selbstkonfektionieren) |
| 1 x Schutzkappe (für die Buchse bei Nichtbenutzung) |
