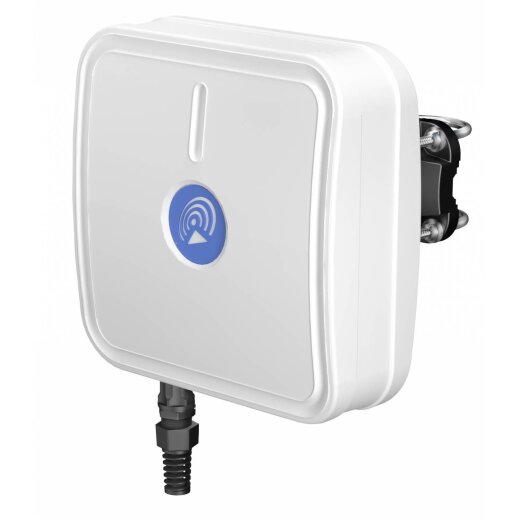

Maximale Performance: Die Zero-Loss 4x4 MIMO Richtantenne
Schluss mit schwachen Signalen und gedrosselten Geschwindigkeiten. Das QuMax AX12M wurde entwickelt, um ein zentrales Problem bei Outdoor-Installationen zu lösen: den Signalverlust durch lange Antennenkabel. Indem du deinen Teltonika RUTX12 oder RUTX14 Router direkt in das wetterfeste Gehäuse einsetzt, verbindest du ihn über ultrakurze Pigtails direkt mit der leistungsstarken 4x4 MIMO Richtantenne für schlechten Empfang. Dieses „Zero-Loss“-Prinzip stellt sicher, dass die volle Sende- und Empfangsleistung deines Routers ohne Dämpfung genutzt wird. Das Ergebnis ist eine spürbar stabilere Verbindung, höhere Datenraten und eine zuverlässigere Netzwerkanbindung, selbst an anspruchsvollen Standorten.
Gebaut für Extreme: IP67-Schutz und Passiv-PoE
Das QuMax AX12M ist mehr als nur eine Antenne – es ist eine professionelle Outdoor-Komplettlösung. Das Gehäuse aus ABS, Aluminium und Fiberglas ist nach IP67 zertifiziert und damit absolut staubdicht und gegen zeitweiliges Untertauchen geschützt. Ob bei eisigen -40 °C oder sengenden +75 °C, dein wertvoller Router bleibt sicher und voll funktionsfähig. Die Installation wird durch das integrierte PoE Antennengehäuse für Teltonika Router genial vereinfacht. Ein einziges Ethernet-Kabel versorgt den Router mit Strom (via Passive PoE) und stellt die Datenverbindung her. Das macht die Montage an Masten, Wänden oder auf Fahrzeugen so unkompliziert wie nie zuvor.
Die perfekte Symbiose für Teltonika RUTX12 & RUTX14

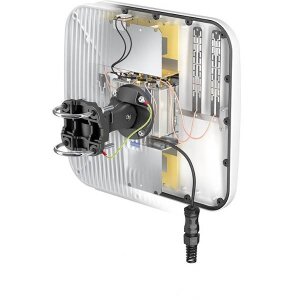

Dieses System ist kein universelles Gehäuse, sondern ein maßgeschneidertes Zubehör für Netzwerk-Router der Teltonika RUTX-Serie. Es ist präzise auf die Abmessungen und Anschlüsse der Modelle RUTX12 und RUTX14 abgestimmt. Die integrierte All-in-One Antennenlösung für RUTX12 Industrie-Anwendungen bündelt alle notwendigen Antennen: 4x4 MIMO LTE für die beiden Mobilfunkmodule des Routers, zwei omnidirektionale WLAN-Antennen für ein lokales Netz, eine GPS-Antenne für Ortungsdienste und eine Bluetooth-Antenne. Diese perfekte Abstimmung macht das AX12M zur ersten Wahl für Systemintegratoren und anspruchsvolle Anwender in den Bereichen Videoüberwachung, mobile Hotspots oder zur Anbindung abgelegener Standorte.
Stärken & Hinweise auf einen Blick
- Pro: Maximale Signalstärke durch Wegfall externer Antennenkabel (Zero-Loss-Prinzip).
- Pro: Extrem robustes und wetterfestes IP67-Gehäuse für den Einsatz unter rauesten Bedingungen.
- Pro: Vollständige All-in-One-Lösung mit LTE, WLAN, GPS und Bluetooth in einem Gehäuse.
- Pro: Vereinfachte Installation und Stromversorgung über ein einziges Netzwerkkabel dank Passive PoE.
- Hinweis: Ausschließlich mit den Teltonika-Routern RUTX12 und RUTX14 kompatibel.
- Hinweis: Die LTE-Richtantenne erfordert eine präzise Ausrichtung auf den nächsten Mobilfunkmast für optimale Leistung.
Spezifikationen & Eigenschaften
| Hersteller: | QuWireless |
| Modell: | QuMax AX12M |
| HAN / MPN: | AX12M |
| EAN: | 5907772035443 |
| Produkttyp: | All-in-One Multiband-Antennensystem mit Outdoor-Gehäuse |
| Kompatibilität: | Teltonika RUTX12, Teltonika RUTX14 |
| Integrierte Antennen: | 1x 4x4 MIMO LTE, 2x WLAN, 1x GPS, 1x Bluetooth |
| LTE Antennentyp: | 4x4 MIMO Richtantenne |
| LTE Frequenz & Gewinn (694-960 MHz): | 4 dBi |
| LTE Frequenz & Gewinn (1700-2200 MHz): | 5 dBi |
| LTE Frequenz & Gewinn (2200-2700 MHz): | 6 dBi |
| LTE Polarisation: | Vertikal |
| LTE Strahlbreite: | 90°/90° ±30° |
| LTE Impedanz: | 50 Ω |
| LTE VSWR: | <1.30, max <1.80 |
| LTE Anschlüsse (intern): | 4x SMA für Router-Anschluss |
| WLAN Antennentyp: | 2x Dual-Band Rundstrahlantenne |
| WLAN Frequenz & Gewinn (2.4-2.5 GHz): | 6 dBi |
| WLAN Frequenz & Gewinn (4.7-6.0 GHz): | 7 dBi |
| WLAN Polarisation: | Vertikal |
| WLAN Strahlbreite: | 360°/25° ±5° |
| WLAN Impedanz: | 50 Ω |
| WLAN VSWR: | <1.70, max <2.00 |
| GPS Antenne: | Integriert |
| Bluetooth Antenne: | Integriert |
| Stromversorgung: | Passive Power over Ethernet (PoE) |
| Anschluss nach außen: | 1x RJ45-Buchse |
| Gehäusematerial: | ABS, Aluminium, Polycarbonat, Fiberglas |
| Schutzklasse: | IP67 |
| Betriebstemperatur: | -40 °C bis +75 °C |
| Abmessungen (B x H x T): | 272 x 276 x 96 mm |
| Gewicht: | 1.8 kg |
Lieferumfang
| 1 x QuWireless QuMax AX12M Gehäuse mit integrierten Antennen |
| 1 x Montagesystem |
| Integrierte Pigtail-Kabel zum Anschluss des Routers |
Häufig gestellte Fragen (FAQ)
Welche Komponenten sind im Lieferumfang des QuMax AX12M enthalten?
Im Lieferumfang befindet sich das All-in-One-Gehäuse mit den integrierten Antennen (LTE, WLAN, GPS, Bluetooth), vorinstallierten Pigtail-Kabeln zum Anschluss des Routers und ein Montagesystem. Der Teltonika Router (RUTX12/RUTX14) selbst ist nicht enthalten und muss separat erworben werden.
Ist die QuMax AX12M Antenne für den 5G-Empfang geeignet?
Die Antenne deckt Frequenzbereiche ab, die auch für einige 5G-Bänder genutzt werden. Ihre Hauptspezifikation ist jedoch auf 4G/LTE ausgerichtet. Sie kann 5G-Signale in den unterstützten Frequenzbändern empfangen, ist aber keine dedizierte High-Band 5G-Antenne.
Wie wird der Router im Inneren mit Strom versorgt?
Der Router wird über Passive Power over Ethernet (PoE) mit Strom versorgt. Ein PoE-Injektor speist die Spannung in das Netzwerkkabel ein, das zum AX12M-Gehäuse führt. Im Inneren wird der Router dann über den RJ45-Anschluss mit Strom und Daten versorgt.
Kann ich mit dieser Antenne mein WLAN-Signal über weite Strecken senden?
Nein, die integrierten WLAN-Antennen sind Rundstrahler und dienen dazu, ein lokales WLAN-Netz um den Montageort herum bereitzustellen. Die Haupt-Richtwirkung bezieht sich auf die LTE-Antenne für den Mobilfunkempfang.
Für welche Anwendungsfälle ist die QuMax AX12M ideal?
Sie eignet sich perfekt für stationäre und mobile Installationen mit Bedarf an stabiler Internetverbindung, z.B. auf Baustellen, für Videoüberwachung, an abgelegenen Gebäuden oder auf Yachten und in Wohnmobilen.
Was bedeutet 4x4 MIMO bei der LTE-Antenne?
4x4 MIMO bedeutet, dass die Antenne vier separate Datenströme gleichzeitig senden und empfangen kann. Dies steigert in Verbindung mit einem kompatiblen Router wie dem Teltonika RUTX12/RUTX14 die Datenrate und Verbindungstabilität erheblich.
