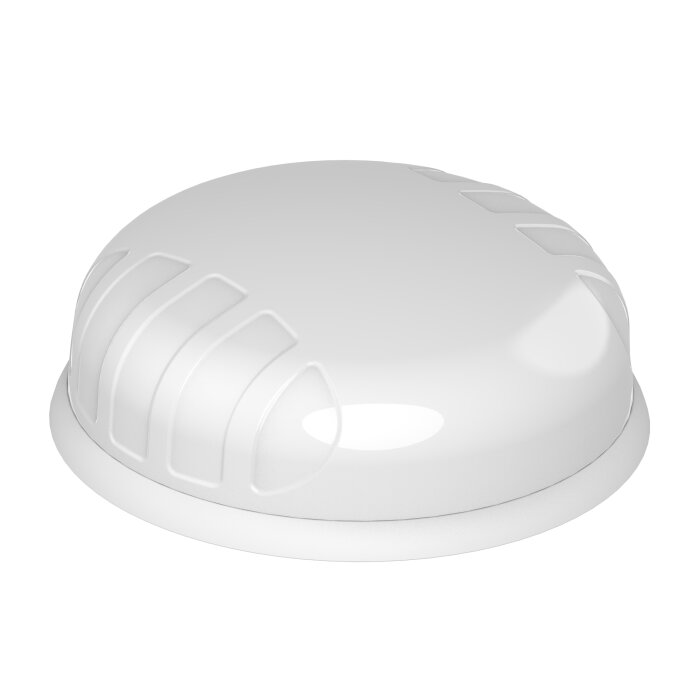

Poynting PUCK-2: Klein, flach und extrem widerstandsfähig
Die PUCK-Serie von Poynting hat sich weltweit als Standard für kompakte Antennen etabliert. Die PUCK-2 (V2) ist die spezialisierte LTE/5G Variante mit zwei Anschlüssen (MIMO). Sie beweist, dass man für guten Empfang keine riesigen Antennenmasten benötigt. Durch das patentierte Design liefert sie auch am Randgebiet von Funkzellen noch stabile Verbindungen.
Einsatzszenarien im Detail
Diese Antenne ist ein echter Allrounder. Hier sind einige Bereiche, in denen die PUCK-2 ihre Stärken voll ausspielt:
1. Wohnmobile, Camper & Offroad-Fahrzeuge
Wer mit dem Van unterwegs ist, muss oft auf die Fahrzeughöhe achten. Große Stabantennen bleiben an Ästen hängen oder passen nicht in die Garage. Die PUCK-2 ist so flach (36mm), dass sie die Fahrzeughöhe kaum beeinflusst. Da sie extrem robust ist, machen ihr auch Schläge durch tiefhängende Zweige nichts aus.
2. Logistik, LKWs und Flottenmanagement
Dank der E-Mark Zertifizierung darf diese Antenne offiziell im Straßenverkehr und auf LKWs installiert werden. Sie widersteht den Vibrationen des Motors und kann dank IP69K Schutzklasse sogar mit dem Dampfstrahler in der Waschanlage gereinigt werden, ohne Schaden zu nehmen.
3. Smart City & IoT (Internet of Things)
In der Stadttechnik muss Technik vandalismussicher sein. Die PUCK-2 ist nach IK10 stoßfest. Das macht sie ideal für:
* Digitale Werbetafeln (Digital Signage) an Bushaltestellen.
* Parkscheinautomaten und Ladesäulen für E-Autos.
* Intelligente Mülltonnen oder Pegelmessstationen.
4. Industrie & Schaltschränke
Maschinen in Fabriken stehen oft in Metallkäfigen oder Schaltschränken, die Funksignale blockieren. Die PUCK-2 wird einfach außen auf den Schaltschrank montiert (durchgeschraubt oder magnetisch). Durch den weiten Temperaturbereich (-40°C bis +80°C) funktioniert sie auch in Kühlhäusern oder heißen Produktionshallen.
Montage-Wunder
Poynting liefert fast jede erdenkliche Befestigungsmöglichkeit gleich mit.

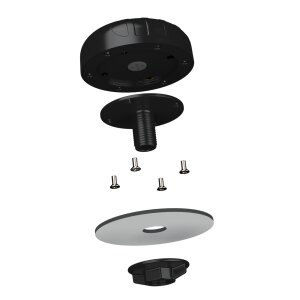

* Gewindestutzen: Für die feste Montage durch ein Loch im Dach (sicherste Variante).

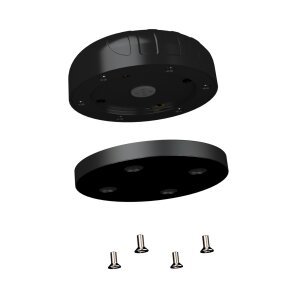

* Magnetfuß: Für temporäre Einsätze oder auf Stahlschränken.

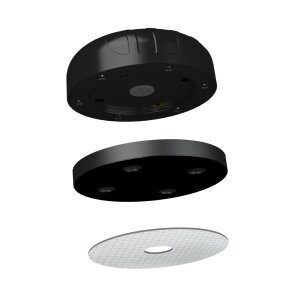

* Klebepad: Für Glasflächen oder Dächer, in die nicht gebohrt werden darf.

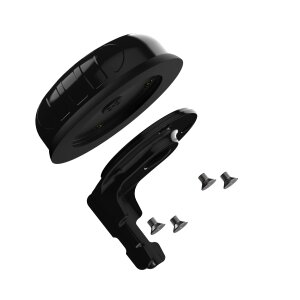

* Wandhalterung: Für die Montage an Gebäudewänden.
Technische Daten
| Hersteller / Modell: | Poynting / A-PUCK-0002-V2-01-W |
| Bauform: | Small Profile Omni-Directional MIMO |
| Frequenzbänder: | 617 – 960 MHz 1710 – 2700 MHz 3400 – 4200 MHz |
| Antennengewinn (Gain): | -1 dBi @ 617-960 MHz 6 dBi @ 1710-2700 MHz 6 dBi @ 3400-4200 MHz |
| VSWR: | < 2.5:1 (über 85% des Bandes) |
| Eingangsimpedanz: | 50 Ohm (Nominal) |
| Polarisation: | Linear Vertikal |
| Belastbarkeit (Power): | 10 W |
| Kabeltyp: | 2x 2m RTK-031 (Low Loss Koaxialkabel) |
| Kabeldämpfung: | 0.35 dB/m @ 900 MHz 0.53 dB/m @ 2000 MHz 0.6 dB/m @ 2500 MHz |
| Anschlüsse: | 2x SMA Stecker (Male, vergoldet) |
| Gehäusematerial: | PC+ABS (Halogenfrei, UV-Stabil) |
| Schutzklassen: | IP69K (Hochdruck/Dampfstrahl) IK10 (Stoßfestigkeit) |
| Zertifizierungen: | E-Mark (E1), UL 94-HB (Feuerfest), EN 13823, MIL-STD 810G (Salznebel) |
| Temperaturbereich: | -40°C bis +80°C |
| Windbeständigkeit: | Bis 220 km/h |
| Maße: | Ø 99.3 mm x 36 mm |
| Montage-Gewinde: | Ø 20 mm (M20), Gewindelänge 40 mm |
| Gewicht: | 0.376 kg |
Lieferumfang
| 1 x Poynting PUCK-2 Antenne (Weiß) mit 2m Kabel |
| 1 x Gewindestutzen (Spigot) & Mutter |
| 1 x Magnet-Basis |
| 1 x Doppelseitiges Klebepad (3M VHB) |
| 1 x Wand-/Masthalterung |
| 1 x Installationsanleitung |
