Deine Verbindung für Profi-Ansprüche: Sicher und langlebig
Wenn es um eine stabile Hochfrequenz-Verbindung geht, sind Kompromisse keine Option. Diese N-Buchse wurde für maximale Zuverlässigkeit entwickelt. Die massive Schraubverriegelung sorgt für eine mechanisch extrem belastbare Verbindung, die sich auch bei starken Vibrationen nicht löst. Das vernickelte Messinggehäuse schützt vor Korrosion und garantiert zusammen mit der hohen Zyklenfestigkeit eine lange Lebensdauer, selbst unter rauen Bedingungen.
Montage in Minuten: Warum Crimpen die bessere Wahl ist
Vergiss den Lötkolben! Mit dieser Buchse kannst du eine professionelle Verbindung in einem Bruchteil der Zeit herstellen. Das Crimpen ist eine saubere, schnelle und wiederholgenaue Methode. Du musst lediglich das Kabel korrekt abisolieren, den Pin auf den Innenleiter und die Hülse über das Schirmgeflecht pressen. Mit der passenden Crimpzange gelingt dir so jedes Mal eine perfekte, elektrisch und mechanisch einwandfreie Verbindung. Ideal, wenn du vor Ort schnell und effizient arbeiten musst und eine Anleitung zum N-Buchse für H-155 Kabel crimpen suchst.
Gebaut für draußen: Wetterfestigkeit, auf die du zählen kannst
Eine Außenantenne ist nur so gut wie ihre schwächste Verbindung. Dank des integrierten Silikon-O-Rings im Steckgesicht ist diese Buchse im fest verschraubten Zustand mit einem passenden N-Stecker optimal gegen das Eindringen von Regen, Schnee und Staub geschützt. Das macht sie zur ersten Wahl für alle Außeninstallationen, bei denen du eine dauerhaft stabile und wetterfeste N-Buchse für Außenantenne benötigst. Für extremen Langzeitschutz kannst du die Verbindung zusätzlich mit selbstvulkanisierendem Band umwickeln.
Keine Kompromisse bei der Signalqualität
Diese Buchse ist mehr als nur ein mechanisches Bauteil – sie ist ein entscheidender Teil deiner Signalkette. Der exakt definierte 50-Ohm-Wellenwiderstand, das hochwertige PTFE-Dielektrikum und der vergoldete Innenkontakt sorgen für eine exzellente Signalübertragung. Die Einfügedämpfung ist extrem gering und die Rückflussdämpfung (VSWR) ist hervorragend. Das bedeutet für dich: maximale Signalstärke und minimale Störungen für deine Anwendung, egal ob du einen N-Verbinder für RF-240 Antennenkabel oder andere kompatible Kabeltypen nutzt. Dieser Koaxial-Steckverbinder liefert Performance.
Stärken & Hinweise auf einen Blick
- Pro: Die robuste Schraubverriegelung sorgt für eine extrem sichere und vibrationsfeste Verbindung.
- Pro: Schnelle, saubere und reproduzierbare Montage durch Crimpen – ideal für Installationen vor Ort.
- Pro: Integrierte Dichtung sorgt im verschraubten Zustand für hohe Wetterfestigkeit (oft IP67).
- Pro: Exzellente HF-Eigenschaften durch präzise Fertigung und hochwertige Materialien.
- Hinweis: Für die Montage wird zwingend eine passende Crimpzange mit den korrekten Presseinsätzen benötigt.
- Hinweis: Eine einmal gecrimpte Verbindung kann nicht zerstörungsfrei gelöst und wiederverwendet werden.
Spezifikationen & Eigenschaften
| HAN / MPN: | N-S-H155 |
| EAN / GTIN: | 4251028601991 |
| Shop-SKU: | ART5095 |
| Produktkategorie: | Koaxial-Steckverbinder |
| Steckertyp: | N-Buchse (Female) |
| Norm: | Nach IEC 61169-16 |
| Verriegelung: | Schraubverriegelung (5/8-24 UNEF Gewinde) |
| Montageart: | Crimp / Crimp (Innen- & Außenleiter) |
| Wellenwiderstand: | 50 Ohm |
| Frequenzbereich (optimiert): | DC bis 6 GHz |
| Frequenzbereich (Norm): | bis 11 GHz |
| Kompatible Kabeltypen: | H-155, RF-5, RF-240 |
| Kompatibler Kabeldurchmesser: | ca. 5,4 mm |
| Rückflussdämpfung (VSWR): | ≤ 1.30 (bei 6 GHz) |
| Einfügedämpfung: | typ. < 0.1 dB |
| Material Gehäuse: | Messing, vernickelt |
| Material Innenkontakt: | Messing oder Bronze, vergoldet |
| Material Dielektrikum: | PTFE (Polytetrafluorethylen) |
| Dichtung: | Silikon-O-Ring |
| Schutzart (im Verbund): | entspricht oft IP67 |
| Mechanische Lebensdauer: | ≥ 500 Steckzyklen |
| Betriebstemperatur: | -55 °C bis +155 °C |
| Gewicht (geschätzt): | ca. 30 - 40 g |
Lieferumfang

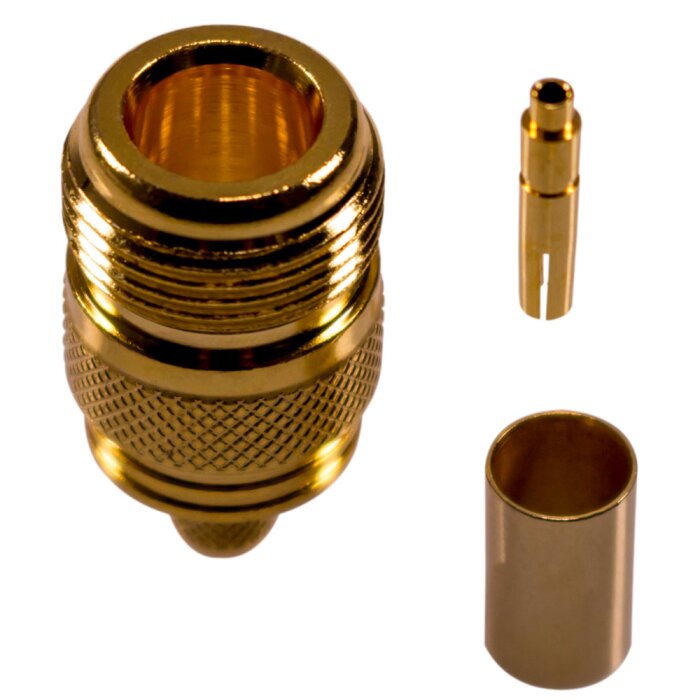

| 1 x N-Buchse (Crimp) für H-155, RF-5, RF-240 Kabel |
Häufig gestellte Fragen (FAQ)
Brauche ich einen Lötkolben, um diese N-Buchse zu montieren?
Nein, auf keinen Fall! Diese Buchse ist eine reine Crimp-Ausführung. Du verpresst sowohl den kleinen Pin für den Innenleiter als auch die große Hülse für die Abschirmung ganz einfach mit einer passenden Crimpzange. Das geht super schnell und du brauchst keine Hitze.
Welches Werkzeug brauche ich genau für diese Buchse und mein H-155 Kabel?
Du brauchst eine Crimpzange, die für H-155 oder ähnliche Kabeltypen gemacht ist. Achte auf die richtigen Sechskant-Öffnungen (Hex-Crimp). Für dein H-155 Kabel sind die gängigen Pressmaße meist 5,41 mm für die große Hülse und 1,72 mm für den Innenleiter-Pin. Wirf aber zur Sicherheit immer einen Blick auf die Spezifikationen deiner Zange!
Ist die Verbindung wirklich wetterfest, wenn ich sie draußen an meiner Antenne nutze?
Ja, absolut! Wenn du die Buchse fest mit einem passenden N-Stecker verschraubst, schützt der integrierte Silikon-O-Ring die Verbindung zuverlässig vor Regen und Feuchtigkeit. Für den ultimativen Schutz bei extremen Wetterbedingungen kannst du die fertige Verbindung zusätzlich mit selbstvulkanisierendem Dichtungsband umwickeln.
Passt diese Buchse auch auf mein dünneres RG58-Kabel?
Nein, davon raten wir dir dringend ab. Diese Buchse ist speziell für die Maße von H-155, RF-5 oder RF-240 Kabeln mit etwa 5,4 mm Durchmesser konzipiert. Ein dünneres Kabel hätte keinen festen Halt und der Wellenwiderstand würde nicht mehr stimmen, was zu massiven Signalverlusten führt.
Was ist der Unterschied zwischen Crimpen und Löten – und was ist für mich besser?
Gute Frage! Crimpen ist eine schnelle, mechanische Pressverbindung, die du mit dem richtigen Werkzeug immer wieder in perfekter Qualität herstellen kannst. Sie ist super stabil und vibrationsfest. Löten erfordert etwas Übung und ist anfälliger. Für eine zuverlässige Verbindung, die du schnell herstellen willst, ist Crimpen deine beste Wahl.
Woran erkenne ich, dass ich die Buchse richtig gecrimpt habe?
Das kannst du ganz einfach testen: Zieh einmal fest, aber mit Gefühl, am Kabel und an der Buchse. Da darf sich absolut nichts bewegen. Der Innenleiter-Pin muss bombenfest sitzen und die große Hülse das Schirmgeflecht fest umschließen. Profi-Tipp: Miss kurz mit einem Multimeter nach, ob du versehentlich einen Kurzschluss gebaut hast.
