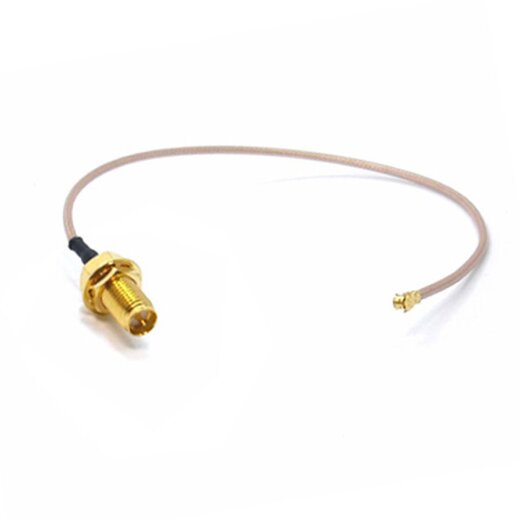

Koaxial Pigtail | RG-178, 25cm, U.FL Stecker auf RP-SMA Buchse

Artikelnummer: ART5206
GTIN: 4251028601250
HAN: CP-UFL-RPSMA
Kategorie: Antennenkabel WLAN

Die Brücke von der Platine zur Antenne. Dieses hochwertige Koaxial-Pigtail verbindet interne Funkmodule (mit U.FL / IPEX Anschluss) mit externen WLAN-Antennen (RP-SMA). Mit einer Länge von 25 cm bietet es genug Spielraum für die saubere Verlegung in PC-Gehäusen, Routern oder Industrie-Boxen. Das Kabel ist aus robustem RG-178 gefertigt, was eine bessere Abschirmung und Haltbarkeit als Standard-Drähte bietet. Die RP-SMA Buchse ist als "Bulkhead" ausgeführt: Dank der mitgelieferten Mutter und Unterlegscheibe kannst du sie fest in eine Gehäusewand einschrauben. Perfekt für Umbauten, Reparaturen oder Eigenbau-Projekte im Frequenzbereich von 0 bis 6 GHz (WLAN, Bluetooth, ZigBee).

Highlights

U.FL (Hirose): Der Standard-Stecker für Mini-PCIe & M.2 WLAN-Karten.
RP-SMA Buchse: Passend für fast alle handelsüblichen WLAN-Antennen.
Einbaufähig: Inkl. Mutter & Unterlegscheibe für Montage an Gehäusewänden.
RG-178 Kabel: Hochwertiger und robuster als 1.13mm Standardkabel.
25 cm Länge: Optimal für Desktop-PCs, Router oder Schaltschränke.
Bis 6 GHz: Geeignet für 2.4 GHz und 5 GHz WLAN.

Bist du unsicher, ob U.FL oder RP-SMA passt? Schick uns ein Foto deiner Anschlüsse!

6,49 €

inkl. 19% USt. , zzgl.

Direkt verfügbar!

Lieferzeit: 1 - 2 Tage (DE - Ausland abweichend)

Koaxial Pigtail | RG-178, 25cm, U.FL Stecker auf RP-SMA Buchse

6,49 € *

In den Warenkorb

Das Pigtail für Profi-Bastler und Industrie

Du baust einen eigenen Router? Du willst deinen Raspberry Pi mit einer externen Antenne ausstatten? Oder hat dein Industrie-PC schlechten Empfang im Metallgehäuse?
Dann brauchst du dieses Kabel. Es holt das Hochfrequenz-Signal von der Platine nach draußen.

Stecker-Kunde: Was ist was?

Das größte Problem bei Pigtails ist die Verwechslung der Stecker. * Seite A (Platine): Der U.FL (oder IPEX) Stecker ist winzig (ca. 3mm Durchmesser) und wird auf die Platine "geklickt". * Seite B (Antenne): Die RP-SMA Buchse hat ein Außengewinde und in der Mitte ein Loch (keinen Stift!). Das ist der Standard für WLAN.
(Achtung: Nicht verwechseln mit SMA, welches im Mobilfunk genutzt wird und einen Stift hat).

Qualität macht den Unterschied: RG-178

Viele günstige Pigtails nutzen extrem dünne 1.13mm Kabel. Diese knicken leicht und haben eine hohe Dämpfung.
Wir nutzen hier RG-178. Das Kabel hat einen braunen, transparenten Mantel, ist thermisch belastbarer und mechanisch deutlich stabiler. Auf 25cm Länge hast du so weniger Signalverlust und eine längere Lebensdauer, auch wenn es im Gehäuse mal eng und warm wird.

Montage

Dank des langen Gewindes an der RP-SMA Buchse, der Zahnscheibe und der Mutter kannst du dieses Kabel perfekt in Gehäusewände, Slotblenden oder Frontplatten einbauen. Einfach ein Loch bohren (ca. 6.5mm), durchstecken, verschrauben – fertig.

Detaillierte Technische Spezifikationen

Anschlüsse & Kabel
Anschluss A (Intern):	U.FL (Hirose U.FL-LP-066) / IPEX / IPX
Anschluss B (Extern):	RP-SMA Buchse (Reverse Polarity, Außengewinde, Loch innen)
Kabeltyp:	RG-178 (FEP Mantel, Braun-Transparent)
Länge:	25 cm
Impedanz:	50 Ohm
Leistung & Montage
Frequenzbereich:	0 - 6 GHz (2.4 GHz, 5 GHz, 5.8 GHz)
Montageart:	Bulkhead (Einbaubuchse mit Mutter & Scheibe)
Temperaturbereich:	-55°C bis +165°C (Dank FEP Mantel)

Lieferumfang

1 x Pigtail 25cm (RG-178, U.FL auf RP-SMA)

1 x Befestigungsmutter & Unterlegscheibe (vormontiert)

Herstellerinformationen: Name: JARFT
Homepage: https://www.jarft.eu/

Verantwortliche Person: Name: DAJB Hamburg GmbH
Straße: Von-Bargen-Straße 34
PLZ, Ort: 22041 , Hamburg
Land: Deutschland
E-Mail: hallo@dajb-hamburg.de
