Schluss mit Kabelstress: Die 90°-Lösung für deine Installation
Jeder, der schon einmal mit starren Koaxialkabeln gearbeitet hat, kennt den Kampf. Du zwingst das Kabel in eine unnatürliche Biegung, nur um es an die Buchse deines Geräts anzuschließen. Das Ergebnis: permanenter Stress auf die Lötstellen und die Gefahr eines Kabelbruchs. Mit diesem robusten 90 Grad N-Verbinder gehört das der Vergangenheit an. Er wird direkt an die Gerätebuchse geschraubt und leitet die Verbindung im perfekten rechten Winkel weiter. Dein Kabel kann nun ganz entspannt und ohne mechanische Spannung angeschlossen werden, was die Lebensdauer deiner gesamten Ausrüstung signifikant erhöht.
Perfekte Kabelführung, selbst wenn es eng wird
In Schaltschränken, wetterfesten Antennengehäusen oder bei der Montage von Routern direkt an der Wand ist Platz oft Mangelware. Ein gerade abstehendes Kabel kann hier schnell zum Problem werden oder die Installation unmöglich machen. Der platzsparende N-Adapter ist hier der Game-Changer. Durch seine gewinkelte Bauform ermöglichst du eine saubere und professionelle Kabelführung, die parallel zur Montagefläche verläuft. So sieht alles nicht nur ordentlicher aus, sondern du sparst auch wertvollen Raum.
Maximale Performance bis 11 GHz: Kompromisslose Signalqualität
Ein Adapter darf die Signalqualität niemals verschlechtern. Deshalb wurde dieses Modell für höchste Ansprüche entwickelt. Mit einem Frequenzbereich, der von DC bis 11 GHz reicht, ist es für alle modernen Funktechnologien wie 5G, LTE Advanced und WiFi 6E bestens gerüstet. Das extrem niedrige Stehwellenverhältnis (VSWR ≤ 1.25) und eine kaum messbare Einfügedämpfung von ca. 0.14 dB stellen sicher, dass dein Signal nahezu verlustfrei übertragen wird. Dieser HF Adapter 50 Ohm für 5G Antenneninstallation ist die professionelle Wahl für eine stabile und schnelle Verbindung.
Gebaut für die Ewigkeit: IP67-Schutz für den Außeneinsatz
Dieser Adapter ist nicht nur für den Schreibtisch gemacht. Das massive Gehäuse aus vernickeltem Messing, das hochwertige PTFE-Dielektrikum und die vergoldeten Innenleiter sind für den harten Dauereinsatz konzipiert. Im fest verschraubten Zustand erreicht der Adapter die Schutzklasse IP67, was ihn staubdicht und unempfindlich gegen zeitweiliges Untertauchen in Wasser macht. Ob Regen, Schnee oder extreme Temperaturen von -55 °C bis +155 °C – dieser N-Winkeladapter 90 Grad wetterfest garantiert eine zuverlässige Funktion über Jahre hinweg.
Stärken & Hinweise auf einen Blick
- Pro: Reduziert mechanischen Stress auf Kabel und Gerätebuchsen erheblich.
- Pro: Ermöglicht eine saubere, platzsparende Kabelführung in engen Umgebungen.
- Pro: Exzellente HF-Eigenschaften (bis 11 GHz, niedriges VSWR) für verlustfreie Übertragung.
- Pro: Extrem robust und wetterfest (IP67) für den dauerhaften Außeneinsatz.
- Hinweis: Jede zusätzliche Steckverbindung ist eine potenzielle, wenn auch hier minimale, Signalreflexionsquelle.
- Hinweis: Die Hebelwirkung des Adapters sollte bei Installationen mit starken Vibrationen berücksichtigt werden.
Spezifikationen & Eigenschaften
| Produkttyp: | HF-Winkeladapter (90°) |
| HAN / MPN: | N-13-11-TGN |
| EAN: | 4251028601465 |
| Anschluss A: | N-Stecker (Male) |
| Anschluss B: | N-Buchse (Female) |
| Impedanz: | 50 Ohm |
| Frequenzbereich: | DC bis 11 GHz |
| VSWR (Stehwellenverhältnis): | ≤ 1.25 @ 6 GHz |
| Einfügedämpfung (Insertion Loss): | ca. 0.14 dB @ 6 GHz |
| Schirmdämpfung: | ≥ 90 dB @ 3 GHz |
| Maximale Betriebsspannung: | 1000 V (rms) |
| Durchschlagsfestigkeit: | 2500 V (rms) |
| Isolationswiderstand: | ≥ 5000 MΩ |
| Kontaktwiderstand (Innenleiter): | ≤ 1 mΩ |
| Kontaktwiderstand (Außenleiter): | ≤ 1 mΩ |
| Gehäusematerial: | Messing |
| Oberflächenveredelung Gehäuse: | Vernickelt |
| Material Innenleiter/Kontakt: | Messing, vergoldet |
| Dielektrikum (Isolator): | PTFE (Polytetrafluorethylen) |
| Dichtungsmaterial (O-Ring): | Silikonkautschuk |
| Betriebstemperaturbereich: | -55 °C bis +155 °C |
| Schutzart (IP-Klasse): | IP67 (im verschraubten Zustand) |
| Mechanische Lebensdauer: | ≥ 500 Steckzyklen |
| Gewicht: | ca. 48 g |
Lieferumfang

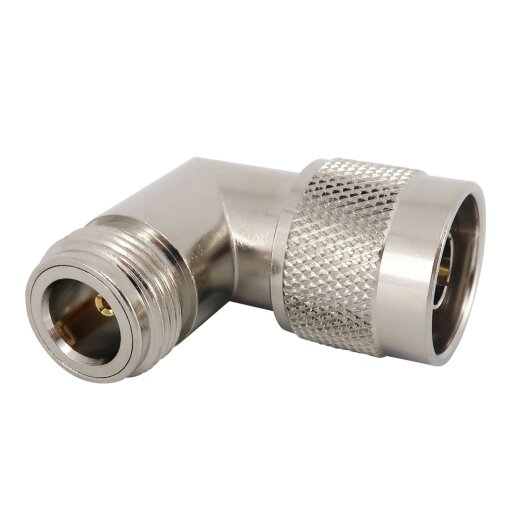

| 1 x Koaxial Adapter - N Stecker auf N Buchse, 90° gewinkelt |
Häufig gestellte Fragen (FAQ)
Kannst du diesen Adapter für deine 5G-Außenantenne verwenden?
Ja, absolut! Mit seinem Frequenzbereich bis 11 GHz und der IP67-Schutzklasse ist der Adapter perfekt für den Einsatz mit deiner 5G- oder LTE-Antenne im Freien. Er sorgt für eine wetterfeste und mechanisch stabile Verbindung, auf die du dich verlassen kannst.
Verlierst du durch den Adapter an Signalstärke bei deinem WLAN?
Technisch gesehen hat jeder Adapter eine minimale Einfügedämpfung. Bei diesem Modell liegt sie aber bei nur ca. 0.14 dB, was extrem niedrig ist. In der Praxis ist dieser Verlust so gering, dass du bei deinen WLAN-Anwendungen (egal ob 2.4, 5 oder 6 GHz) keinen spürbaren Unterschied in der Signalstärke oder Geschwindigkeit feststellen wirst.
Wofür steht 'PTFE' beim Isolator und ist das wichtig für dich?
PTFE ist ein hochwertiger Kunststoff, den du vielleicht als Teflon® kennst. Er hat exzellente elektrische Isoliereigenschaften bei hohen Frequenzen und ist extrem temperaturbeständig. Für dich bedeutet das ganz einfach: Der Adapter sorgt für eine saubere Signalübertragung ohne Störungen und ist super langlebig, egal ob bei starker Sonneneinstrahlung oder eisiger Kälte.
Passt der Adapter an jeden N-Anschluss?
Ja, der Adapter verwendet die weltweit genormten N-Steckverbinder mit 50 Ohm Impedanz. Du kannst ihn also problemlos an jede Standard-N-Buchse oder jeden Standard-N-Stecker anschließen, wie du sie bei professionellen Antennen, Routern oder Messgeräten findest.
Warum ist der Mittelkontakt vergoldet? Ist das nur für die Optik?
Nein, das ist pure Funktion für dein Signal! Gold ist ein hervorragender elektrischer Leiter und extrem korrosionsbeständig. Die Vergoldung des Mittelkontakts sorgt für einen dauerhaft niedrigen Übergangswiderstand und garantiert dir eine verlustfreie Signalübertragung über die gesamte Lebensdauer des Adapters.
Dein Antennenkabel ist sehr starr. Hilft dir der Adapter dabei, es an deinem Router anzuschließen?
Genau dafür ist er ideal! Anstatt dein starres Kabel in einen engen Bogen zur Router-Buchse zu zwingen, was Kabel und Buchse beschädigen kann, schließt du einfach den Adapter an. So kannst du dein Kabel ganz entspannt und ohne mechanische Spannung von oben oder von der Seite anschließen.
