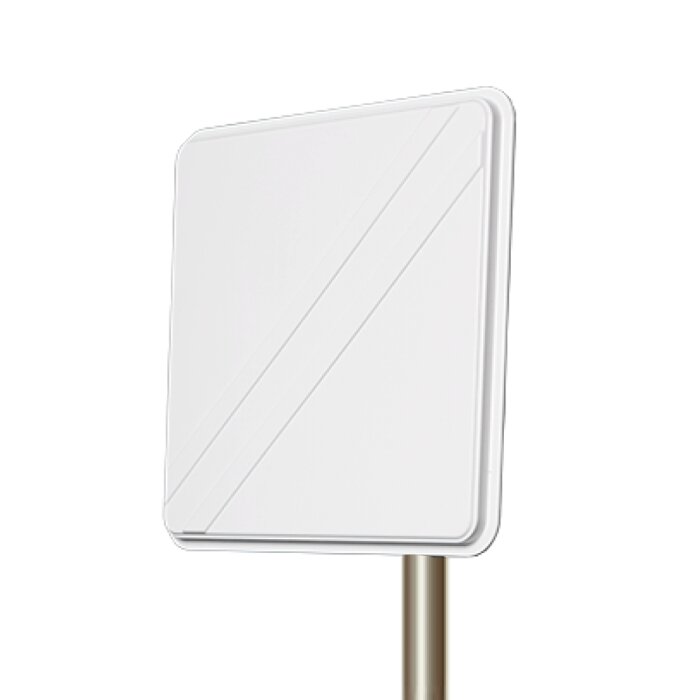

Präzision statt Gießkanne: Die 14dBi Richtantenne für Profis
Während eine normale Rundstrahlantenne dein Signal wie eine Gießkanne in alle Richtungen verteilt, arbeitet die Interline PANEL 14 HELIUM wie ein Scharfschütze. Sie bündelt die gesamte Energie in einen schmalen 30°-Korridor. Das Ergebnis: eine extreme Reichweite in genau die Richtung, die du anvisierst. Ideal, um gezielt weit entfernte Helium-Hotspots zu erreichen oder eine stabile Punkt-zu-Punkt Verbindung über weite Strecken aufzubauen, wo andere Antennen längst aufgeben.
Gebaut für die Ewigkeit: IP67-Schutz für jedes Wetter
Diese Antenne ist für den dauerhaften, wartungsfreien Außeneinsatz konzipiert. Das Gehäuse aus UV-beständigem Kunststoff ist nach IP67 vollständig gegen Staub und sogar zeitweiliges Untertauchen geschützt. Die pulverbeschichtete Rückplatte und die robuste Konstruktion widerstehen Windgeschwindigkeiten von bis zu 160 km/h und einem extremen Temperaturbereich von -40°C bis +80°C. Einmal montiert, verrichtet sie jahrelang zuverlässig ihren Dienst.
Maximale Kontrolle für dein 868 MHz Netzwerk
Professionelle Hardware erfordert eine professionelle Installation. Die mitgelieferte, neigbare Metallhalterung ermöglicht eine millimetergenaue Ausrichtung am Mast – ein Muss bei diesem engen Abstrahlwinkel. Für eine verlustfreie Verbindung empfehlen wir die Verwendung eines hochwertigen, verlustarmen 50-Ohm-Koaxialkabels (z.B. LMR-400), das so kurz wie möglich gehalten wird. Und denk daran: Jede Außenantenne benötigt einen vorschriftsmäßigen Blitzschutz, um deine wertvolle Hardware zu schützen.
Ideal für Helium, LoRaWAN und anspruchsvolle IoT-Projekte
Egal ob du deine Helium-Mining-Erträge maximieren, ein weitläufiges LoRaWAN-Netzwerk für IoT-Sensoren aufbauen oder eine stabile M2M-Verbindung realisieren möchtest – diese Antenne ist das richtige Werkzeug. Sie ist perfekt für Technologien wie LoRa, Sigfox, Helium, XBee und Z-Wave im 868-MHz-Band geeignet und stellt sicher, dass deine Daten auch über größte Distanzen zuverlässig ankommen. Sie ist eine der leistungsstärksten LoRaWAN Antennen für den zivilen Einsatz.
Stärken & Hinweise auf einen Blick
- Pro: Extreme Reichweite und Signalbündelung durch 14 dBi Gewinn und 30° Öffnungswinkel.
- Pro: Herausragende Wetterfestigkeit (IP67) und breiter Temperaturbereich für den jahrzehntelangen Außeneinsatz.
- Pro: Flexible und präzise Ausrichtung dank neigbarer Profi-Masthalterung.
- Pro: Hohe Störfestigkeit und Signalqualität durch exzellentes Vor-Rück-Verhältnis.
- Hinweis: Erfordert eine sehr präzise und stabile Ausrichtung auf das Ziel; kleinste Abweichungen führen zu Signalverlust.
- Hinweis: Ungeeignet für die flächendeckende Versorgung der nahen Umgebung (keine 360°-Abdeckung).
Spezifikationen & Eigenschaften
| Hersteller | Interline |
| Modell | PANEL 14 HELIUM |
| Hersteller-Artikelnummer (HAN) | IP-G14-F7988-HV |
| EAN | 5907758040812 |
| Produkttyp | Passive Richtantenne (Panel-Antenne) |
| Anwendungsbereiche | IoT, M2M, LoRa, LoRaWAN, Sigfox, Helium, XBee, RFID, Z-Wave |
| Frequenzbereich | 790 - 880 MHz |
| Optimiert für Frequenzband | 863 - 870 MHz (EU lizenzfrei) |
| Antennengewinn | 14 dBi |
| Impedanz | 50 Ω |
| Polarisation | Linear (Horizontal oder Vertikal einstellbar) |
| VSWR (Maximal) | ≤ 2.0:1 |
| VSWR (Typisch @ 868 MHz) | ≈ 1.41:1 |
| Halbwertzeitbreite (-3dB Horizontal) | 30° |
| Halbwertzeitbreite (-3dB Vertikal) | 30° |
| Vor-Rück-Verhältnis (FBR) | >20 dB |
| Kreuzpolarisations-Entkopplung (XPD) | >21 dB |
| Maximale Eingangsleistung | 300 W |
| DC-Erdung | Ja (Gleichstromkurzschluss) |
| Anschlussstecker | N-Buchse (N-female) |
| Einsatzumgebung | Outdoor (Außenbereich) |
| IP-Schutzart | IP67 (staubdicht, schutz gegen zeitweiliges Untertauchen) |
| Betriebstemperatur | -40°C bis +80°C |
| Maximale Windlast | 160 km/h |
| Gehäusematerial | UV-beständiger Kunststoff |
| Rückplatte | Pulverbeschichtet |
| Montageart | Mastmontage |
| Geeigneter Mastdurchmesser | ø 38 – 51 mm |

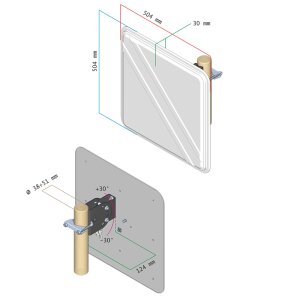

| Abmessungen (nur Antenne) | 504 x 504 x 30 mm |
| Gewicht (inkl. Halterung) | 2,80 kg |
Lieferumfang
| 1 x Interline PANEL 14 HELIUM 14dBi Richtantenne |
| 1 x Neigbare Metallhalterung für Mastmontage |
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil dieser 14dBi-Richtantenne gegenüber einer 8dBi-Rundstrahlantenne für Helium-Mining?
Eine Richtantenne wie die Interline PANEL 14 HELIUM bündelt die Sende- und Empfangsenergie in einen schmalen Korridor. Dies ist ideal, um gezielt weit entfernte Hotspots anzuvisieren oder wenn Ihr Standort keine 360°-Sicht hat. Sie maximiert die Reichweite in eine bestimmte Richtung, während eine Rundstrahlantenne das Signal gleichmäßiger, aber mit weniger Reichweite in alle Richtungen verteilt.
Kann ich diese Antenne auch in Innenräumen verwenden?
Obwohl die Antenne für den Außeneinsatz konzipiert und IP67-zertifiziert ist, ist eine Indoor-Nutzung technisch möglich. Aufgrund ihrer Größe von ca. 50x50 cm und der Notwendigkeit einer präzisen Ausrichtung ist dies jedoch unpraktisch. Die Leistung wird durch Wände und andere Hindernisse stark beeinträchtigt.
Welches Kabel und welche Länge sollte ich für den Anschluss verwenden?
Verwenden Sie ein hochwertiges, verlustarmes 50-Ohm-Koaxialkabel wie LMR-400, um den hohen Antennengewinn zu erhalten. Halten Sie das Kabel so kurz wie möglich, da bei Längen über 5-10 Metern die Verluste bei minderwertigen Kabeln den Vorteil der starken Antenne erheblich reduzieren können.
Muss die Polarisation (vertikal/horizontal) an mein Ziel angepasst werden?
Ja, für optimale Leistung sollten Sende- und Empfangsantenne die gleiche Polarisation aufweisen. Bei LoRaWAN und Helium wird meist eine vertikale Polarisation verwendet. Daher sollte die Interline-Antenne in der Regel vertikal polarisiert montiert werden, was die einstellbare Halterung ermöglicht.
Wie anspruchsvoll ist die Montage und Ausrichtung?
Die Montage ist dank der mitgelieferten Halterung unkompliziert. Die Ausrichtung erfordert jedoch Geduld und Präzision. Wegen des schmalen Öffnungswinkels von 30° müssen Sie die Antenne exakt auf das Ziel ausrichten. Tools zur Signalanalyse oder Helium-Explorer-Karten sind dabei sehr hilfreich.
Ist ein Blitzschutz für diese Außenantenne notwendig?
Ja, absolut. Jede Außenantenne, besonders an erhöhten Positionen, muss vorschriftsmäßig geerdet und mit einem geeigneten Blitzschutz versehen werden. Dies schützt Ihre Antenne, angeschlossene Geräte wie Helium-Miner und die Gebäudeinfrastruktur.
