Die "Wahrheit" über Ihre Verkabelung
Nach dem Auflegen einer Netzwerkdose oder dem Crimpen eines Steckers stellt sich immer die Frage: "Habe ich alles richtig gemacht?". Der LogiLink WZ0015 gibt die Antwort.
So funktioniert es

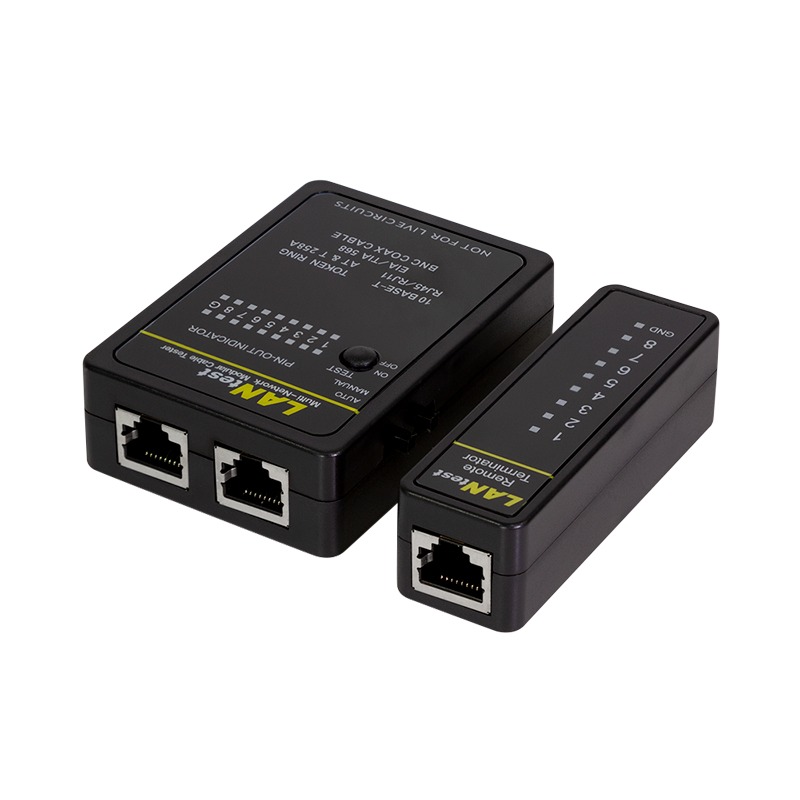

Sie stecken das eine Ende des Kabels in den "Master" und das andere in den "Remote". Schalten Sie das Gerät ein (ON oder S für Slow/Langsam). Die LEDs laufen nun von 1 bis 8 durch.
* Alles grün? Perfekt, die Verbindung steht 1:1.
* Eine LED bleibt dunkel? Die Ader hat keinen Kontakt (Kabelbruch oder schlecht gecrimpt).
* Reihenfolge falsch (z.B. 1-2-4-3)? Sie haben Adern vertauscht.
Ideal für Haus-Installationen
Der größte Vorteil ist die Modularität. Wenn Sie ein Kabel vom Keller ins Dachgeschoss verlegt haben, können Sie beide Enden nicht an ein Gerät halten. Beim WZ0015 ziehen Sie einfach die rechte Seite (Remote) ab, stecken sie oben an die Dose und messen unten im Keller mit dem Hauptgerät.
Technische Daten: Funktion
| Hersteller / Modell: | LogiLink / WZ0015 |
| Geeignet für: | Patchkabel & Verlegekabel |
| Stecker-Typen: | RJ45 (Netzwerk 8-polig) RJ11 / RJ12 (Telefon 6-polig) |
| Test-Modi: | Normal (schnell) / Slow (langsam) |
Technische Daten: Ausstattung
| Anzeige: | LED Leiste (1, 2, 3, 4, 5, 6, 7, 8, Ground) |

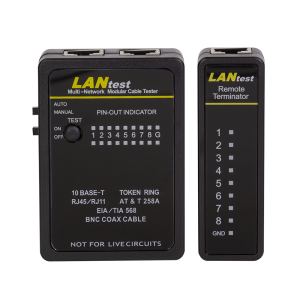

| Bauweise: | Master-Einheit + abnehmbare Remote-Einheit |

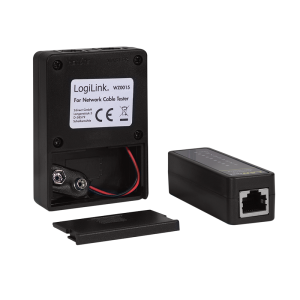

| Stromversorgung: | 1x 9V Blockbatterie (nicht im Lieferumfang) |
| Zubehör: | Inkl. Schutztasche |

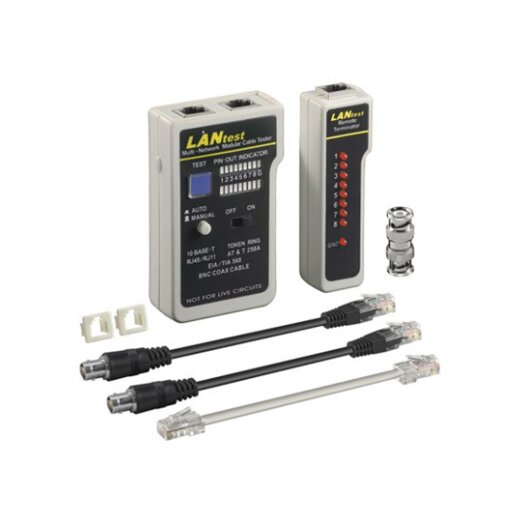

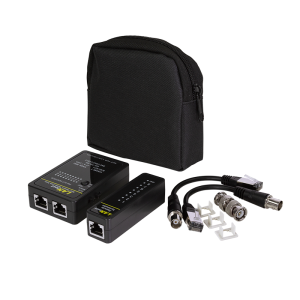

Lieferumfang
| 1x Kabeltester (Master + Remote) |

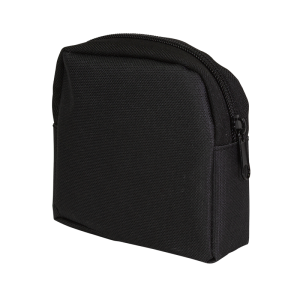

| 1x Aufbewahrungstasche |
| 1x Bedienungsanleitung |
| Hinweis: 9V Batterie nicht enthalten! |
