Maximale Performance für dein airFiber X Netzwerk-Backhaul

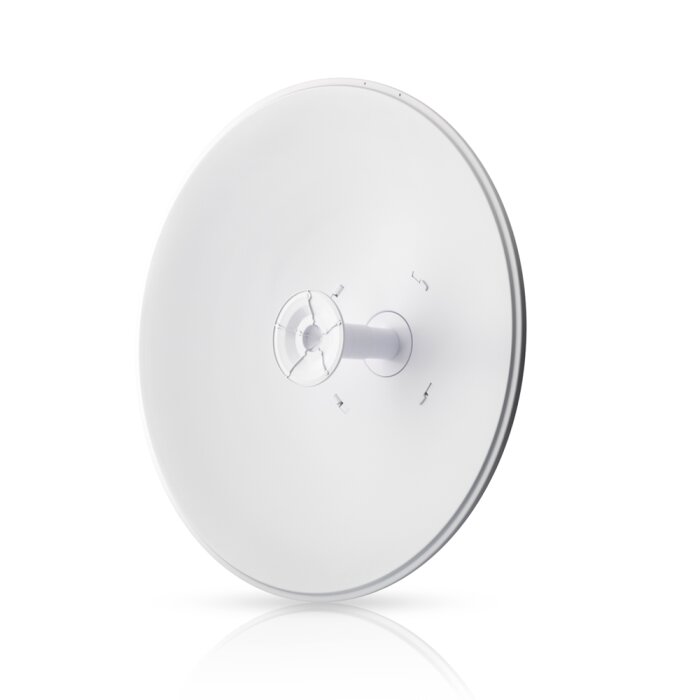

Die AF-5G30-S45 ist mehr als nur eine Antenne – sie ist das entscheidende Puzzleteil für dein Hochleistungs-Richtfunknetz. Sie wurde von Grund auf für eine nahtlose Zusammenarbeit mit den Ubiquiti airFiber X Funkmodulen, wie dem AF-5X oder AF-5XHD, entwickelt. Die geniale, integrierte Radio-Halterung ermöglicht es dir, das Funkmodul einfach einzuklicken – ganz ohne Werkzeug. Das spart nicht nur Zeit bei der Installation, sondern sorgt auch für eine optimale Signalübertragung und schützt die Anschlüsse zuverlässig vor Witterungseinflüssen.
Gebaut für die Ewigkeit: Robuste Konstruktion für extreme Bedingungen
Wenn du eine Antenne für den anspruchsvollen Außeneinsatz suchst, ist die AF-5G30-S45 die richtige Wahl. Ubiquiti hat hier keine Kompromisse gemacht: Die Halterung besteht aus verzinktem, pulverbeschichtetem Stahl, der überlegenen Korrosionsschutz bietet. Selbst die Befestigungselemente sind mit einer speziellen GEOMET-Beschichtung versehen, die sie noch widerstandsfähiger macht. Diese wetterfeste 30dBi Dish Antenne für WISP übersteht Windgeschwindigkeiten von bis zu 200 km/h und ist damit die ideale Wahl für exponierte Standorte.
Präzision, die verbindet: Störfestigkeit und exakte Ausrichtung
In Umgebungen mit vielen Funksignalen (Co-Location) spielt die AF-5G30-S45 ihre Stärken voll aus. Das tiefe Reflektor-Design in Kombination mit der ±45° Slant-Polarisation unterdrückt effektiv seitliches Rauschen und Störsignale. Das Ergebnis ist ein sauberes Signal und eine stabile Verbindung, selbst wenn andere Netze in der Nähe sind. Für den Aufbau einer perfekten Point-to-Point (PtP) Bridge ist die exakte Ausrichtung entscheidend. Dank der integrierten Wasserwaage und der präzisen Höhenverstellung gelingt dir das Setup schnell und zuverlässig. So holst du das Maximum aus deiner Verbindung heraus, besonders wenn du die Ubiquiti Antenne für AF-5XHD Radio Module nutzt.
Stärken & Hinweise auf einen Blick
- Pro: Exzellente Störfestigkeit durch Slant-45-Polarisation und hohes F/B-Ratio, ideal für Standorte mit vielen Funksystemen.
- Pro: Extrem robuste und langlebige Konstruktion für den harten Außeneinsatz mit überlegenem Korrosionsschutz.
- Pro: Nahtlose und werkzeuglose Integration mit airFiber X Funkmodulen verkürzt die Installationszeit erheblich.
- Pro: Präzise Ausrichtungshilfen wie Wasserwaage und Feinjustierung für maximale Signalstärke über große Distanzen.
- Hinweis: Funktioniert nicht eigenständig. Ein kompatibles Ubiquiti airFiber X Funkmodul muss separat erworben werden.
- Hinweis: Der sehr schmale Öffnungswinkel von 5.8° erfordert eine exakte und freie Sichtverbindung (Line-of-Sight) zwischen den Endpunkten.
Spezifikationen & Eigenschaften
| Hersteller: | Ubiquiti |
| Hersteller-Teilenummer (MPN): | AF-5G30-S45 |
| EAN: | 0810354022005 |
| Produkttyp: | Parabolantenne (Zubehör) |
| Frequenzbereich: | 5.1 - 5.9 GHz |
| Antennengewinn (Gain): | 30 dBi |
| Polarisation: | Dual-Linear, ±45° Slant |
| Strahlbreite (HPBW): | 5.8° (3dB) |
| Maximales VSWR: | 1.6:1 |
| Kreuzpolarisations-Isolation: | Mindestens 35 dB |
| Front-to-Back Ratio (F/B): | 30 dB |
| Abmessungen (B x H x T): | 650 x 650 x 386 mm |
| Gewicht (mit Halterung): | 7,4 kg |
| Montage: | Universal-Masthalterung (im Lieferumfang) |
| Windlast: | 790 N bei 200 km/h |
| Wind-Überlebensfähigkeit: | 200 km/h |
| Wetterschutz: | Integrierte Schutzhaube (Shroud) |
| Material (Halterung): | Verzinkter, pulverbeschichteter Stahl |
| Material (Befestigungselemente): | GEOMET-beschichtet |
| Primäre Kompatibilität: | Ubiquiti airFiber X Funkmodule (z.B. AF-5X) |
| Radio-Halterung: | Integriert, für werkzeuglose Installation |
| Zertifizierung: | ETSI EN 302 326 DN2 |
| NDAA-Konformität: | Ja |
Lieferumfang
| 1 x Ubiquiti airFiberX Parabolreflektor-Antenne (AF-5G30-S45) |
| 1 x Universal-Masthalterung |
| 1 x airFiber Radio-Halterung |
| 1 x Set wetterfeste RF-Jumperkabel (Pigtails) |
Häufig gestellte Fragen (FAQ)
Ist die Ubiquiti AF-5G30-S45 eine komplette WLAN-Bridge?
Nein, die AF-5G30-S45 ist nur die passive Antenne. Um eine komplette Point-to-Point (PtP) WLAN-Bridge aufzubauen, benötigen Sie zusätzlich ein Ubiquiti airFiber X Funkmodul, wie zum Beispiel das AF-5X, das separat verkauft wird.
Welche Reichweite kann ich mit der AF-5G30-S45 Antenne erzielen?
Die Reichweite hängt maßgeblich vom verwendeten airFiber X Funkmodul und den Umgebungsbedingungen ab. In Kombination mit dem leistungsstarken AF-5XHD Radio können unter optimalen Bedingungen und mit freier Sichtverbindung Reichweiten von über 100 km erzielt werden.
Was bedeutet 'Slant 45' Polarisation?
Die 'Slant 45' Polarisation bedeutet, dass die beiden internen Antennenelemente um 45 Grad gegenüber der horizontalen und vertikalen Ebene geneigt sind. Diese schräge Polarisation verbessert die Störfestigkeit gegenüber häufig vorkommenden vertikal oder horizontal polarisierten Signalen und erhöht so die Zuverlässigkeit der Verbindung.
Ist das Montagematerial für einen Mast im Lieferumfang enthalten?
Ja, eine universelle Masthalterung sowie alle notwendigen Schrauben und Halterungen sind im Lieferumfang enthalten, um die Antenne sicher an einem Mast zu befestigen.
Kann ich diese Antenne mit einem Funkmodul einer anderen Marke verwenden?
Das ist nicht empfehlenswert. Die Antenne ist mechanisch und funktechnisch speziell für die Ubiquiti airFiber X Serie optimiert. Die integrierte Halterung passt nur für diese Module, und die Verwendung anderer Geräte würde die Leistung beeinträchtigen und eine umständliche Montage erfordern.
Wie widerstandsfähig ist die Antenne gegen starkes Wetter?
Die AF-5G30-S45 ist für extreme Wetterbedingungen ausgelegt. Sie übersteht Windgeschwindigkeiten von bis zu 200 km/h und das Montagematerial ist durch Pulverbeschichtung und spezielle GEOMET-Beschichtungen der Schrauben extrem korrosionsbeständig.
