Herausforderung: Miniaturisierung und Konnektivität
In der modernen IT-Hardware und Netzwerktechnik werden Geräte immer kompakter, was oft zu winzigen und empfindlichen Antennenanschlüssen auf den Platinen führt. Diese U.FL-Anschlüsse sind zwar platzsparend, aber anfällig für mechanische Belastungen und erfordern spezielle Adapter, um externe Antennen mit den gängigeren SMA-Schnittstellen zu verbinden. Eine direkte Verbindung ist oft unpraktisch oder unmöglich, und minderwertige Adapter können zu Signalverlusten und Instabilität führen.
Die Lösung: Der Koaxial Pigtail SMA Buchse auf U.FL
Unser Koaxial Pigtail P-UF-SF-20 bietet hier die ideale Brücke. Er wandelt den empfindlichen U.FL-Anschluss deines WLAN-Moduls, LTE-Modems, GPS-Empfängers oder IoT-Geräts in eine robuste SMA-Buchse um. Mit einer Länge von 20 cm ermöglicht dieser Pigtail eine flexible Positionierung der externen Antenne, ohne die Platine zu belasten. Die hochwertige Verarbeitung und das RG178-Kabel gewährleisten dabei eine zuverlässige Signalübertragung und minimieren Dämpfungsverluste, selbst bei höheren Frequenzen.
Technische Details, die überzeugen

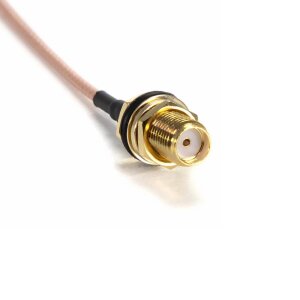

Dieser Pigtail ist mit einer U.FL-Steckerseite ausgestattet, die sich nahtlos mit den entsprechenden Buchsen auf deiner Platine verbindet. Die SMA-Buchse am anderen Ende ist oft als Bulkhead-Version ausgeführt, was eine sichere Montage durch ein Gehäuse oder Panel ermöglicht und zusätzlichen Schutz vor mechanischer Beanspruchung bietet. Das verwendete RG178-Koaxialkabel zeichnet sich durch seinen geringen Durchmesser von ca. 1,8 mm und seine hohe Flexibilität aus, was die Installation in engen Räumen erheblich erleichtert. Es besitzt eine Impedanz von 50 Ohm, welche dem Standard für RF-Anwendungen entspricht und eine optimale Signalübertragung gewährleistet. Die Frequenzabdeckung reicht typischerweise von DC bis 6 GHz für den U.FL-Anschluss und bis zu 18 GHz für den SMA-Anschluss, wodurch eine breite Palette von Anwendungen wie WLAN (2,4 GHz, 5 GHz), Bluetooth, LoRa, LTE und GPS unterstützt wird. Die Innenleiter des RG178-Kabels bestehen aus versilbertem Kupferlitze, was die Leitfähigkeit optimiert und Korrosion vorbeugt. Die FEP-Ummantelung des Kabels bietet zudem eine hohe Temperaturbeständigkeit von -55°C bis +200°C und ist beständig gegen UV-Strahlung, Wasser, Öl und Chemikalien, was eine lange Lebensdauer sicherstellt.
Dein Vorteil: Stabile Verbindungen für anspruchsvolle Projekte
Mit diesem Pigtail investierst du in die Stabilität und Leistung deiner drahtlosen Anwendungen. Egal ob du ein IoT-Projekt realisierst, die WLAN-Reichweite deines Routers verbessern möchtest oder eine zuverlässige LTE-Verbindung für industrielle Anwendungen benötigst – dieser Adapter sorgt für eine verlustarme und sichere Anbindung deiner externen Antennen. Die einfache Installation und die hohe Materialqualität machen ihn zur ersten Wahl für Profis und ambitionierte Heimanwender.
Technische Daten
| Anschluss 1: | U.FL Stecker (IPEX/IPX/MHF1) |

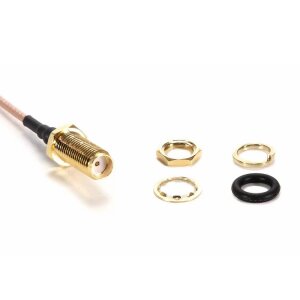

| Anschluss 2: | SMA Buchse (Bulkhead, mit Mutter und Unterlegscheibe) |
| Kabellänge: | 20 cm |
| Kabeltyp: | RG178 Koaxialkabel |
| Impedanz: | 50 Ohm |
| Frequenzbereich (U.FL): | DC bis 6 GHz |
| Frequenzbereich (SMA): | DC bis 18 GHz |
| Innenleiter: | Versilberter Kupferlitze (7x0,10 mm) |
| Dielektrikum: | PTFE (Teflon) |
| Außenmantel: | FEP (Fluorinated Ethylene Propylene), Braun |
| Außendurchmesser Kabel: | Ca. 1,8 mm |
| Betriebstemperatur: | -55°C bis +200°C |
| Dämpfung bei 1 GHz: | Ca. 44,41 dB/100m |
| Max. Spannung: | 1000 V |
| Anzahl Steckzyklen (U.FL): | Bis zu 30 |
| Anzahl Steckzyklen (SMA): | Bis zu 500 |
Lieferumfang
| 1 x Koaxial Pigtail SMA Buchse auf U.FL Stecker (20 cm) |
