Anleitung "ALFA AIP-W525HU WLAN Router + Ubiquiti Bullet"

Bitte den Bullet direkt an den Computer anschließen. Also Stromversorgung über PoE oder passiv PoE Adapter und 12V.

PoE Anschluss am Adapter wird mit Bullet verbunden und LAN Abschluss mit Computer.

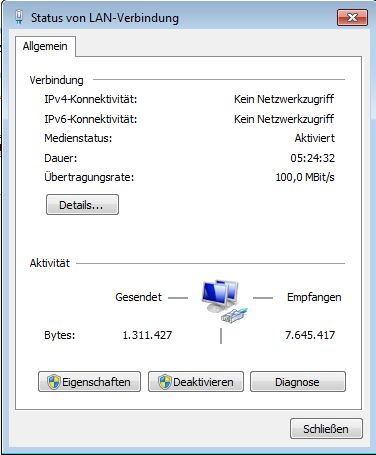

Der Computer muß jetzt anzeigen das ein Gerät am Netzwerkanschluß (LAN bzw. Ethernet) angeschlossen ist. Dann aber vermutlich mit geleben Ausrufezeichen das eine fehlende Internetverbindung anzeigt, aber das macht nix.
Erstkonfiguration

Zuerst die Bullet per Netzwerkkabel mit dem mit "POE" beschrifteten Anschluss am PoE-Injector verbinden. Einen der LAN Anschlüsse des R36 mit dem Anschluss "LAN" am PoE Adapter verbinden.

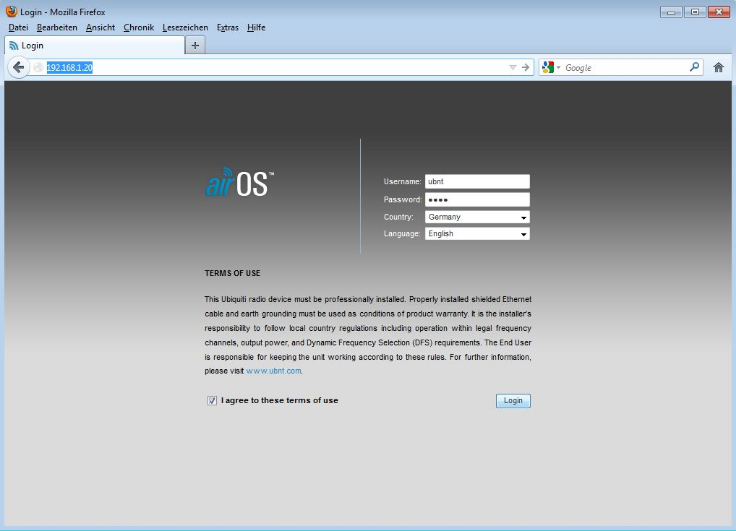

Im Browser geben sie jetzt 192.168.1.20 ein und sollten dann so ein Fenster angezeigt bekommen.

Falls die Seite nicht gefunden werden kann müssen sie den Computer einmal kurz eine statische IP geben. Das funktioniert folgendermaßen:

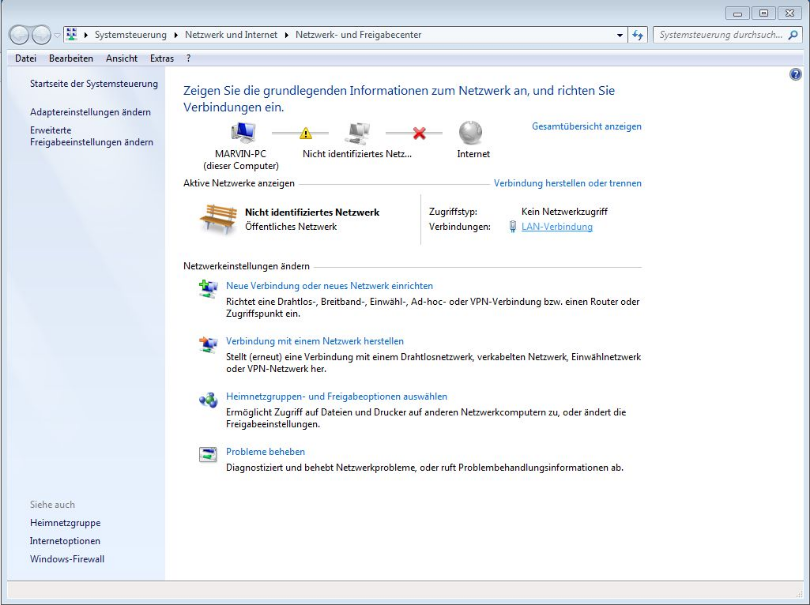

Unten rechts auf dem Desktop befindet sich neben der uhr ein Computersymbol. Wenn man mit der rechten Maustaste daraufklickt kann man das "Netzwerk- und Freigabecenter öffnen"

Dort klickt man dann auf die "LAN-Verbindung"

Als nächstes auf "Eigenschaften", das muss man dann einmal bestätigen.

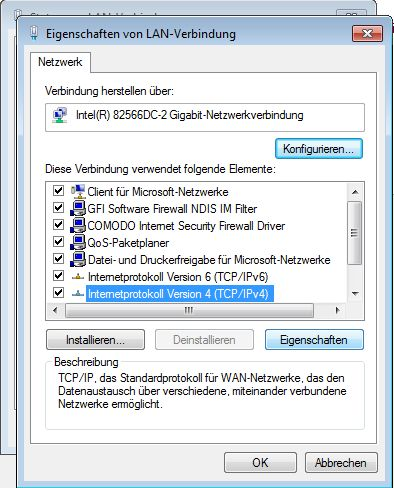

Im folgenden Fenster wählt man das "Internetprotokoll Version 4" aus und klickt auf "Eigenschaften".

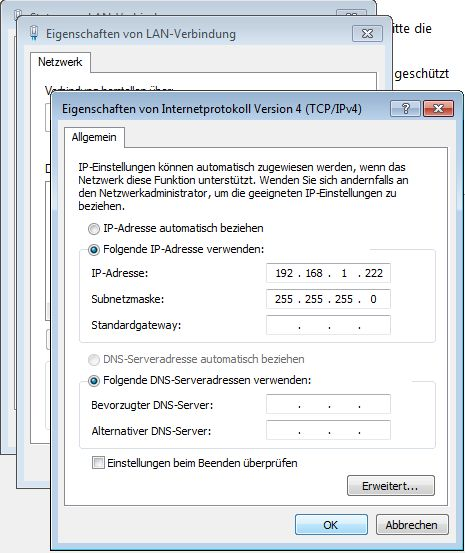

Im nächsten Fenster geben sie sie dann Folgendes ein und klicken dann "OK".

Nach einem kurzen Moment sollte der Zugriff auf die Bullet jetzt im Browser möglich sein.

192.168.1.20
im Browser eingeben und dann
ubnt
als Username und als Passwort verwenden.
ubnt
als Username und als Passwort verwenden.

In der Konfigurationsoberfläche interessieren wir uns nur für 2 Menüs.

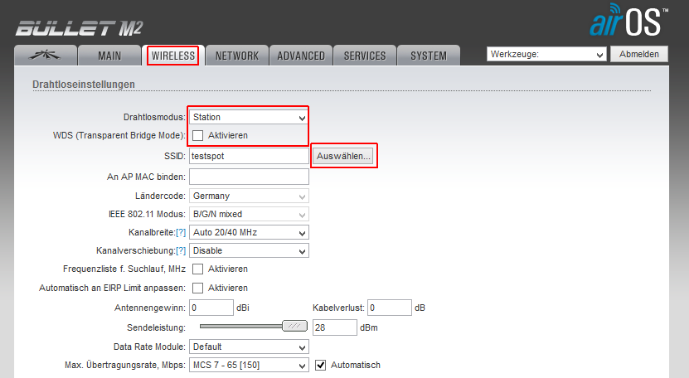

1. WIRELESS:

dann von oben nach unten durcharbeiten
(Station ohne WDS nutzen)
hinter SSID auf Auswählen klicken

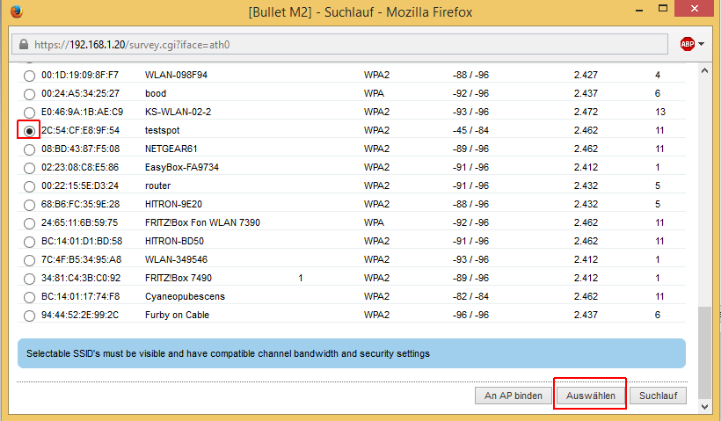

im sich öffnenden Fenster das zu nutzende Netzwerk anwählen und mit Auswählen bestätigen

jetzt nur noch WLAN Schlüssel eintragen falls es sich um ein verschlüsseltes Netzwerk handelt und dann Übernehmen klicken

(Wenn der Kreis davor zur Auswahl fehlt einfach den Namen kopieren und dann im SSID-Feld eintragen.)

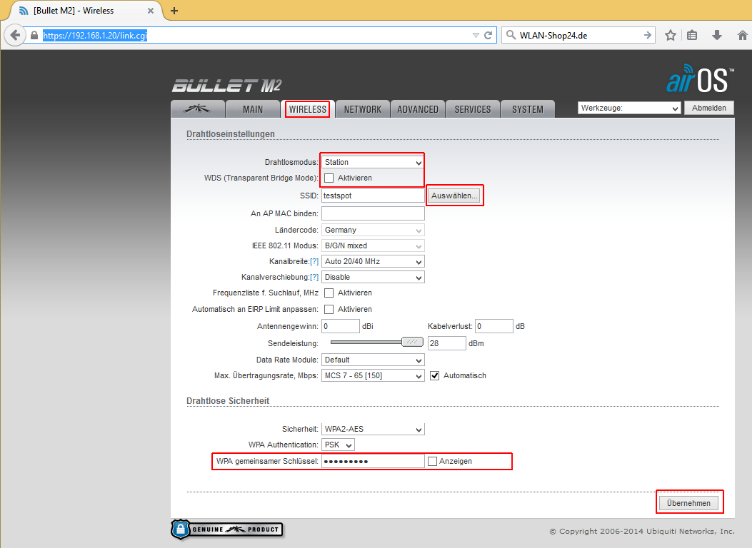

Falls das Netzwerk verschlüsselt ist unter WPA Schlüssel den Netzwerkschlüssel eintragen.

(Falls die SSID manuell eingetragen wurde kann es nötig sein bei Sicherheit auch manuell WPA2-AES und PSK auszuwählen.)

Nachdem Übernehmen angeklickt wurde noch mit Anwenden bestätigen.
(Dieses blaue Feld erscheint dann oben auf der Seite.

Jetzt ist ein neues WLAN Netzwerk als "Internetquelle" eingestellt.

2. NETWORK

Jetzt kommen wir zum Network Teil, der muss nur einmal eingetragen werden und ändert sich nie.

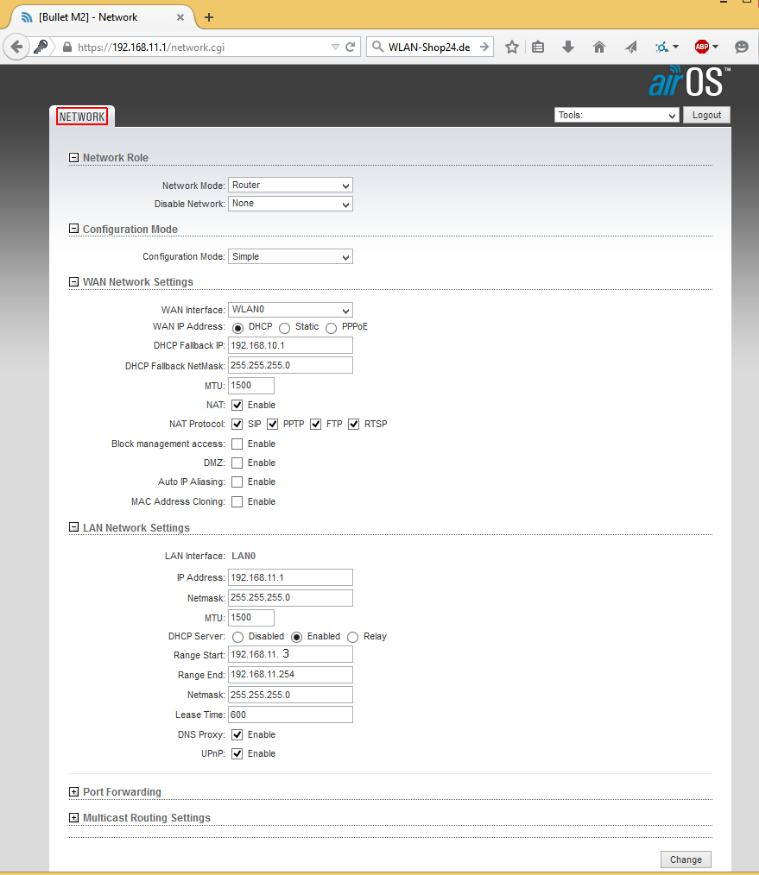

Bitte einfach exakt diese Einstellungen verwenden und dann mit Change und Anwenden übernehmen.
Danach ist der Bullet immer über 192.168.11.1 erreichbar.

Nachdem Übernehmen angeklickt wurde noch mit Anwenden bestätigen.

Die Bullet startet jetzt kurz neu und ist dann fertig konfiguriert.

Jetzt werden Sie eine Fehlermeldung angezeigt bekommen und können momentan nicht mehr auf die Konfiguration zugreifen, das ist normal.

Nun können Sie den LAN Anschluss des Bullet PoE Adapters mit dem WAN Anschluss des R36 Routers verbinden.

Um ein anderes WLAN Netzwerk im Bullet einzustellen müssen Sie ab dann nur noch mit dem R36 per Netzwerkkabel oder WLAN verbunden sein. Der Teltonika leitet dann direkt weiter.

Jetzt muss die IP Adresse des Computers wieder zurückgeändert werden.

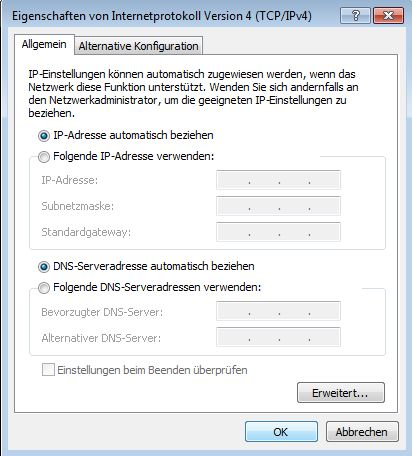

Dazu wieder wie am Anfang über das "Netzwerk- und Freigabecenter öffnen" / "LAN-Verbindung" / "Eigenschaften" /"Internetprotokoll Version 4" / "Eigenschaften" und dort die Einstellungen wieder auf "automatisch beziehen" setzen und "OK" klicken.


__________________________________________________________________________________

Netzwerk wechseln

Im Browser geben sie jetzt 192.168.11.1 ein und sollten dann so ein Fenster angezeigt bekommen.

Passwort und Login sind wenn nicht bereits von Ihnen geändert

ubnt
und
ubnt


In der Konfigurationsoberfläche wählen wir den Reiter WIRELESS aus.

1. WIRELESS:

dann von oben nach unten durcharbeiten
(Station ohne WDS ist bereits ausgewählt)
hinter SSID auf Auswählen klicken

im sich öffnenden Fenster das zu nutzende Netzwerk anwählen und mit Auswählen bestätigen

jetzt nur noch WLAN Schlüssel eintragen falls es sich um ein verschlüsseltes Netzwerk handelt und dann Übernehmen klicken

(Wenn der Kreis davor zur Auswahl fehlt einfach den Namen kopieren und dann im SSID-Feld eintragen.)

Falls das Netzwerk verschlüsselt ist unter WPA Schlüssel den Netzwerkschlüssel eintragen.

(Falls die SSID manuell eingetragen wurde kann es nötig sein bei Sicherheit auch manuell WPA2-AES und PSK auszuwählen.)

Nachdem Übernehmen angeklickt wurde noch mit Anwenden bestätigen.
(Dieses blaue Feld erscheint dann oben auf der Seite.

Jetzt ist ein neues WLAN Netzwerk als "Internetquelle" eingestellt.

Sie können die Seite schließen.

________________________________________________________________________________________


Jetzt zum letzten Teil der Konfiguration. Sobald der Bullet seine Erstkonfiguration hinter sich hat können Sie diesen dann über den PoE Adapter mit dem WAN Anschluss des Alfa AIP Routers verbinden.
Also PoE Anschluss des PoE Adapters mit dem Netzwerkanschluss des Bullet verbinden und mit LAN bezeichneten Anschluss des PoE Adapters mit WAN am Alfa AIP Router verbinden.

Danach verbinden Sie sich entweder mit dem offenen WLAN des Routers "Alfa 11n" oder verbinden einen der LAN Anschlüsse mit Ihrem Rechner.

Danach geben Sie im Browser die folgende IP-Adresse ein:

192.168.26.1

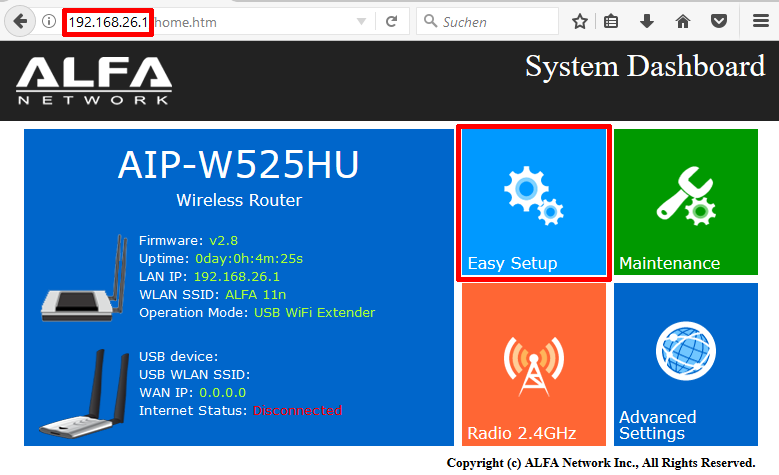

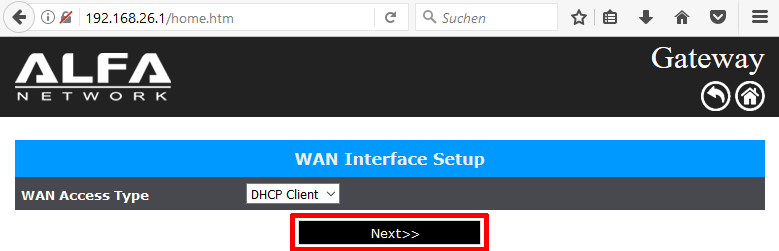

dort wählen Sie dann Easy Setup

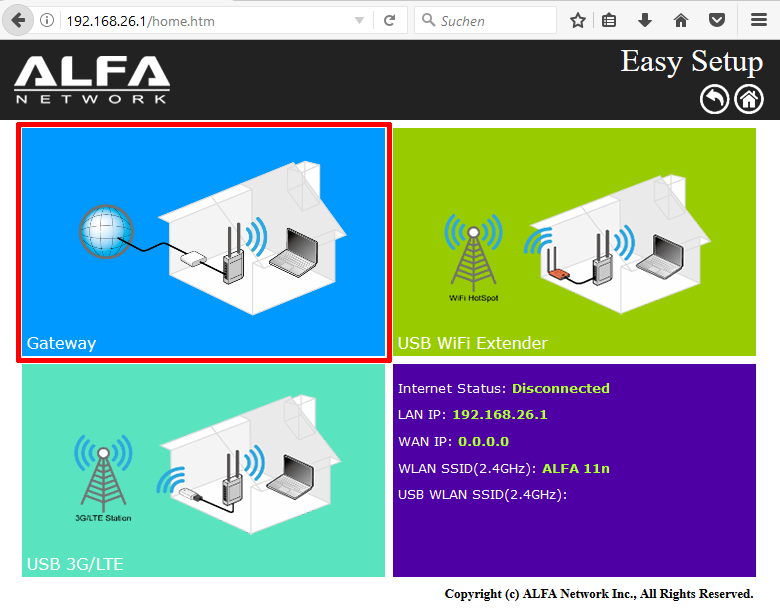

dann Gateway

dann Next

Dann würde ich sehr empfehlen ein Passwort für das WLAN des Alfa AIP Routers zu vergeben.
Unter SSID können Sie wenn Sie möchten das WLAn des Alfa AIP Routers umbenennen.
Für die Verschlüsselung empfehle ich WPA2 mit AES und Passphrase.

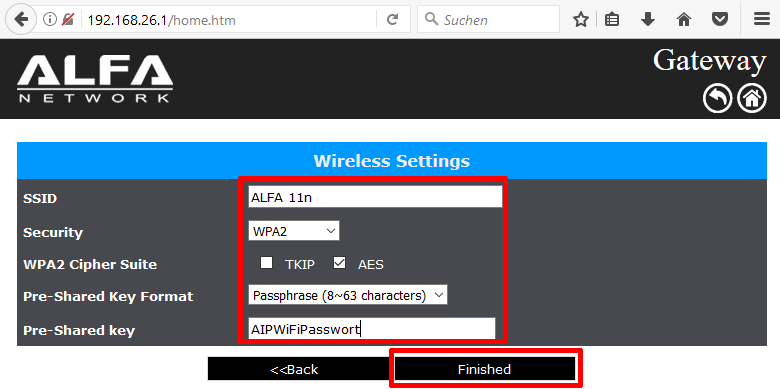

Bei Pre-Shared key tragen Sie dann ein mindestens 8-stelliges Passwort ein.
Zuletzt noch mit Finish alles bestätigen und abspeichern.

Jetzt startet der Router kurz neu. Falls Sie per WLAN mit dem Router verbunden sind müssen Sie sich jetzt sicherlich mit dem neuen Passwort bzw. neuem WLAN Namen und Passwort verbinden. (Bei Anschluss über Netzwerkkabel wird sofort wieder die Übersichtsseite geöffnet.)

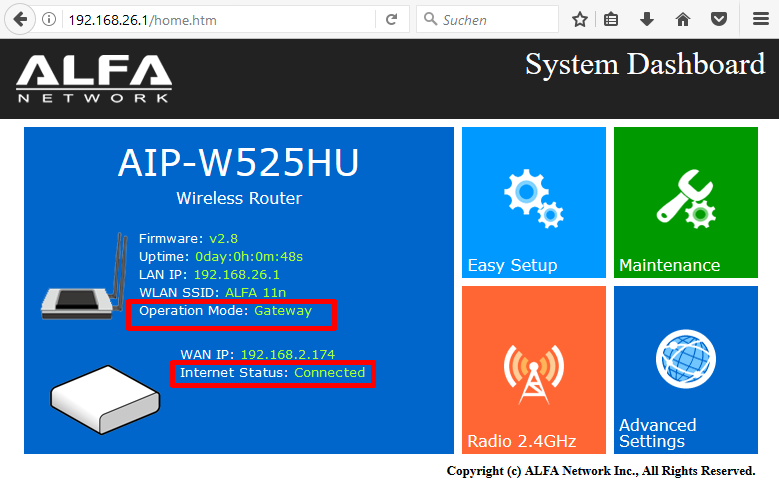

Wenn der Bullet vorher komplett eingestellt war und eine Verbindung zu einem Hotspot hat dann wird hier bei Internet Status jetzt auch ein Connected angezeigt werden.

Die Routerkonfiguration ist damit abgeschlossen und Sie werden nicht wieder auf diese Seite gehen müssen.

Um vor Ort andere WLAN Hotspots auszuwählen beachten Sie nur den letzten Teil der vorherigen Bullet Anleitung.

Um auf diese Seite zuzugreifen müssen Sie nur per Netzwerkkabel oder WLAN mit dem Alfa AIP Router verbunden zu sein. (Smartphone/Tablet genügt.)
Und der Bullet muss mit dem WAN Anschluss das Alfa AIP verbunden sein.

Dann noch die im Bullet eingestellte Konfigurationsseite aufrufen.
Siehe letzte Anleitung ist das dann:

192.168.11.1

Ich hoffe das Sie soweit folgen konnten. Ansonsten geben Sie bitte kurz bescheid bei welchem Punkt es Probleme oder Nachfragen gibt.
